200毫米圆弧弯曲加工专用工装夹具

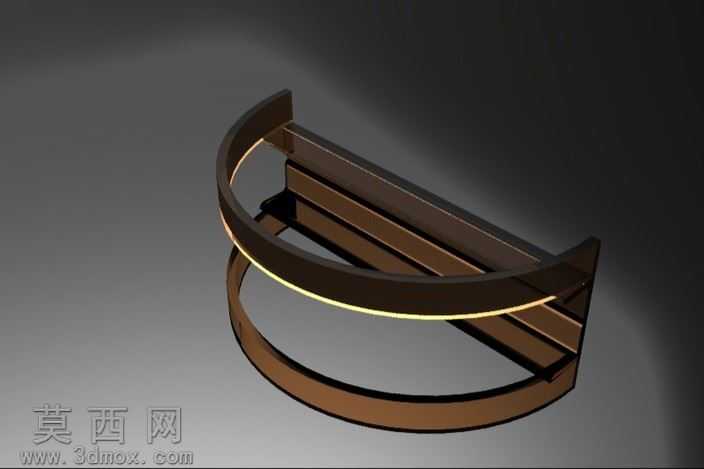

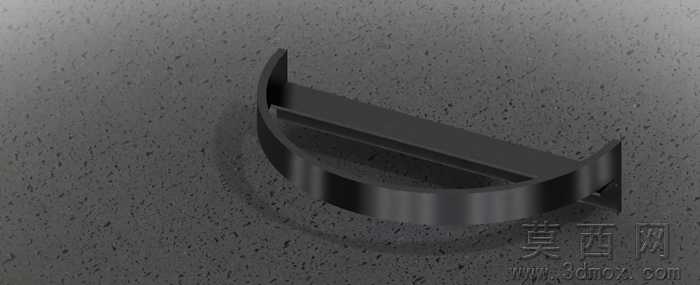

本模型为200毫米规格圆弧弯曲加工专用夹具，采用SolidWorks完成全参数化三维建模，整体结构围绕圆弧弯曲加工的装夹定位需求设计，建模过程中先以基准面绘制内外圆弧轮廓草图，通过拉伸、切除等基础特征构建主体弧形框架，再对框架内侧的多道平行支撑肋条进行阵列特征生成，保证肋条间距均匀、与弧形框架的连接过渡平滑无干涉。渲染阶段采用金属材质赋予整体结构，主体弧形框架使用深棕色调金属材质，添加细微的磨砂质感模拟工装夹具的实际加工表面，边缘处添加微弱的高光反射效果体现金属件的加工棱边精度，背景采用深灰渐变纯色突出夹具本身的结构轮廓，渲染时调整光源角度从侧上方打光，让弧形结构的曲面层次、肋条与框架的衔接结构清晰呈现，同时在弧形结构的边缘添加细微的发光轮廓线强化视觉辨识度。结构设计上，该夹具采用双圆弧圈配合内侧平行支撑肋的组合形式，外侧两道同心圆弧弯圈作为主要的定位基准，内径适配200毫米弯曲加工的圆弧尺寸要求，内侧平行排布的肋条作为工件承托与辅助定位结构，可在弯曲加工过程中为工件提供稳定的多点支撑，避免工件在弯曲受力时出现偏移、褶皱或尺寸超差问题，副弯曲圈与辅助肋条的配合结构可对工件的弯曲段进行全行程限位，保证弯曲成型后的圆弧度符合加工要求。设计思路围绕小规格圆弧工件的弯曲装夹痛点展开，摒弃传统复杂的多组件装夹结构，采用一体化框架式结构减少装夹调试步骤，弧形基准面与支撑肋的位置经过参数化校验，确保装夹时工件的受力点分布均匀，既能够满足200毫米圆弧弯曲的定位精度要求，又能简化装夹操作流程，适配常规冲压、弯折类加工设备的装夹接口，模型在建模完成后经过全局干涉检查，所有结构衔接处无重叠、无间隙，装配关系符合工装夹具的实际加工装配逻辑，可直接用于工艺演示、加工参考或同类工装的改型设计基础。
