布伦博制动刹车盘结构三维设计

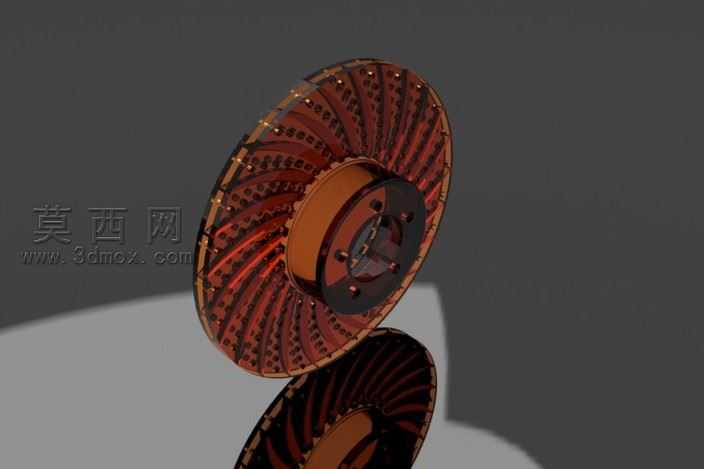

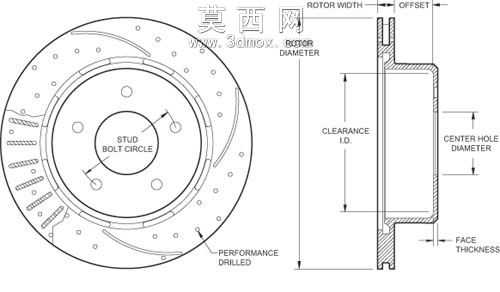

本模型为布伦博高性能盘式制动刹车盘的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先对刹车盘的核心结构进行拆解，将整体分为通风散热筋、摩擦工作面、中心安装法兰、定位螺栓孔四个核心模块逐一建模。建模过程中严格还原高性能刹车盘的通风结构特征，在两片摩擦盘面之间设计了径向放射状排布的弧形散热筋，筋条沿盘体圆周均匀分布，既保证了刹车盘的结构强度，又能在车辆行驶过程中形成导流风道，快速带走制动摩擦产生的热量，避免热衰减现象的出现。中心安装法兰部分做了加厚处理，法兰上的螺栓孔按照标准安装孔位做了等距圆周阵列，同时预留了定位止口结构，保证安装时的同轴度精度。材质渲染阶段，摩擦工作面采用了高碳铸铁材质表现，还原了金属表面细微的颗粒质感与使用过程中形成的轻微氧化色泽，散热筋部分做了红棕色耐高温涂层的材质效果，模拟高性能刹车盘的耐热防护涂层质感，中心法兰区域做了发黑处理的金属材质表现，区分不同功能区域的材质差异。结构设计上充分考虑了制动工况的受力需求，摩擦盘面做了等厚设计保证摩擦接触面积均匀，散热筋的弧度经过优化，在不增加整体重量的前提下提升了结构抗扭强度，避免高强度制动时盘体出现形变。整体建模过程中所有特征均保留了参数化关联，可根据不同车型的安装需求调整盘体直径、安装孔位间距、散热筋密度等参数，适配不同的制动性能需求，模型完成后通过渲染软件调整了光影效果，清晰展现了刹车盘的内部通风结构与外部装配特征，完整呈现了盘式制动器核心部件的结构设计逻辑。
