简易金属焊接式多功能安装固定支架

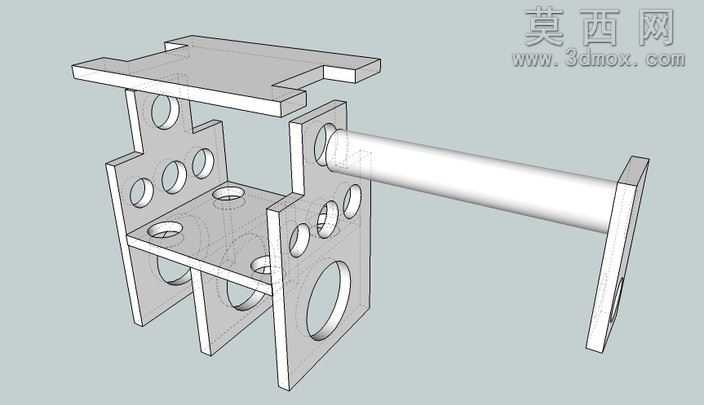

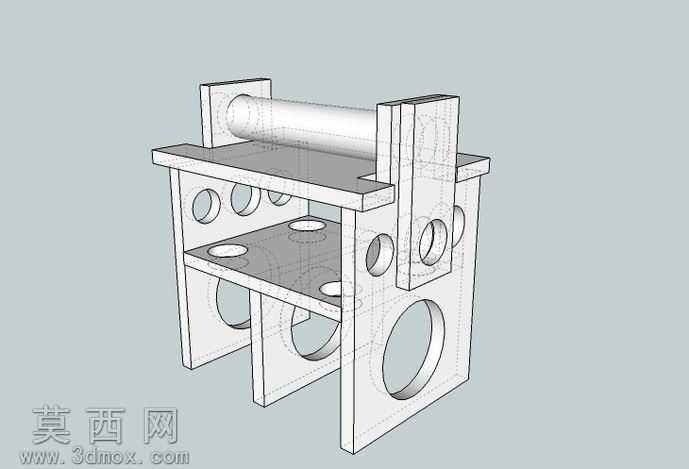

本作品为一款适配偏远地区简易加工条件的金属焊接式安装固定支架，整体采用三维参数化建模完成，建模过程中优先采用钣金折弯、实体拉伸、布尔运算等基础建模命令，还原金属板材切割、弯折、组焊的真实加工逻辑，确保模型结构与实际生产加工的工艺路径完全匹配。模型渲染采用白模线稿叠加半透明材质的展示方式，清晰呈现各板材的拼接关系与孔位分布，未添加多余的纹理贴图，重点突出结构本身的设计逻辑，让使用者可以直观识别各部分的连接方式与装配关系。从结构设计来看，整体采用分层框架式布局，底部设置带大尺寸通孔的支撑立板，可适配大直径轴类部件的穿设安装；中层为带多组均匀分布小孔的水平安装板，可用于固定小型功能构件，预留的小孔可适配不同规格的紧固件安装需求；顶部设置横向辊轴安装位，两侧通过带孔立板进行夹持固定，可实现辊轴类部件的转动支撑；支架侧立面均匀分布不同直径的圆孔，既可以减轻整体构件重量，也可作为备用安装孔位，适配不同场景下的外接部件安装需求。设计思路上充分考虑简易加工场景的落地性，整体构件全部采用标准金属板材切割焊接成型，无需复杂的机加工工序，仅依靠单一钻床即可完成所有孔位的加工，无需专用加工设备即可在偏远地区完成制作；核心固定仅需2个螺栓穿过中间位置的主孔即可完成主体的固定安装，其余孔位均作为应急备用安装位，在没有完备加工条件的场景下，仅需简单工具即可完成支架的组装与固定，可满足临时搭建、应急维修等场景下的快速安装使用需求，模型预留的多组孔位也为后续的功能拓展提供了充足的改造空间，使用者可根据实际使用需求在备用孔位加装不同的功能构件，拓展支架的使用场景。
