头戴式观影显示设备结构设计方案

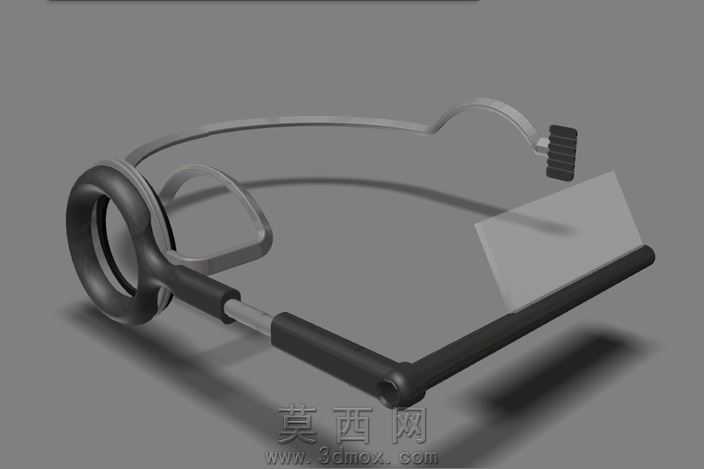

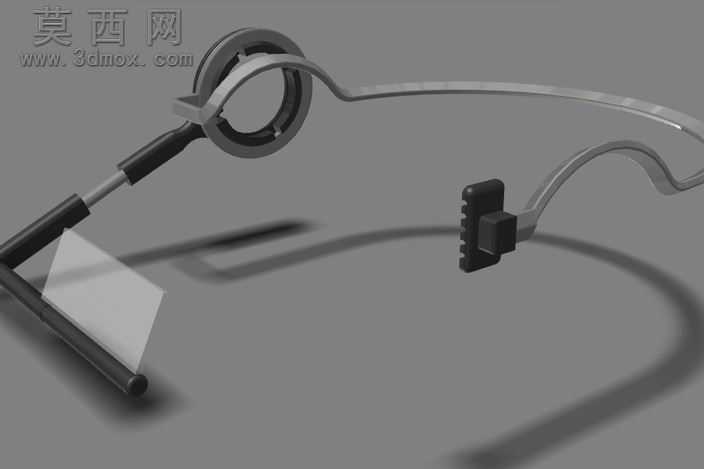

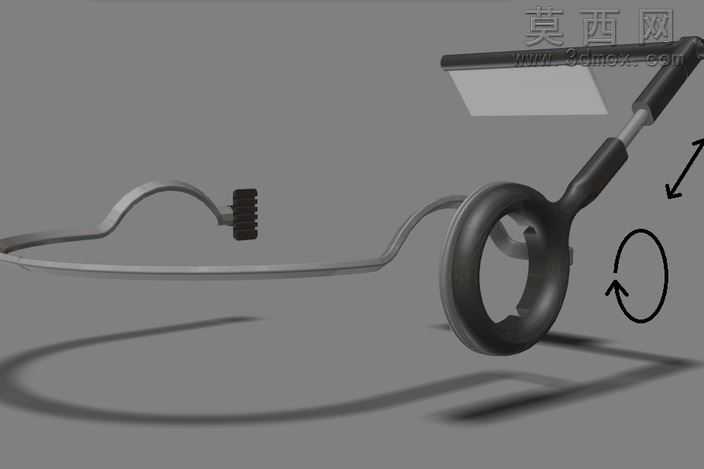

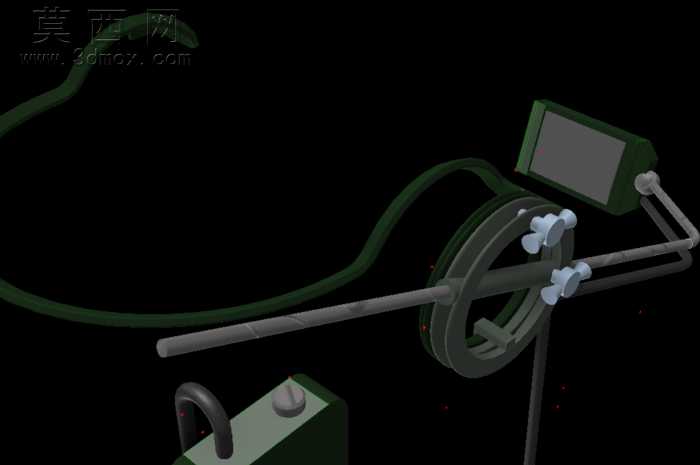

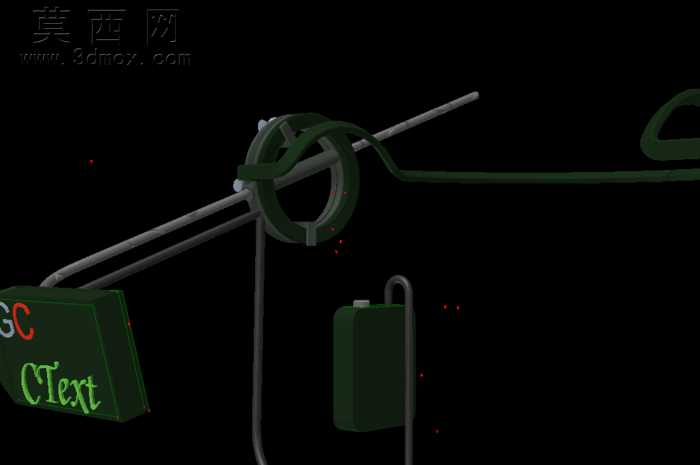

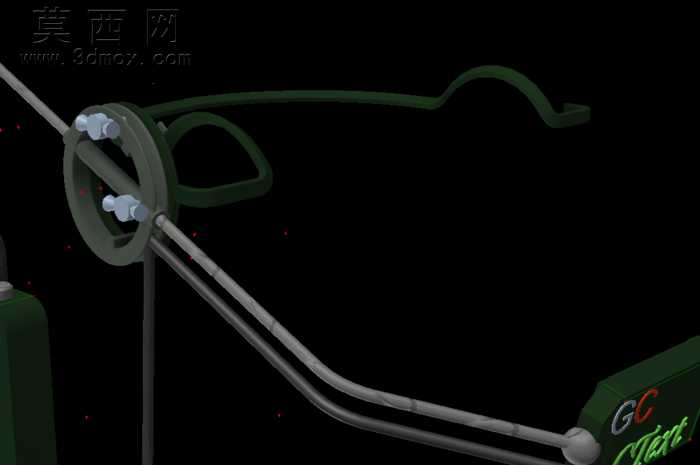

本作品为头戴式个人观影显示设备的三维结构设计，建模阶段采用自顶向下的设计逻辑完成整体框架搭建，首先完成佩戴支撑主体的曲面构建，针对头戴设备与人体头部贴合的接触区域，通过多段顺滑曲面过渡处理，保证佩戴时的受力均匀性，避免尖锐棱角带来的佩戴不适感。主体支撑框架采用一体化弯折结构设计，将头箍固定段、镜身连接段、屏幕承载段整合为连贯的受力结构，减少多余拼接部件带来的结构冗余。镜身连接部位设计了可转动的铰接结构，能够根据不同使用者的瞳距、佩戴角度需求进行灵活调节，铰接处预留了阻尼结构的安装位，保证角度调节后能够稳定维持固定姿态，不会出现随意滑动偏移的问题。屏幕承载端采用平板式支撑结构，边缘设置了屏幕固定卡扣位，能够适配对应尺寸的小型液晶显示屏安装，支撑臂与主体框架之间设计了伸缩调节结构，可根据使用者的视物焦距需求调整屏幕与眼部的距离，同时在屏幕固定位置预留了角度微调的转轴空间，方便使用者找到最佳的观看视角。头箍部分采用弹性弧形结构设计，搭配可调节的松紧绑带结构，能够适配不同头围尺寸的使用者佩戴，绑带与框架的连接位置设计了快拆卡扣结构，方便后期更换绑带配件。材质渲染阶段，针对接触皮肤的支撑部位采用哑光亲肤材质表现，模拟软质包覆材料的质感，主体框架部分采用哑光工程塑料材质，呈现出轻量化数码产品的质感，铰接、转轴等受力结构件采用金属质感材质表现，突出结构的强度可靠性。设计过程中充分考虑了配件的集成空间，在框架内部预留了蓝牙模块、控制电路板、供电模块的安装走线空间，能够兼容小型控制主板的装配需求，整体结构在保证功能完整性的前提下尽可能压缩整体体积，减少佩戴时的负重感，所有连接部位的结构都做了圆角过渡处理，既提升了外观的流畅度，也避免了装配过程中出现应力集中的问题，各部件之间的装配间隙都经过精准校核，保证后期实物装配时能够顺利拼接，不会出现干涉错位的问题。
