汽车动力系统用活塞结构三维设计

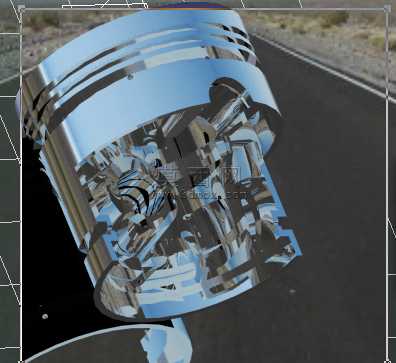

本作品为汽车动力系统核心部件活塞的三维设计成果，建模阶段依托三维参数化设计逻辑，先梳理活塞的功能需求与装配约束，确定活塞头部、环槽部、裙部、销座的核心尺寸比例，以回转特征为基础搭建整体轮廓，再通过拉伸、切除、倒角等特征逐步细化结构：头部预留合理的燃烧室适配轮廓，环槽部分严格按照密封环、油环的装配尺寸做等距切除，保证环槽的平面度与槽宽公差符合实际装配要求，裙部做适配缸壁运动的型面优化，避免往复运动中出现卡滞问题，销座部分添加合理的圆角过渡，分散活塞销传递的交变载荷，减少应力集中风险。材质与渲染阶段，针对活塞的金属材质特性，调整金属材质的反射率、粗糙度参数，模拟镀铬处理后的高反光金属质感，同时通过环境贴图的映射，还原金属表面在不同光照角度下的光影变化，让模型呈现出真实机加工零件的金属光泽，渲染时添加合理的场景景深，突出活塞主体的结构细节，弱化背景干扰，让观看者可以清晰观察活塞各部分的结构衔接。设计思路上，围绕活塞在发动机内的往复运动工况展开，在保证结构强度的前提下做轻量化处理，对非受力区域做合理的材料去除，降低活塞往复运动的惯性力，同时在应力集中的销座与裙部衔接位置做圆弧过渡优化，提升零件的疲劳寿命，整体结构完全匹配汽车发动机的装配逻辑，各部分尺寸参考量产车用活塞的通用参数设定，既可以作为教学演示的结构展示模型，也可以作为动力系统相关设计的参考原型，完整还原了活塞从功能需求到三维结构落地的全流程设计逻辑，清晰展现了动力核心零件的结构特点与设计考量。
