法兰连接式手动截止阀三维设计模型

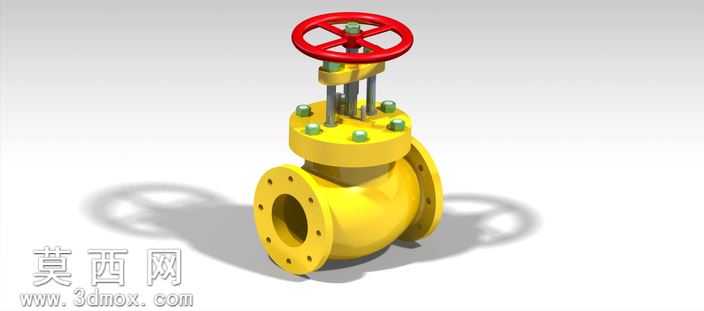

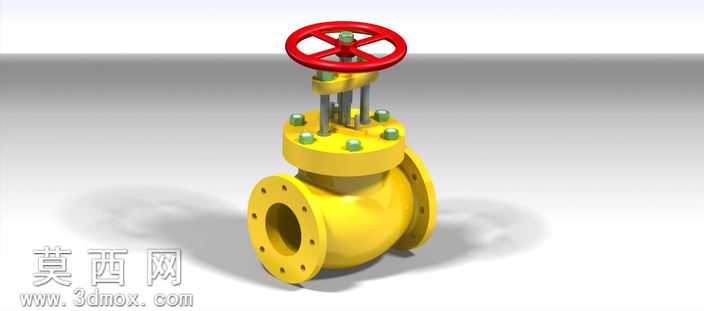

本模型为法兰连接式手动截止阀，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循截止阀的实际工业设计规范，从阀体毛坯结构到各装配组件的尺寸配合均经过严谨校验，可直接用于管路系统的方案演示、结构校核以及教学演示场景。模型外观采用高还原度渲染处理，阀体部分赋予醒目的黄色防护漆材质，表面添加细腻的漆面光泽与轻微的工业质感，避免塑料感失真；顶部手轮采用经典的红色轮盘式结构，还原铸铁手轮的哑光金属质感，阀杆、连接螺栓等金属部件分别赋予对应的不锈钢、镀锌钢材材质，不同材质的粗糙度、反光度参数均经过反复调试，渲染光影采用柔和的工业展示光效，投射出自然的软阴影，完整呈现阀门的立体结构与各部件的装配关系。结构设计上，该截止阀采用直通式法兰连接结构，阀体两侧为带螺栓孔的法兰盘，可与同规格管路法兰通过螺栓实现密封连接，适配中低压流体输送管路的安装需求；顶部的手轮通过阀杆与内部启闭件相连，转动手轮即可带动阀杆做升降运动，实现阀门的启闭与开度调节，阀盖部分通过均匀分布的螺栓与阀体紧固连接，建模时完整还原了阀杆密封段、填料压盖等细节结构，各部件之间的装配间隙、配合公差均参考实际工业阀门的设计标准设置，无干涉错位问题。设计过程中优先考虑了模型的通用性与可编辑性，所有特征均保留完整建模历史，设计人员可根据实际工程需求调整法兰通径、阀杆行程、公称压力等核心参数，快速衍生出不同规格的同系列截止阀模型；模型同时兼顾了展示效果与工程实用性，既可以作为工业管路系统三维布局的标准配件使用，也可用于阀门相关的教学课件、产品宣传素材制作，完整还原了手动截止阀用于流体管路调节、截断的核心功能结构，各部件的比例协调，细节表现到位，能够清晰展示法兰截止阀的典型构造与工作原理。
