链条磨损检测指示装置结构设计

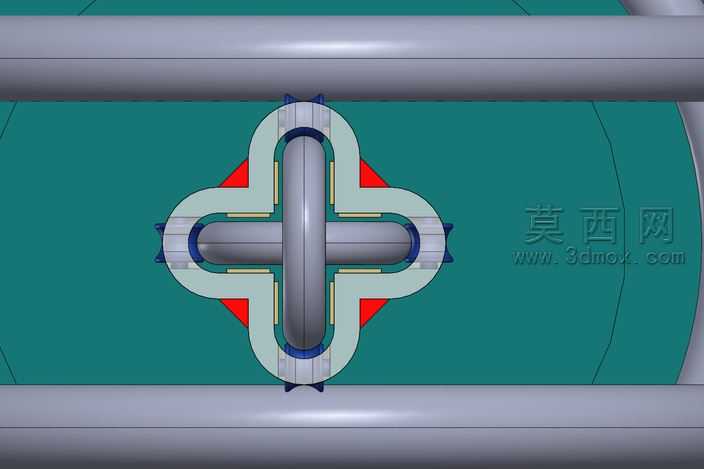

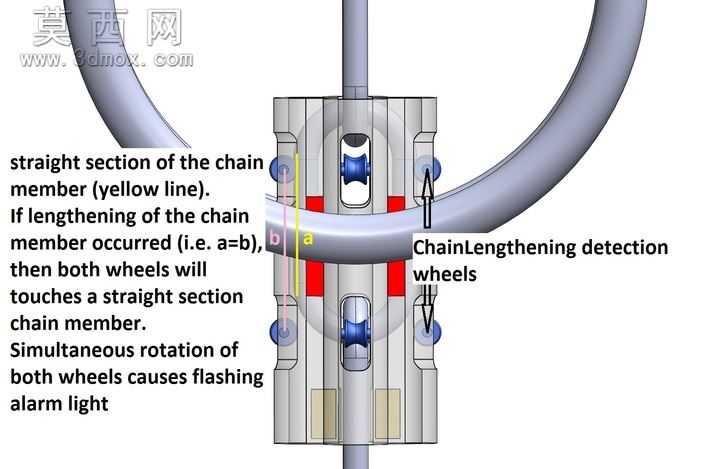

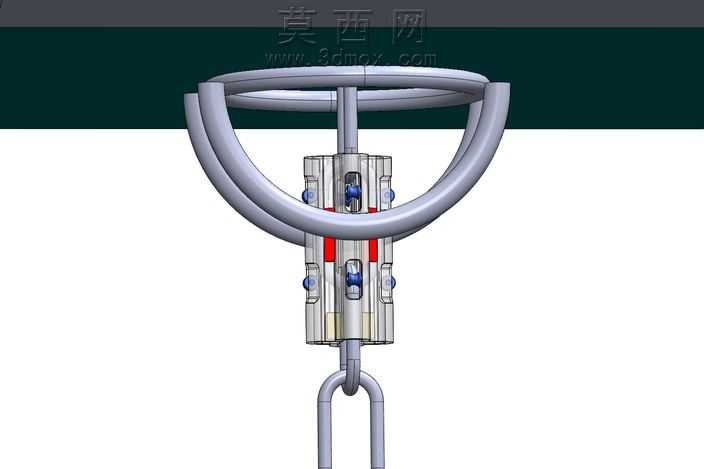

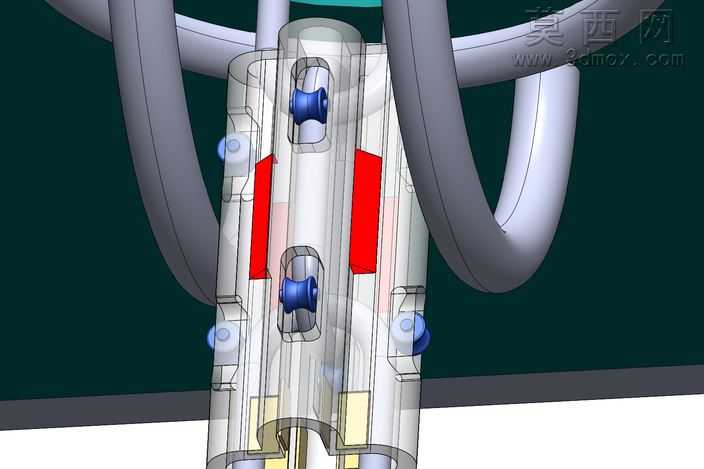

本作品为链条磨损状态检测指示装置，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对各组成零件进行独立建模后完成虚拟装配，确保各运动部件无干涉、装配关系符合实际机械装配逻辑。模型整体采用半透明与实体结合的渲染方式，主体外壳设置为半透明哑光塑料材质，可清晰展示内部传动与检测结构；内部检测轮、转轴部件采用金属镀铬材质，还原金属零件的光泽质感与加工表面特征；顶部环形握持结构采用哑光金属喷涂材质，底部连接吊环采用锻钢质感材质，不同材质分区设置清晰区分各功能部件，提升模型的结构辨识度。装置核心设计思路围绕链条伸长量检测展开，在检测单元内对称设置两组检测滚轮，滚轮间距匹配正常状态下链条链节的标准长度，当链条因长期使用发生磨损、链节伸长导致节距超出正常范围时，磨损后的链节会推动两组检测滚轮发生同步偏转，滚轮转轴联动内部触发机构，触发警示提示结构，直观反馈链条磨损超限状态。建模过程中对滚轮的曲面轮廓、转轴的配合间隙、内部触发结构的联动行程均做了精确参数化设定，确保结构运动逻辑符合机械传动原理，整体结构紧凑，可直接适配常规起重链、传动链的磨损检测场景，无需额外复杂安装结构即可挂载使用，通过可视化的结构触发逻辑，让使用者可快速判断链条磨损状态，避免因链条过度磨损引发的传动失效、起重坠落等安全隐患，模型完整还原了装置的装配关系与运动逻辑，可直接用于结构验证、方案展示与教学演示场景。
