lite+款12V汽车启动锂电池外壳设计

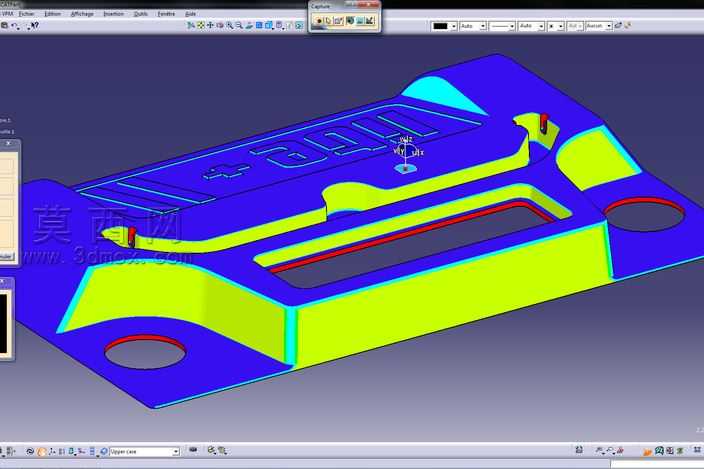

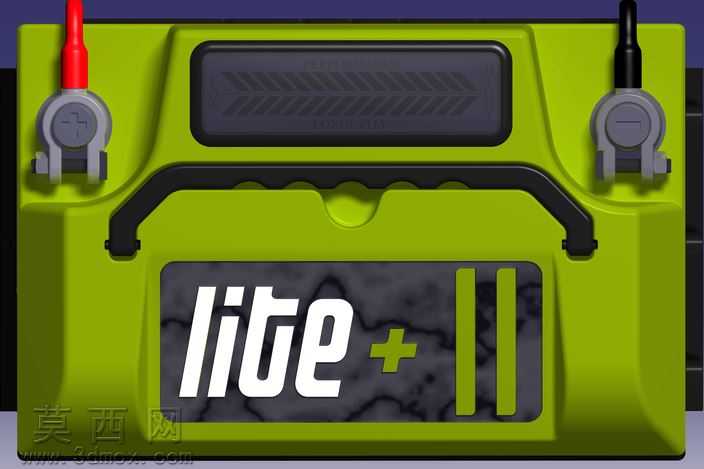

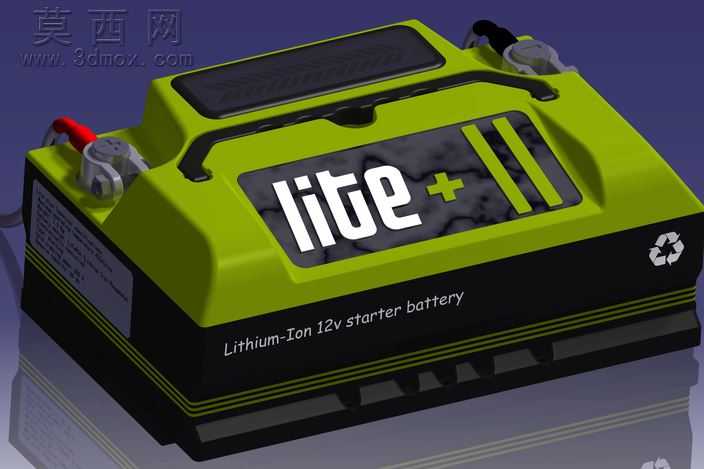

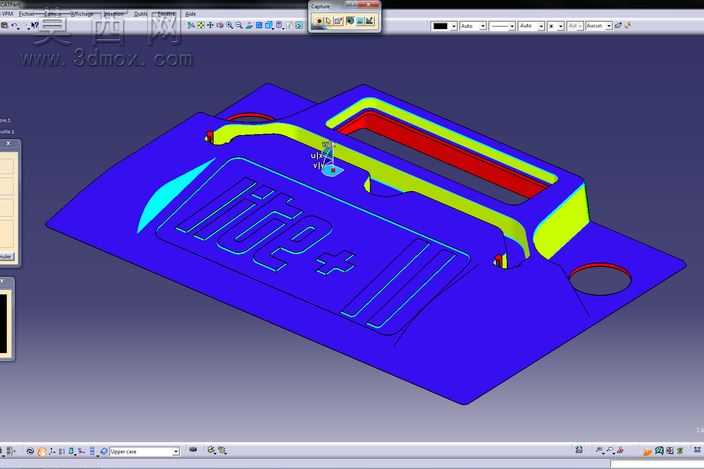

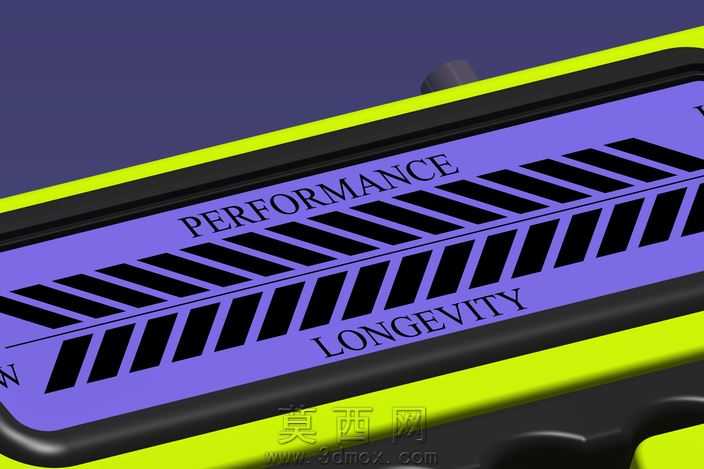

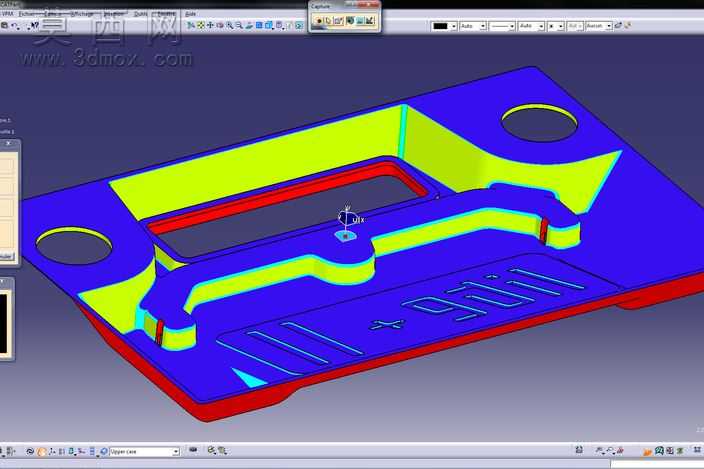

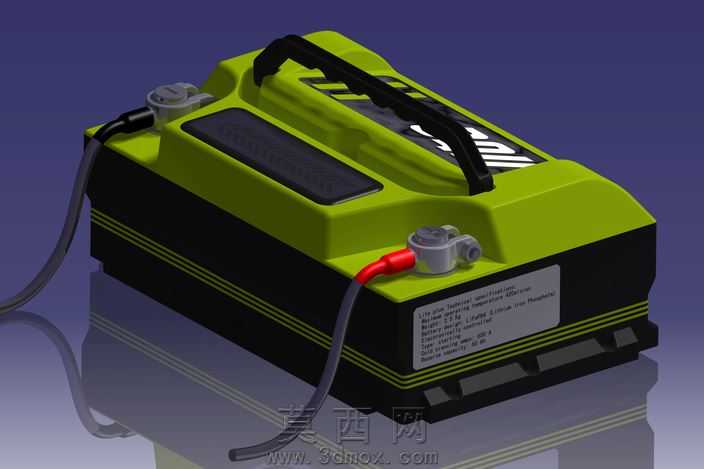

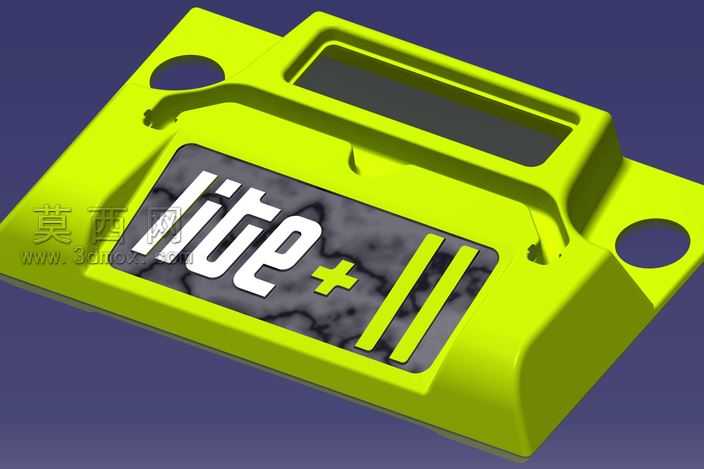

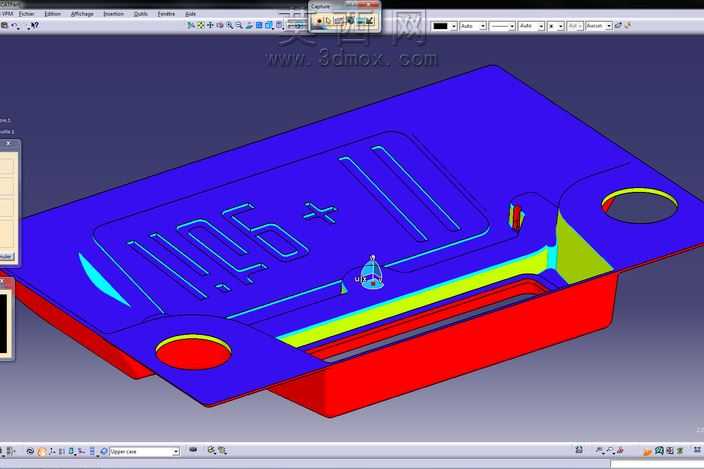

本作品为12V车用启动锂电池的外壳三维设计方案，整体采用硬朗的工业风造型语言，在建模阶段通过参数化特征构建主体轮廓，先以拉伸凸台命令塑造电池外壳的基础长方体基体，再通过圆角命令对壳体所有外露棱边做不同半径的倒角处理，既规避了注塑生产中的应力集中问题，也让整体外观更具流畅的视觉质感。外壳上半部分采用高饱和度的荧光绿配色，下半部分为哑光黑基底，建模时特意在上下壳体衔接处设计了三道平行的内凹装饰筋条，既强化了产品的视觉层次，也能在实际装配中起到定位卡扣的辅助作用。顶面区域通过凹陷特征预留了品牌标识的安装位，将lite+的品牌字样与电池符号做一体化的凹陷浮雕设计，无需额外粘贴标识即可实现品牌信息的呈现，同时在顶面靠后位置设计了内凹式提手结构，提手边缘做全包覆圆角处理，方便用户搬运安装电池时握持施力，提手旁预留了两个电极端子的安装沉孔，分别对应正负极的接线柱位置，沉孔深度经过精准测算，可保证接线端子安装后与壳体表面齐平，避免外接线路剐蹭造成短路风险。壳体侧面设计了内嵌式参数标签粘贴槽，槽位边缘做微凸挡边，可防止标签长期使用后边缘起翘脱落，另一侧壳体表面设计了回收标识的浮雕特征，符合车用配件的环保标识要求。材质渲染阶段，上半部分壳体采用耐冲击改性ABS塑料的半哑光材质，调整材质的粗糙度参数模拟注塑件的细腻磨砂质感，下半部分黑色壳体添加少量阻燃材质的质感参数，还原车用电池外壳的阻燃材料特性，电极端子部分采用镀锌金属材质，调高金属反射率模拟接线柱的金属光泽，提手部分的防滑胶垫采用软质橡胶材质，调整材质的凹凸贴图模拟橡胶表面的防滑纹理。整体结构设计充分考虑车用启动电池的使用场景，壳体壁厚均匀设置为2.5mm，既满足注塑生产的壁厚要求，也能在控制整体重量的前提下保证壳体的结构强度，内部预留的电芯安装腔尺寸经过精准校核，可完美适配12V启动锂电池的电芯组排布，壳体边缘设计了多组卡扣与螺丝柱结合的装配结构，可实现上下壳体的紧密扣合，满足车用场景下的抗震、防松脱使用需求，同时壳体底部设计了多道横向加强筋，可提升壳体放置时的承重能力，避免长期受压出现壳体变形问题。
