1U机架式微冗余电源结构三维设计

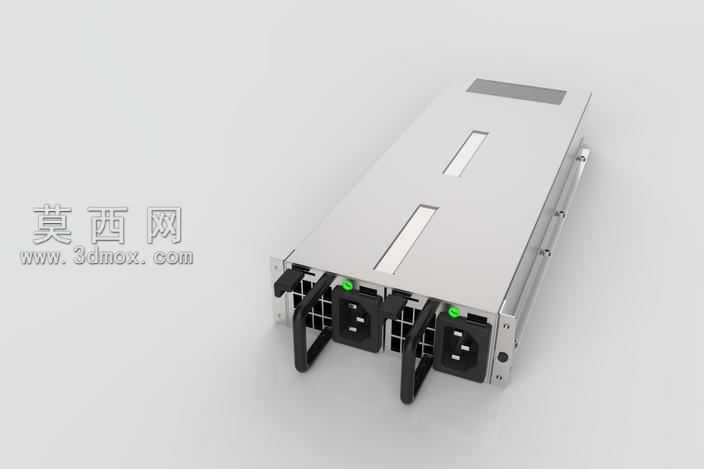

本作品为1U机架式微冗余电源的三维设计成果，建模阶段严格遵循1U标准机架设备的尺寸规范，整体壳体采用铝合金材质设定，通过三维软件的钣金建模模块完成主体外壳的折弯、开孔、卡扣结构设计，精准还原了机架式设备的安装导轨位、前面板接口布局。建模过程中对双电源模块的独立插拔结构做了精细化处理，每个电源模块的拉手做了符合人体工学的弧度设计，模块与壳体的插接导轨预留了合理的装配间隙，同时还原了电源输入接口的防呆结构、状态指示灯的开孔位置，确保各部件的装配关系完全符合实际生产的公差要求。材质渲染阶段，主体外壳赋予哑光银白金属材质，模拟铝合金阳极氧化后的细腻磨砂质感，前面板的塑料拉手赋予黑色哑光硬质塑料材质，输入接口的金属插片赋予亮面金属材质，状态指示灯分别赋予半透明绿色自发光材质，模拟通电后的点亮效果，壳体表面的散热格栅做了通透的材质处理，还原金属网孔的视觉特征。结构设计上采用双电源模块冗余布局，两个独立电源单元可单独插拔更换，无需整体断电即可完成维护，壳体侧面设计了标准机架安装的固定耳与螺丝孔位，内部预留了电源电路板、散热风道的安装空间，前面板的散热开孔与内部风道走向完全匹配，确保设备运行时的散热效率。设计思路围绕服务器、工业机柜等场景的高可靠性供电需求展开，在1U的有限高度空间内整合双路冗余供电能力，兼顾结构紧凑性与维护便捷性，所有外观细节与结构特征均参考主流工业冗余电源的实际形态完成建模，渲染效果还原了工业设备的金属质感与精密装配特征，可用于电源产品结构验证、机柜装配模拟、产品展示演示等场景。
