发动机连杆高精度三维结构设计模型

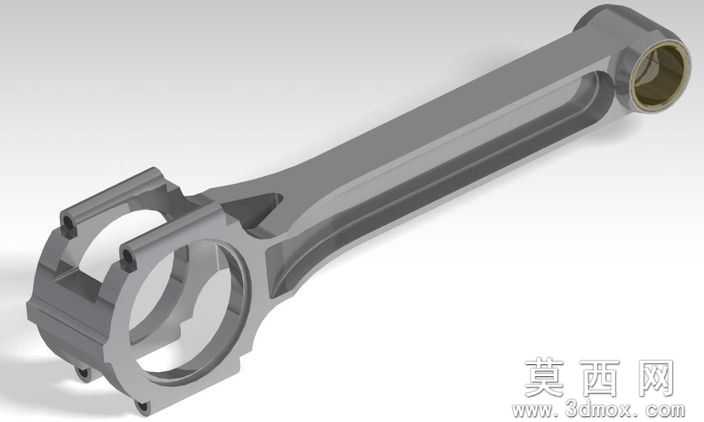

本模型为发动机核心传动部件连杆的高精度三维设计成果，建模阶段严格遵循内燃机连杆的实际工程设计规范，先通过草绘绘制连杆大小头的基准轮廓，确定大小头中心距、孔径、杆身截面的核心参数，再通过拉伸、切除、拔模等基础特征搭建主体框架，针对连杆大头的分体式结构，精准绘制剖分面的定位结构与螺栓安装凸台，还原剖分式连杆的装配定位逻辑。建模过程中对杆身的工字形变截面做了平滑过渡处理，通过放样、边界混合等高级特征实现大小头与杆身连接处的圆弧过渡，避免应力集中的结构缺陷，同时还原了小头衬套安装位、大头轴瓦定位槽、螺栓孔沉台等细节结构，所有特征参数完全匹配实际连杆的加工工艺要求。材质渲染阶段采用金属合金钢材质，调整材质的粗糙度、金属度参数，还原锻钢连杆的哑光金属质感，对大小头的内孔衬套区域单独赋予铜合金材质，区分不同功能区域的材质差异，渲染时添加柔和的环境光与定向光源，清晰呈现连杆表面的结构棱线与过渡曲面，突出零件的结构层次感。结构设计上充分考虑连杆工作时承受交变载荷的工况，杆身采用优化的工字形截面，在保证结构强度的前提下尽可能降低零件重量，大小头的过渡区域做了加厚圆角处理，分散应力传递路径，大头的分体式连接结构设计有精准的定位止口，保证装配后大小头的同轴度符合工程要求，小头的润滑油孔、大头的润滑油道结构也在模型中做了还原，完整呈现连杆的润滑通路设计。整个建模过程遵循自上而下的设计思路，先确定核心传动尺寸，再逐步细化局部结构，所有特征之间保留完整的参数关联，可根据不同排量发动机的参数需求快速调整中心距、孔径等核心尺寸，适配不同的内燃机设计场景，模型的结构精度可直接用于后续的有限元受力分析、运动仿真验证以及加工工艺的参考。
