直列四缸发动机缸体铝坯加工结构

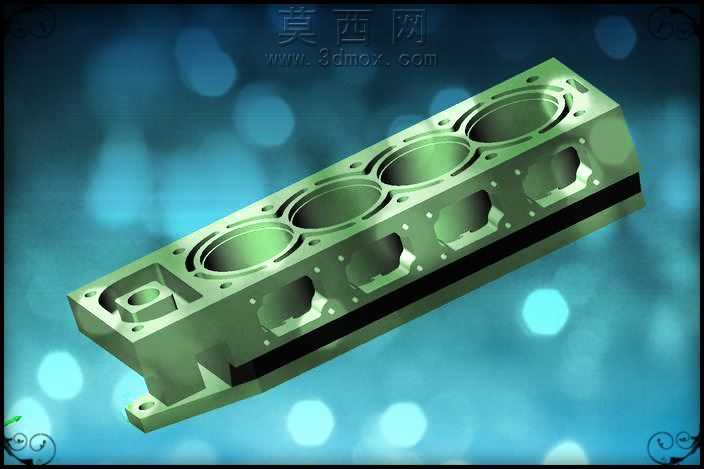

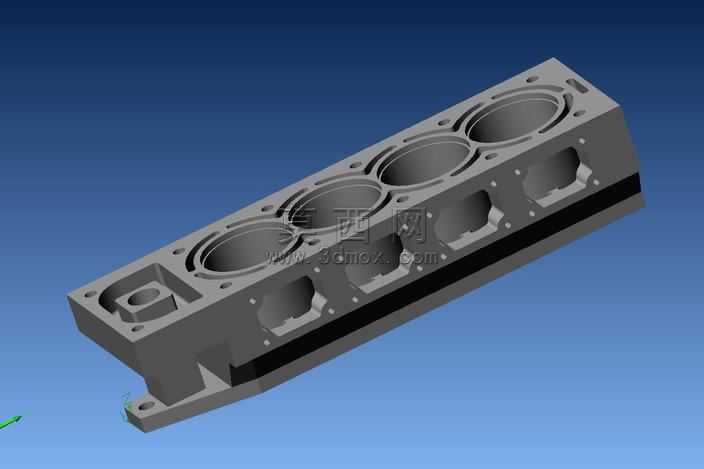

本作品为直列四缸布局的发动机缸体铝坯加工结构三维建模成果，建模阶段围绕Crosley机型缸体的最终加工成型需求展开，以整块铝坯的加工余量匹配为核心逻辑搭建全参数化模型。建模过程中首先完成缸体主体基准坐标系的搭建，严格对齐直列四缸等距排布的缸筒中心轴线，精准还原四个缸筒的同轴度、圆柱度公差预留结构，每个缸筒周边的螺栓连接孔、冷却水道预留槽、润滑油道开孔的位置均按照机加工工艺顺序排布，避免后续铣削加工过程中出现刀具干涉、薄壁结构震刀的问题。模型完整还原了缸体的侧置气门安装腔结构，四个等距分布的气门腔侧壁预留了精加工余量，腔室边缘的倒角、过渡圆角均按照数控铣削的刀具路径要求设计，无需额外做工艺补面即可直接导入编程软件生成加工G代码。缸体前端的附属安装座结构，包含水泵安装位、正时机构固定孔位的结构特征均完整呈现，底部的油底壳连接密封面做了平面度预留设计，边缘的密封胶槽结构尺寸精准匹配密封件安装需求。渲染阶段采用金属哑光灰材质模拟铝坯粗加工后的表面质感，搭配深蓝色渐变背景突出缸体的立体结构特征，通过等轴测视角完整展示缸体的缸筒排布、侧腔结构、安装孔位的整体布局，清晰呈现各结构之间的位置关系。整个设计以整块铝坯的一体化铣削加工为核心思路，将新SOHC配气机构的安装适配需求融入缸体结构设计中，在原有Crosley缸体结构基础上优化了壁厚分布，在保证结构强度的前提下减少冗余加工余量，最终模型可直接用于数控加工的工艺验证、刀具路径仿真，也可作为发动机结构教学的演示模型使用，完整还原了从铝坯到成品缸体约九成的结构设计细节，能够为后续的实际加工、结构优化提供精准的三维数据参考。
