复古手摇式手动厨房搅拌器结构设计

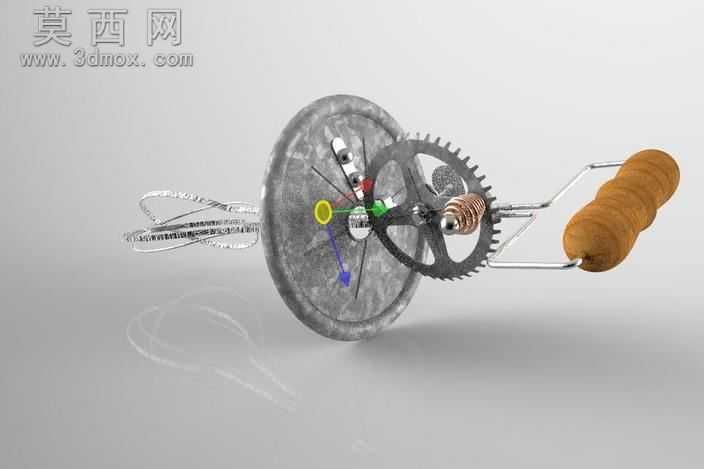

本作品为手动厨房搅拌器的三维建模设计，整体采用复古手摇驱动的结构形式，建模过程依托三维参数化设计软件完成，对各零部件的尺寸配合、传动逻辑进行了精准还原。建模阶段首先梳理核心传动链路：以木质握持手柄为动力输入端，通过弯折金属摇臂连接主动齿轮轴，主动齿轮与从动搅拌齿轮形成外啮合传动副，将手摇的圆周运动转化为搅拌端的高速旋转运动，齿轮部分严格按照渐开线齿形参数绘制，确保齿距、齿高、啮合间隙符合机械传动的设计规范，避免传动卡滞或滑脱问题。材质渲染阶段针对不同部件的使用场景与质感进行区分：握持手柄采用实木材质，还原木材的自然纹理与哑光温润触感，金属传动结构、齿轮组与搅拌头部分做旧金属质感处理，模拟老式五金件的轻微使用痕迹与金属磨砂光泽，金属摇臂部分还原镀铬金属的冷亮反光特性，搅拌端的金属丝搅拌头还原细金属丝的柔韧质感与金属光泽，整体渲染光影柔和，突出复古厨具的怀旧质感与机械结构的精巧感。结构设计上充分考虑手动操作的使用体验：摇臂的弯折角度贴合人手握持发力的轨迹，齿轮组外侧设置圆形防护盘，避免操作时手部接触转动齿轮造成误伤，搅拌头采用多股金属丝弯折成型，能够在旋转过程中充分接触食材，满足蛋液搅拌、面糊调和等日常厨房使用需求。设计过程中针对手动传动的省力特性进行优化，通过主动轮与从动轮的齿数比调整，实现手摇一圈即可带动搅拌头多圈旋转的传动效果，降低手动操作的发力负担，各零部件之间的装配关系完全按照实际生产的装配逻辑搭建，轴与孔的配合间隙、齿轮的啮合位置、手柄与摇臂的连接结构都经过反复校验，确保整体结构无干涉，能够完整复现手动搅拌器的实际运作逻辑，还原老式手动厨具的机械精巧感与实用属性。
