工业用金属滚轮三维结构设计作品

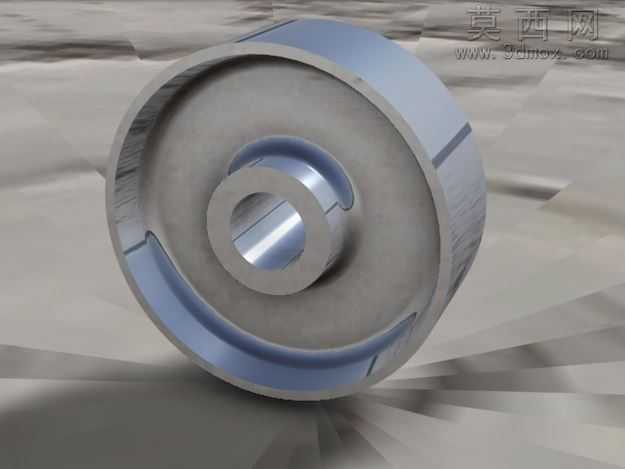

本作品为工业场景使用的金属滚轮三维建模设计，整体采用回转体对称结构设计，建模过程严格遵循机械零件的尺寸规范与装配逻辑，依托三维参数化建模软件完成全流程构建。建模阶段首先以中心轴孔为基准建立回转轴线，通过草图绘制轮体的轴向截面轮廓，依次勾勒出中心安装轴套、中间辐板区域、外圈轮缘的截面形状，利用回转特征生成轮体的基础实体，保证整体结构的同轴度与对称性，符合回转类机械零件的加工工艺要求。结构设计上，中心轴套部分预留了标准的轴类安装通孔，轴套外壁设置有阶梯过渡结构，既可以提升轴套与辐板的连接强度，也能在装配时起到轴向定位的作用；中间辐板采用等厚圆盘结构，在保证轮体整体结构强度的前提下尽可能减少材料用量，降低轮体自身重量，辐板与外圈轮缘的连接位置设置了圆弧过渡结构，有效避免应力集中问题，提升轮体承受径向载荷的能力；外圈轮缘设计有平整的圆柱接触面，可适配平面轨道、传动带等多种接触场景，轮缘内侧设置有环形凹槽结构，可用于安装限位挡圈、密封件等附属配件，拓展滚轮的使用场景。材质与渲染阶段，为还原金属零件的真实质感，为轮体不同区域分配了对应的金属材质：中心轴套与外圈轮缘采用经过精加工的光亮金属材质，模拟车削加工后的金属表面效果，设置合适的反射率与粗糙度参数，呈现出金属零件加工后的光洁质感；中间辐板区域采用经过喷砂处理的亚光金属材质，适当降低反射率提升粗糙度，还原毛坯粗加工后的表面质感，通过材质差异区分不同加工区域的工艺特征。渲染阶段采用柔和的工业展示环境光，搭配定向主光源突出轮体的结构轮廓与曲面过渡效果，添加柔和的接触阴影提升模型的真实感，多角度展示轮体的轴向结构、端面细节与安装特征，清晰呈现各部分的尺寸比例与连接关系。设计过程中充分考虑了滚轮的实际使用需求，整体结构无冗余特征，所有壁厚、过渡圆角均符合机械设计的通用规范，既可以作为传动系统中的从动滚轮使用，也可作为输送设备、移动工装的行走轮使用，模型结构完整，特征清晰，可直接用于工程出图、装配模拟、运动仿真等后续设计环节，也可作为机械原理教学、三维建模练习的参考案例。
