带约束结构的汪克尔旋转式发动机模型

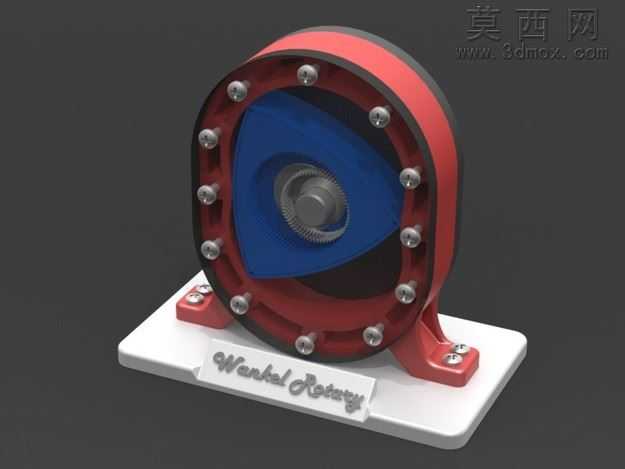

本作品为汪克尔旋转式发动机三维建模作品，整体采用Autodesk Inventor完成全参数化建模与装配约束搭建，在建模过程中重点还原了转子发动机的核心运动逻辑与结构特征。模型整体分为支撑底座、壳体总成、三角转子、端盖紧固组件、中心输出轴几个核心部分，支撑底座采用白色哑光硬质材质模拟工程塑料展示基座效果，表面蚀刻有专属标识字样，通过两个一体化铸造的支撑脚承托整个发动机主体，支撑脚与壳体之间采用内六角螺栓完成紧固连接，还原了真实的装配逻辑。壳体部分采用红色哑光金属材质模拟铸造铝合金缸体的涂装效果，缸体周边均匀排布一圈内六角紧固螺栓，用于连接前后端盖，保证缸体内部密封腔体的结构完整性，缸体内壁做了光滑曲面处理，精准还原了汪克尔发动机特有的双弧长短幅外旋轮线缸体型面，为转子的运动轨迹提供准确的型面约束。核心的三角转子采用深蓝色哑光金属材质模拟烧结钢制转子的外观，转子三个顶角位置预留了密封件安装槽位，转子中心集成了内齿圈结构，与固定在端盖上的中心齿轮形成啮合配合，精准复现了转子公转与自转的传动比关系，中心输出轴采用银灰色金属材质模拟合金钢曲轴效果，轴段做了阶梯结构设计，匹配轴承安装位与动力输出端结构。本次建模在完成无约束运动结构的基础上，补充了转子与缸体型面之间的关键约束关系，解决了初始无约束模型中转子与缸体相对位置无法锁定的问题，让模型可以完整模拟转子在缸内的三个工作腔容积变化过程，直观展示进气、压缩、做功、排气的四冲程循环逻辑。渲染阶段采用了工作室柔光布光方案，避免金属材质出现过强的反光死角，清晰呈现各个部件的结构轮廓与装配关系，不同部件采用差异化的材质配色，既区分了不同的功能组件，也让整体展示效果更具层次感，能够直观清晰地展现汪克尔旋转发动机区别于传统往复式发动机的结构特点与运动原理，可用于动力结构原理展示、教学演示等场景。
