径向布局五缸星形航空发动机结构模型

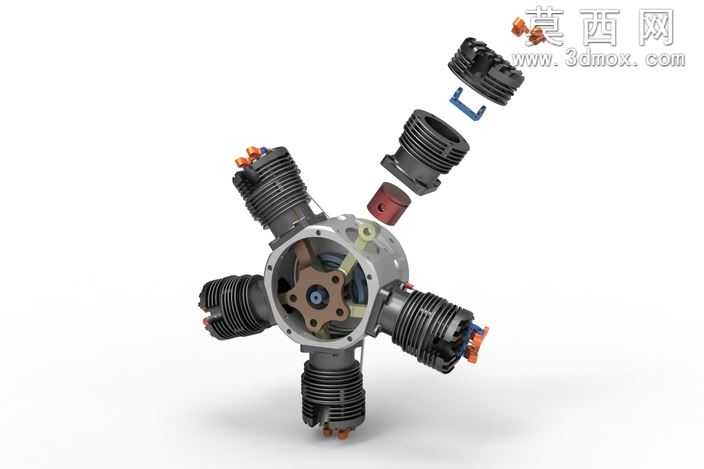

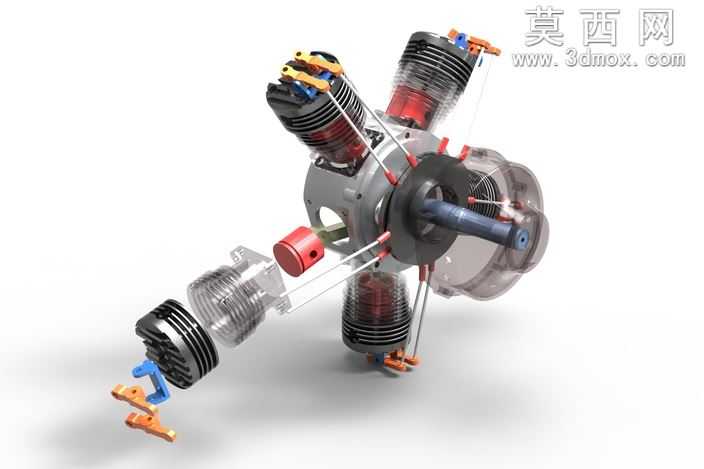

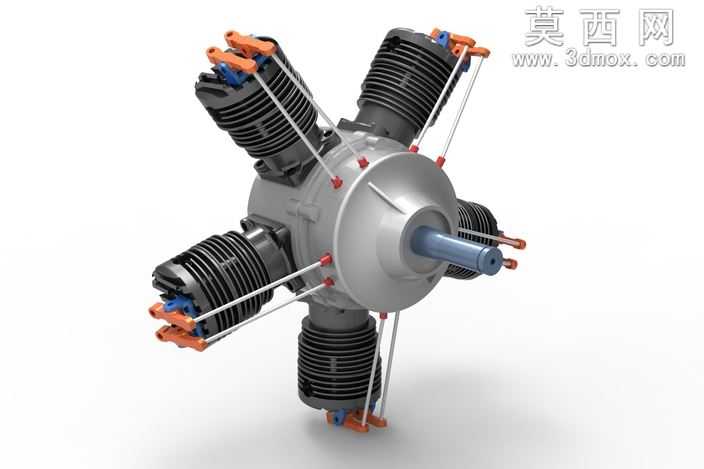

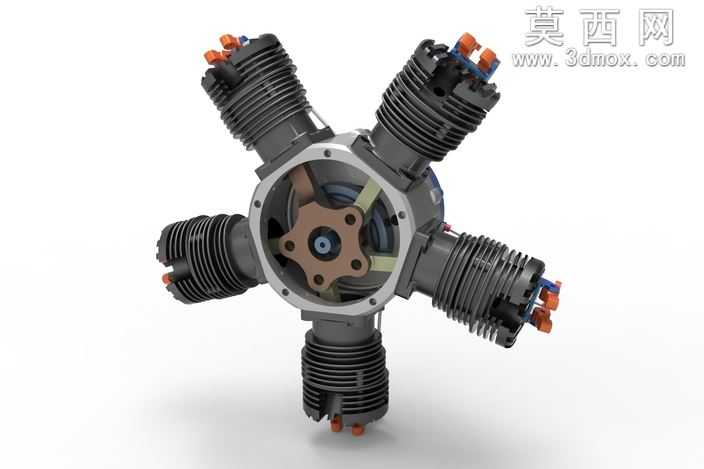

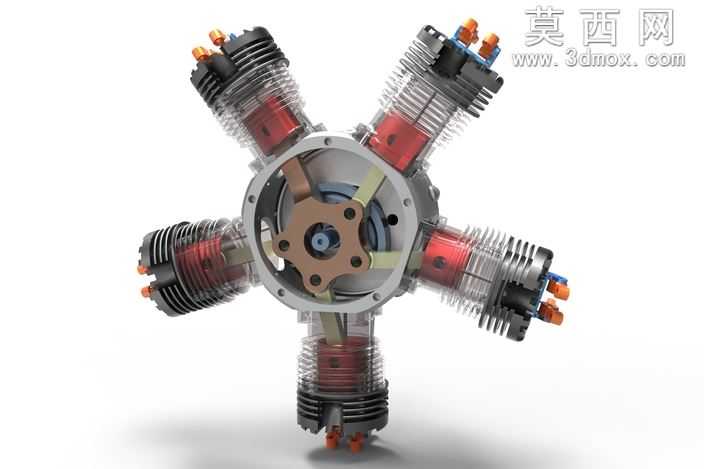

本模型为径向排布的五缸星形活塞发动机三维建模作品，建模过程中严格遵循星形发动机的经典结构逻辑，以中心曲轴箱为核心基准，围绕中心轴呈72度等角径向排布五个独立气缸组件，完整还原了这类动力装置的对称布局特征。建模阶段对发动机各组成部件进行了精细化拆分建模，分别完成了带散热鳍片的气缸体、活塞组件、连杆机构、中心曲轴传动单元、气缸盖、气门组件以及紧固件等独立零件的结构搭建，每一处装配接口都按照实际机械配合关系做了对位处理，可清晰展示各部件的装配层级与运动逻辑。材质与渲染环节针对不同部件的实际材质属性做了区分设置：气缸散热鳍片部分采用哑光铸铁材质，还原风冷发动机散热结构的金属质感；中心传动腔壳体做了半剖视角的金属铝材质处理，能够直观展示内部星形排布的连杆与曲轴配合结构；活塞、气门等运动部件分别赋予了对应的合金材质，不同规格的紧固件做了镀锌金属质感区分，部分密封件采用橡胶材质表现，整体渲染光影柔和，既突出了机械结构的精密感，也通过爆炸视图的呈现形式清晰展示了各零件的拆分状态与装配顺序。设计思路上重点突出星形发动机的径向布局优势，通过半剖+局部爆炸的展示方式，既呈现了整机完整装配后的外观形态，也拆解展示了单缸组件的组成结构，清晰体现这类发动机相比直列发动机结构紧凑、单位功率重量比高的结构特点，模型各部件的比例协调，传动路径的表达清晰，能够直观展现五缸星形发动机从活塞往复运动到曲轴旋转输出的动力传递逻辑，完整还原了这类经典航空活塞动力装置的结构特征。
