立式电磁过滤设备基底结构三维设计

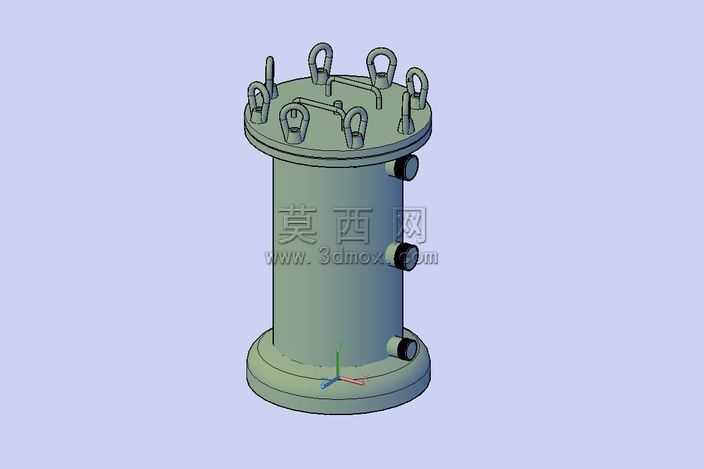

本作品为立式电磁过滤设备的完整三维建模成果，建模过程严格遵循工业过滤设备的设计规范，以SolidWorks为核心建模工具，采用自底向上的建模逻辑完成全结构搭建。首先从底部基底法兰开始构建，通过拉伸凸台命令生成带安装定位孔的圆形基座，基座边缘做倒圆角处理消除应力集中点，基座与立式罐体主体采用同轴心配合，通过薄壁拉伸命令生成等壁厚的圆柱罐体主体，罐体壁厚根据承压过滤的工况要求设置合理数值，保证结构强度的同时控制整体重量。罐体顶部采用带密封槽的法兰端盖结构，端盖表面均匀布置8个吊环安装位，每个吊环采用扫描特征生成闭环吊耳结构，吊环与端盖的连接位置做加强筋处理，满足设备整体吊装的承重需求，端盖中心额外布置横向提手结构，方便端盖的拆装检修作业。罐体侧面沿轴向等距布置三个侧向外置接口，接口采用标准法兰连接结构，每个接口与罐体的连接位置做环形补强圈设计，避免接口处受流体冲击出现结构变形，接口内部做流道顺滑过渡处理，减少流体输送过程中的阻力损失。建模过程中对所有配合面做干涉检查，逐一排查零件间的装配冲突，保证各部件装配关系准确合理。材质渲染阶段，罐体主体采用哑光工业碳钢材质，表面做均匀的金属磨砂质感处理，吊环、接口法兰等受力部件采用镀锌亮面金属材质，通过调整材质的粗糙度、反射率参数，还原工业设备的真实质感，基座底部做轻微的磨损质感处理，模拟设备实际安装使用的状态。整体设计围绕电磁过滤的功能需求，预留了内部电磁组件的安装空间，罐体内部的空腔尺寸经过参数化校核，可适配不同规格的电磁吸附滤芯，侧接口分别对应待过滤介质入口、净化后介质出口、排污出口的功能定位，管路走向符合流体过滤的工艺流程，整体结构紧凑，吊装、安装、检修的操作空间预留充足，可直接用于设备的生产加工参考、装配工艺演示以及过滤工况的仿真模拟使用。
