污水处理用圆形澄清器结构设计

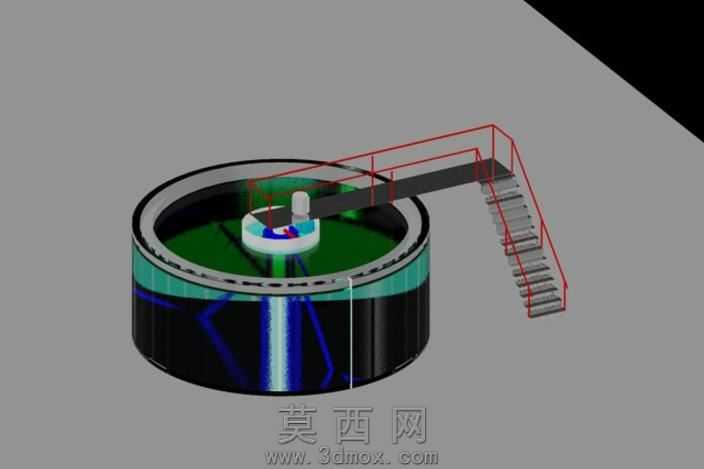

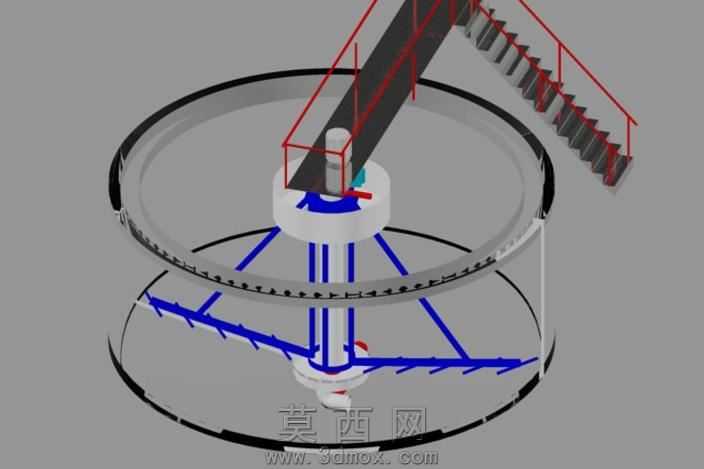

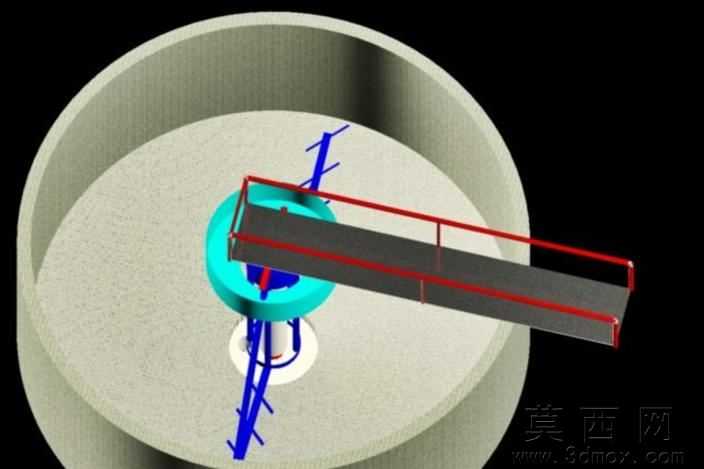

本作品为污水处理工艺核心单元圆形澄清器的三维建模设计，整体采用立式圆柱罐体作为主体承载结构，建模过程中严格遵循水处理设备的工程设计规范，对各功能部件的尺寸比例、装配关系进行了精准还原。罐体主体采用双层结构设计，外层为碳钢防腐材质的承压壳体，内层设置导流区与沉降区，建模时通过曲面拉伸、布尔运算等操作完成罐体的一体化成型，同时对罐体侧壁的观察窗、底部的排泥接口等附属结构进行了细节刻画，保证结构的完整性与工程实用性。中心传动机构作为澄清器的核心工作部件，建模时对中心转轴、刮泥耙架、驱动装置基座进行了独立建模后完成装配，还原了刮泥机构沿罐底缓慢转动、将沉降污泥汇集至中心排泥斗的运动逻辑，同时对中心进水导流筒的布水结构进行了细化，保证进水能够沿径向均匀扩散，避免短流影响沉降效果。配套的外部检修通道采用钢结构楼梯与操作平台组合设计，建模时对踏步、护栏、平台支撑的结构进行了参数化建模，护栏采用等距阵列的方式完成竖杆布置，楼梯坡度符合工业检修通道的安全规范，与罐体侧壁的连接支座也做了对应结构设计，保证整体结构的协调性。渲染阶段针对不同部件赋予了对应材质，罐体主体采用深灰色防腐涂层材质，中心传动部件采用金属不锈钢材质，楼梯护栏采用红色防锈漆材质，罐内水体区域采用半透明绿色材质模拟待处理污水状态，通过光影调整突出各部件的结构层次，清晰展现澄清器的内部构造与外部布局。设计过程中充分考虑了澄清器的工作原理，即通过重力沉降实现污水中悬浮固体与水体的分离，沉降后的污泥通过中心刮泥机构收集排出，上清液通过罐体周边的溢流堰收集排出，建模时对溢流堰的齿形结构也做了简化还原，整体模型完整呈现了圆形澄清器从进水、沉降、排泥到出水的全流程结构，可用于水处理设备的教学演示、方案展示与结构优化参考。
