300马力船用发动机排气消声器设计

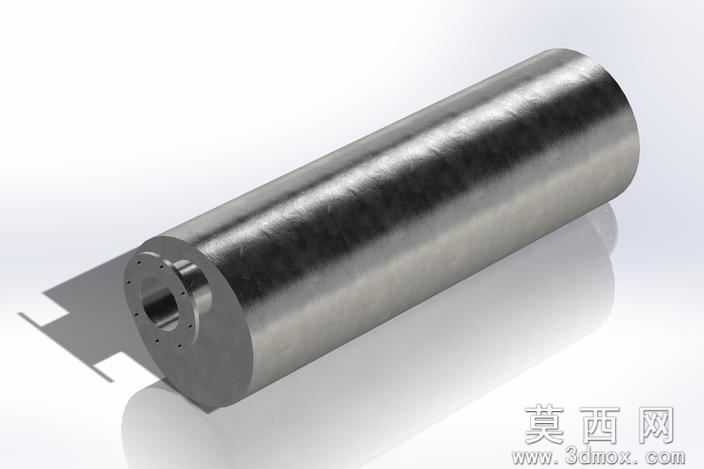

本模型为适配300马力船用发动机的排气消声器，采用卧式圆柱筒体的经典结构形式，整体建模过程严格遵循船用动力配件的实际尺寸比例，在三维建模软件中先完成基准轴与基准面的搭建，以同轴回转体为基础特征完成主体筒体的建模，筒体一端设计带安装孔的法兰连接端，法兰端面上均匀分布螺栓过孔，中心位置设置与发动机排气管道对接的阶梯式进气接口，接口处做过渡圆角处理避免排气气流产生突兀的截面突变。建模过程中对筒体的壁厚做了等比例还原，保证结构强度符合船用设备的使用要求，筒体另一端为封闭的圆弧过渡端，减少气流在端部形成的涡流噪音。材质渲染阶段采用拉丝不锈钢的金属材质，还原船用配件常用的耐腐蚀金属质感，调整材质的粗糙度与金属度参数，模拟不锈钢表面经过拉丝处理后的漫反射效果，在渲染场景中添加柔和的环境光与定向光源，突出筒体表面的金属纹理与结构轮廓，同时添加软阴影效果提升模型的真实感。结构设计上采用抗性消声的核心思路，利用筒体内部的空腔容积实现排气脉冲的缓冲降噪，进气端的法兰结构兼顾安装定位与密封配合的需求，法兰上的安装孔位置经过精准排布，可直接与对应马力段的船用柴油机排气端对接，整体外表面无多余凸起结构，适配船舶机舱内紧凑的安装空间，筒体的长径比经过合理设计，在保证消声容积的前提下控制整体长度，避免占用过多机舱布置空间。建模过程中对所有锐边做了微小的倒角处理，还原实际金属加工后的工艺特征，避免模型出现生硬的棱角失真，连接法兰的端面做了平面度的细节处理，模拟实际机加工后的密封面特征，整体模型的结构完整，可直接用于船舶动力系统的布置校验、消声性能仿真分析以及相关教学演示场景，能够直观展现船用排气消声器的外部结构与安装对接形式。
