船舶艉鳍与舵杆舵轴组合结构设计

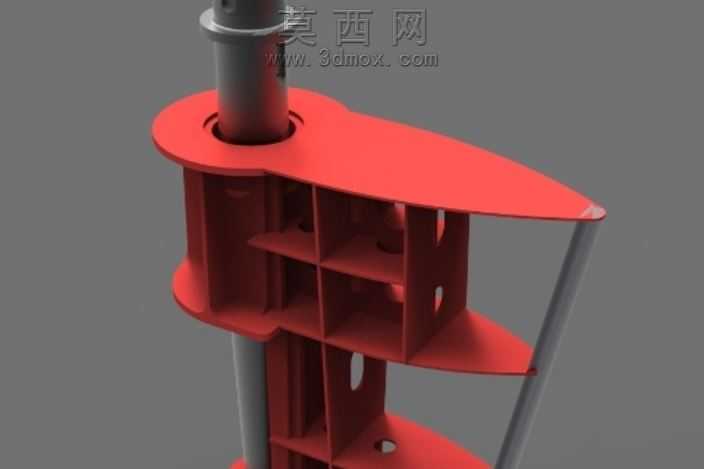

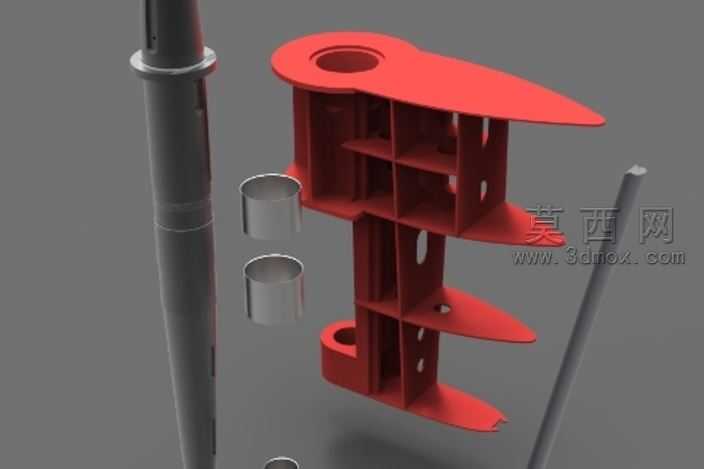

本作品为船舶艉鳍配套舵系组合结构的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循船舶机械构件的实际设计规范与装配逻辑。首先开展结构拆解与基准搭建：建模初期先确立纵向装配基准轴，对应实船舵系的中心安装轴线，依次划分艉鳍主体、舵杆、舵轴、配套衬套四个独立建模模块，确保各部件的装配基准完全统一，避免后续装配出现位置偏差。艉鳍主体建模阶段，先绘制翼型轮廓的二维草图，参考船舶水动力优化后的流线型翼面曲线，通过拉伸生成基础实体后，采用筋板阵列命令构建内部纵横交错的加强筋结构，筋板厚度、开孔位置均参照船用铸件的工艺要求设置，既保证结构强度满足航行受力需求，又通过合理的镂空设计降低构件整体重量；主体上的轴孔采用同轴度约束绘制，上下安装孔的公差预留符合舵轴转动的配合间隙要求，翼面边缘做圆角过渡处理，消除应力集中隐患。舵杆与舵轴建模阶段，采用回转体命令生成杆身主体，杆身的阶梯轴结构严格按照轴系配合尺寸绘制，对应衬套安装位置的轴段做表面精度预留设计，轴端的连接结构与艉鳍的安装位完全匹配，确保装配后无干涉问题。配套的两个金属衬套采用薄壁回转建模，衬套的内外径尺寸与轴、孔的配合公差对应，建模时保留衬套的壁厚均匀性，符合实际轴套的加工工艺要求。材质与渲染环节，为艉鳍主体赋予红色工程塑料/船用防腐涂层材质，调整材质的粗糙度参数模拟实际构件的哑光漆面效果；舵杆、舵轴与衬套赋予金属不锈钢材质，添加轻微的金属反光与表面纹理，区分不同构件的材质属性；渲染时采用柔和的工业产品打光方案，多角度展示构件的装配关系与结构细节，清晰呈现内部筋板布局、轴孔配合位置与各部件的相对安装位置。整体设计完全还原实船艉鳍舵系的装配逻辑，各部件可独立拆分用于后续的装配仿真、干涉检查与工程图导出，结构设计兼顾水动力性能、结构强度与装配工艺性，可用于船舶部件的教学演示、结构参考与设计验证使用。
