工业传动用V型槽铸铁滑轮三维设计

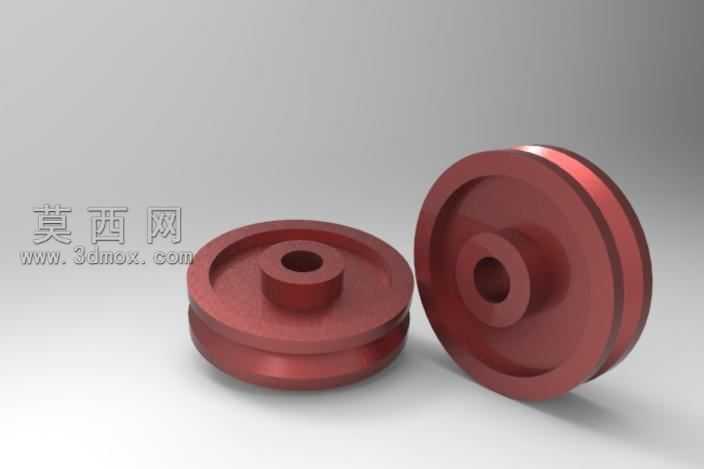

本作品为工业场景常用的V型槽铸铁滑轮三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，保证各结构尺寸可根据实际使用需求快速调整适配。建模阶段首先绘制滑轮的轴向截面草图，精准定义轮毂内孔直径、轮毂凸台高度、轮缘厚度、V型槽的夹角与槽深、轮辐宽度等核心尺寸参数，通过旋转凸台特征生成滑轮的基础实体，过程中严格遵循机械设计手册中铸铁滑轮的尺寸规范，确保各部位壁厚均匀，避免铸造过程中出现缩孔、应力集中等缺陷。材质设置阶段选用铸铁材质，调整材质球的漫反射颜色为铸铁典型的暗红氧化色调，匹配铸铁件表面的哑光粗糙质感，添加细微的颗粒纹理模拟铸铁铸造后的表面肌理，同时设置合理的反光度与粗糙度参数，还原铸铁材质低反光、质感厚重的视觉特征。渲染阶段采用双视角展示方案，将两个相同规格的铸铁轮以不同摆放角度放置在浅灰色哑光展示平面上，布置柔和的侧上方主光源搭配补光，弱化生硬阴影，突出滑轮V型槽的轮廓结构、轮毂的同轴度特征以及轮体的厚重质感，清晰展现轮体两侧的轮缘挡边结构，该结构可有效防止配套绳索在传动过程中脱出V型槽，提升运行稳定性。结构设计上，轮毂部位做加厚凸台处理，提升与转轴配合部位的结构强度，避免长期承重后出现轮毂开裂问题；V型槽的工作面做圆弧过渡处理，减少绳索与槽面的接触磨损，延长滑轮与配套绳索的使用寿命；轮体整体采用等强度设计思路，在保证承重能力的前提下尽可能优化轮体厚度，降低整体重量与材料消耗。设计过程中充分考虑铸铁材料的铸造工艺特性，所有转角位置均设置合理的铸造圆角，避免尖角位置出现应力集中，同时方便铸造过程中的脱模操作，适配砂型铸造的生产工艺要求，可直接用于铸造工艺图纸的输出、传动机构的运动仿真验证，也可作为起重设备、输送设备、城市更新配套施工机具的配套零部件模型使用，满足机械设计教学、产品方案展示、工程虚拟装配等多场景的使用需求。
