户外便携折叠式烤肉野餐烧烤炉设计

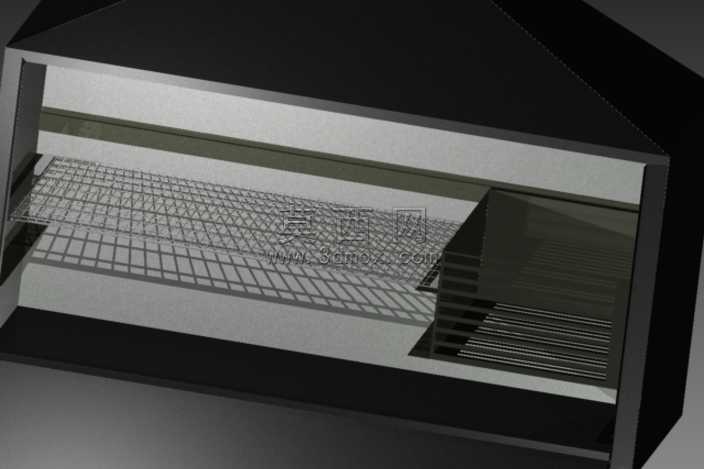

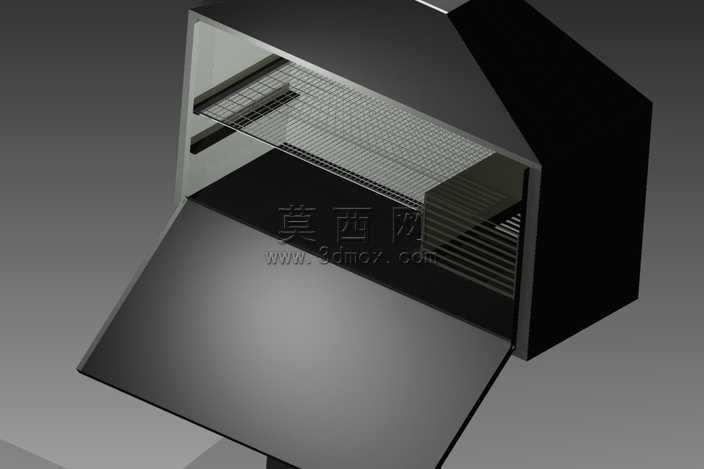

本作品为户外野餐场景使用的折叠式烧烤炉三维建模作品，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循实物钣金加工的工艺逻辑，对每一处折弯、卡扣、装配间隙都做了精准的尺寸约束，确保模型可直接导出工程图用于实际生产加工。模型整体采用箱式折叠结构，未使用时可将前置接灰托盘、侧部通风挡板全部收合至炉体内部，整体形成规整的长方体形态，大幅缩小收纳体积，方便户外出行时放置于车载储物空间或露营背包中。建模过程中对烤网部分做了精细化处理，采用等距阵列命令完成网格丝的排布，网格间隙设置为8mm，既可以保证炭火的热量均匀向上传递，又能避免小块食材掉落至炭火区域，烤网边缘设置了翻边卡扣结构，可直接卡合在炉体上部的限位槽内，无需额外固定件即可完成安装，拆卸清理也十分便捷。炉体主体采用哑光黑耐高温金属材质，渲染时调整了材质的粗糙度参数至0.6，还原冷轧钢板经高温喷塑后的真实质感，烤网部分采用亮面镀铬金属材质，粗糙度设置为0.1，添加轻微的反射效果，还原金属烤网经多次使用后的磨砂金属光泽。炉体侧部设计了多排横向通风孔，建模时采用线性阵列配合切除命令完成，通风孔的开孔角度做了向下倾斜的处理，既可以保证外部空气进入炉腔为炭火提供充足氧气，又能避免炭灰从通风孔处洒落弄脏使用场景。前置的折叠托盘采用铰接结构与炉体连接，建模时添加了角度限位约束，托盘展开后与水平面呈15度夹角，可承接烤制过程中滴落的油脂与食物残渣，避免污染地面，收合时可完全贴合炉体正面，不会额外占用收纳空间。整体模型的装配关系完全按照实物的装配逻辑搭建，所有活动部件都添加了正确的运动约束，可在软件中直接模拟烤炉的展开、收合、烤网拆装的完整动作，结构设计充分考虑了户外使用的便携性、易清洁性与结构稳定性，没有多余的冗余部件，整体造型简洁实用，兼顾了结构强度与轻量化需求。
