通用电气飞机发动机支架结构设计

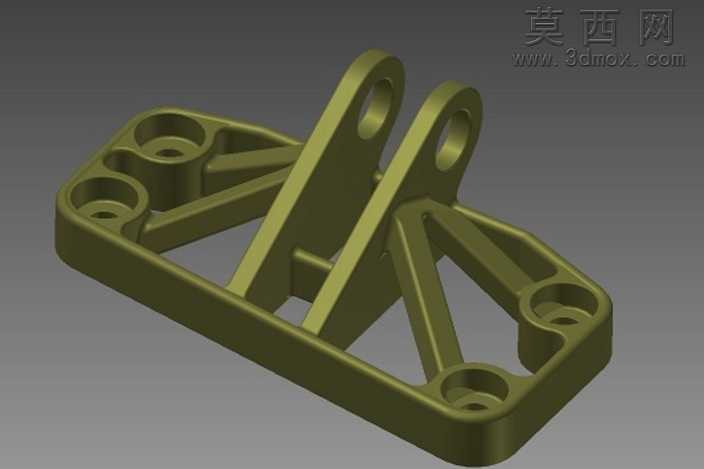

该作品为通用电气飞机发动机配套支架的三维设计成果，建模阶段以航空构件的实际载荷需求为核心依据，首先完成基准平面与核心安装点位的参数化定位，严格对齐航空发动机安装接口的尺寸公差标准，确保各安装孔位的同轴度、位置度符合航空装配的精度要求。模型构建过程中，先绘制底座的轮廓草图，通过拉伸特征生成底座基体，在底座上精准排布四个沉头安装孔，孔位周边做环形加厚处理，分散安装锁紧时的应力集中，避免长期受载出现孔位开裂问题。上部双吊耳结构采用对称式设计，吊耳的铰接孔做了同轴度约束，孔壁预留衬套安装余量，吊耳与底座之间通过多组加强筋实现连接，加强筋的走向完全贴合发动机工作状态下的载荷传递路径，将吊耳承受的发动机重力、振动载荷均匀分散到底座的整个安装平面，避免局部应力过载。材质设置上选用航空常用高强度铝合金材质参数，渲染阶段调整金属材质的粗糙度、反光度参数，还原航空铝合金构件的哑光金属质感，同时通过光影渲染清晰呈现各加强筋的排布逻辑、各安装面的加工余量预留情况。设计过程中充分考虑航空构件的轻量化需求，在保证结构强度、刚度满足工况要求的前提下，对非受力区域做了合理的材料去除，通过三角形加强筋的布局替代整块实体连接结构，在不降低结构承载能力的前提下大幅降低构件自重，减少航空飞行过程中的无效载荷。整体结构无冗余设计特征，所有倒角、圆角过渡均符合航空机械加工的工艺要求，避免加工过程中出现应力集中的尖角结构，同时兼顾了装配过程中的操作空间预留，确保支架在实际装配、维护过程中具备足够的操作便利性，能够适配通用电气系列飞机发动机的安装固定需求，在复杂振动、温度变化的航空工况下保持稳定的结构性能。
