CL215两栖飞机结构展示三维建模作品

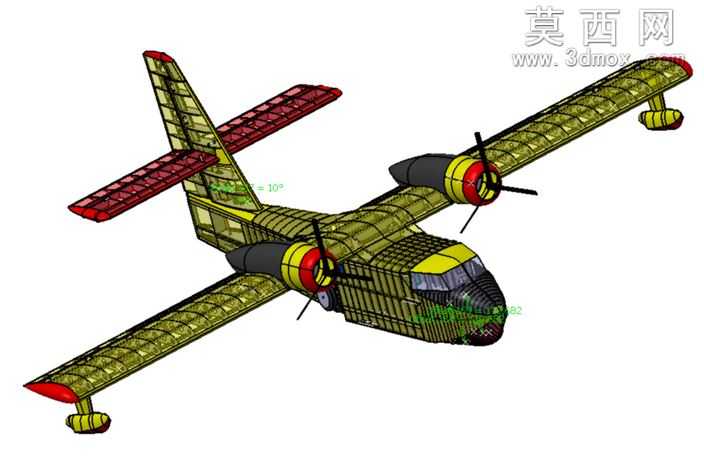

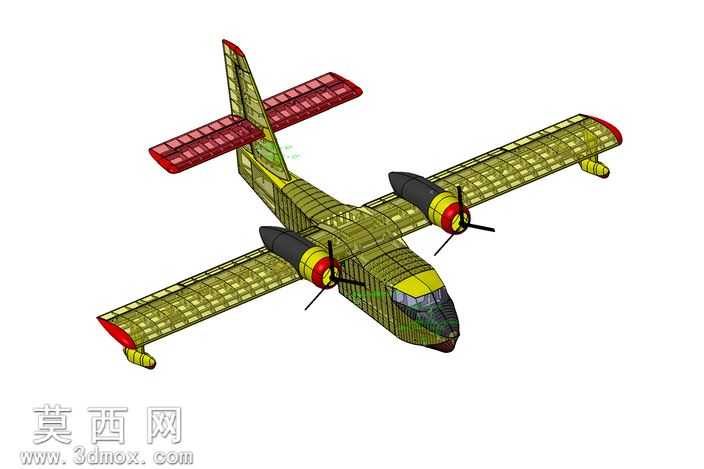

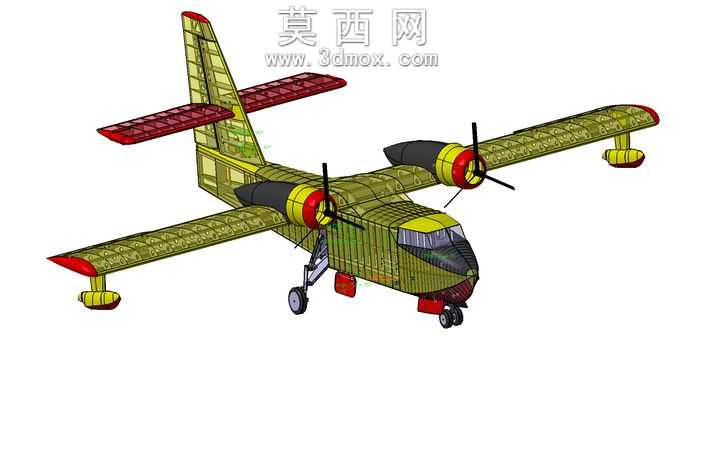

本作品为CL215两栖飞机的三维结构展示模型，建模过程中首先参考该机型的实机比例参数，在三维建模环境中先搭建整体机身的基准骨架，确定机身长度、翼展、尾翼尺寸的核心比例关系，保证整体外形与实机的气动外形特征高度匹配。建模阶段优先处理机身的流线型曲面，通过多段样条曲线勾勒机身截面轮廓，以放样命令生成连续顺滑的机身主体曲面，针对机头驾驶舱区域的曲面过渡做了单独的曲率调整，保证驾驶舱风挡区域的曲面与机身主体衔接自然无折痕。机翼部分采用骨架蒙皮的分层建模思路，先构建机翼内部的翼梁、翼肋结构框架，还原实机机翼内部的支撑结构排布，再生成外部的机翼蒙皮曲面，左右机翼的上反角、安装角都严格参照实机参数设定，保证机翼的气动外形精度。尾翼部分分为水平尾翼与垂直尾翼，分别构建内部支撑结构与外部蒙皮，水平尾翼的后缘舵面、垂直尾翼的方向舵都做了独立的结构拆分，清晰展示舵面与主翼面的连接关系。动力系统部分还原了两台翼装活塞螺旋桨发动机，分别建模了发动机舱、整流罩、桨毂、螺旋桨叶片的细节，发动机舱与机翼的连接结构做了细化处理，清晰展示发动机的安装位置与固定结构。起落架部分针对两栖飞机的特性，建模了船型机身底部的水机结构与辅助起落架，还原该机型水陆起降的结构特征。材质设置上，机身与机翼蒙皮采用半透明的黄绿色材质，方便直观展示内部的骨架结构，翼梁、翼肋等内部支撑件采用深绿色金属材质区分，螺旋桨整流罩采用红黑黄分色材质还原实机涂装，水平尾翼采用红色半透明材质与主翼形成视觉区分，尾翼尖部、翼尖的红色标识也做了对应的材质匹配。渲染阶段采用等轴测视角展示整机结构，打光采用均匀的环境光搭配辅助补光，避免结构阴影遮挡内部骨架细节，清晰呈现从机身到机翼、尾翼、动力系统的完整结构关系，整体建模逻辑清晰，结构分层明确，既还原了CL215两栖飞机的外形特征，也直观展示了该机型的内部框架排布，可用于航模设计参考、飞机结构教学演示等场景。
