Selcom SLS6000激光表面检测设备三维建模

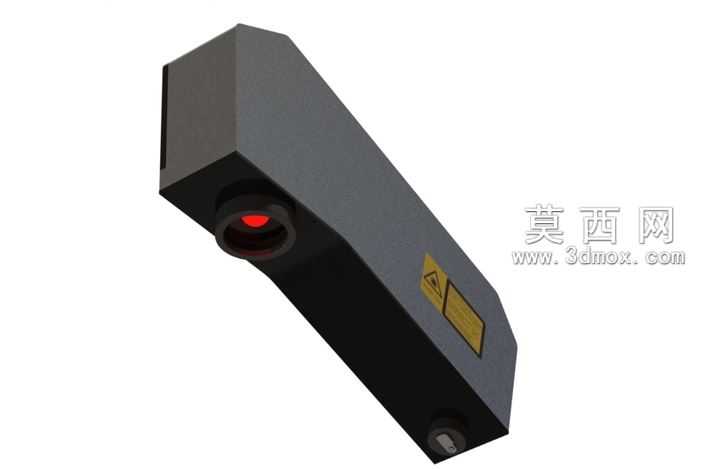

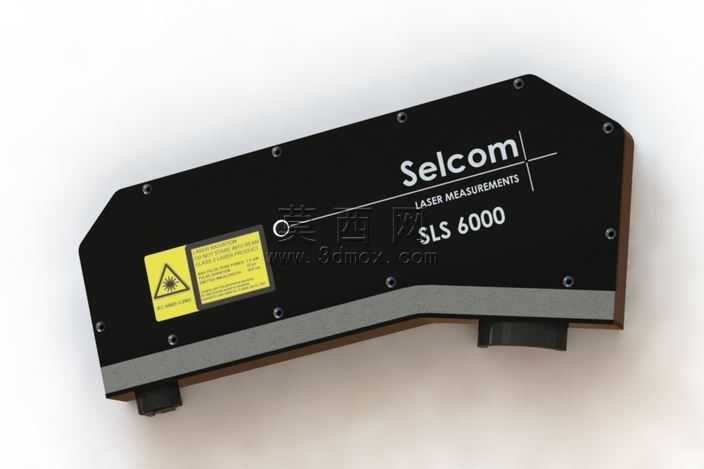

本模型为Selcom SLS6000激光测量设备的三维建模作品，建模过程以还原设备真实外观与结构细节为核心目标，采用SolidWorks软件完成全参数化建模流程。建模初期先对设备实物进行多视角尺寸测绘，确定整体不规则楔形外壳的轮廓参数，先通过草图绘制勾勒出设备主体的截面轮廓，再使用拉伸、切除等基础特征命令生成主体基体，针对外壳边缘的倒角、安装孔位等细节，逐一通过异形孔向导、倒角命令完成精准定位，所有孔位的间距、孔径均严格参照实物比例设置，保证装配结构的合理性。材质渲染阶段，针对设备不同部位的材质特性进行区分设置：主体黑色外壳采用哑光磨砂工程塑料材质，调整反射率与粗糙度参数还原工业塑料的哑光质感；侧面的银灰色装饰条设置为金属拉丝材质，添加细微的拉丝纹理贴图增强真实感；底部的支撑脚垫采用黑色橡胶材质，调整凹凸贴图模拟橡胶表面的细微颗粒质感；设备表面的品牌标识、警示标签均通过贴图映射功能精准贴合在对应位置，警示标签的黄黑配色、激光警示符号都做了色彩校准，还原实物的标识效果。结构设计上完整还原了设备的分体式外壳结构，外壳上的紧固螺丝点位全部对应实物位置，侧面的激光出射口位置做了凹陷结构处理，还原设备的功能区域特征，设备背部的接口区域也做了简化的结构示意，保证整体外观的完整性。建模过程中对模型的曲面连续性做了反复调整，尤其是楔形外壳的过渡曲面，通过曲率检查工具保证曲面顺滑无突兀折角，整体模型装配关系清晰，各部件之间的配合间隙符合工业设备的实际装配公差，既保证了外观的高度还原，也保留了设备结构的合理性，可用于工业检测场景的演示动画制作、设备布局仿真等用途。
