跟踪式太阳能聚光炊具结构设计

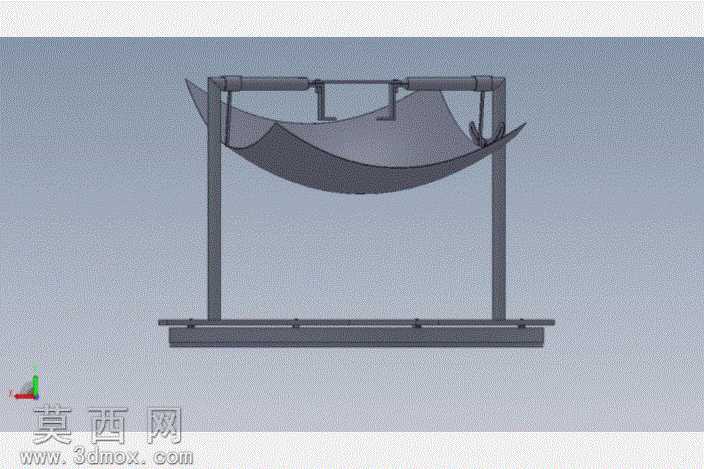

本作品为跟踪式太阳能炊具三维模型，整体采用框架式支撑结构设计，建模过程中以SolidWorks为核心工具完成全参数化建模，所有零部件均按照实际加工装配逻辑完成配合约束，可直接用于结构验证与工程出图。模型主体分为底部支撑底座、两侧立式支撑立柱、顶部悬挂调节机构、抛物面聚光集热炊具本体四个核心模块，底部底座采用平直型材拼接结构，建模时通过拉伸、切除特征完成型材截面的标准化绘制，预留的安装孔位均按照通用紧固件尺寸做参数化关联，方便后续根据实际安装需求调整孔径与孔距。两侧立式立柱采用等截面矩形型材结构，与底部底座通过垂直配合完成装配，建模时添加了焊接坡口的细节特征，还原实际加工的工艺细节，立柱顶部设置横向连接横梁，用于承载悬挂调节机构。顶部悬挂调节机构包含横向滑移导轨、角度调节吊臂、锁止卡扣三个部分，建模时通过装配体的高级配合功能实现吊臂的角度旋转限位、导轨的水平滑移约束，可模拟实际使用中调整聚光角度、适配不同太阳高度角的操作逻辑，锁止卡扣部分做了卡扣啮合的细节特征，还原结构的锁止固定原理。核心的抛物面聚光炊具本体采用曲面建模方式完成，通过抛物面方程生成基准曲线后放样生成聚光反射面，曲面做了加厚处理模拟实际反光板材的厚度，炊具的悬挂挂耳与吊臂做同轴心配合，可实现炊具随吊臂调整角度时始终保持水平，避免内部盛放的物料倾洒。渲染阶段采用哑光金属材质赋予支撑框架，还原金属型材的磨砂质感，聚光反射面采用高反光镜面材质，模拟实际反光板的聚光效果，底座部分添加了轻微的磨损质感做细节点缀，整体渲染采用均匀的环境天光，清晰展现所有结构的装配关系与细节特征。设计思路围绕户外无电力场景的清洁能源烹饪需求展开，通过跟踪调节机构实现聚光面始终对准太阳方位，最大化太阳能的利用效率，整体结构拆装方便，零部件多采用通用型材加工，降低实际生产的制造成本，结构无复杂传动部件，后期维护难度低，适配户外露营、偏远无电地区的日常烹饪使用需求。
