304不锈钢矩形管焊接组合结构件

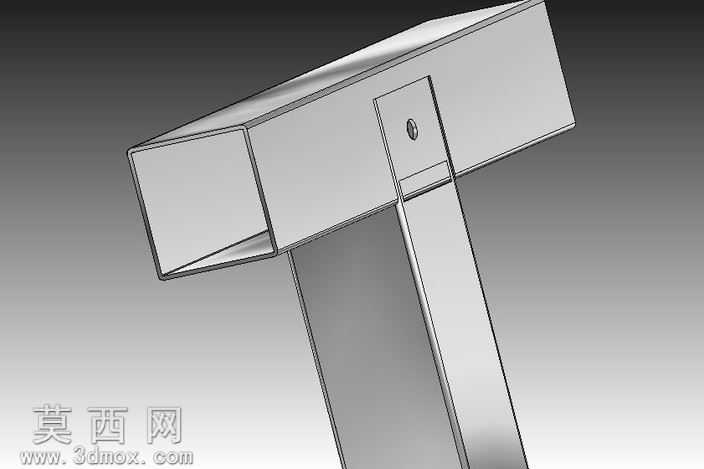

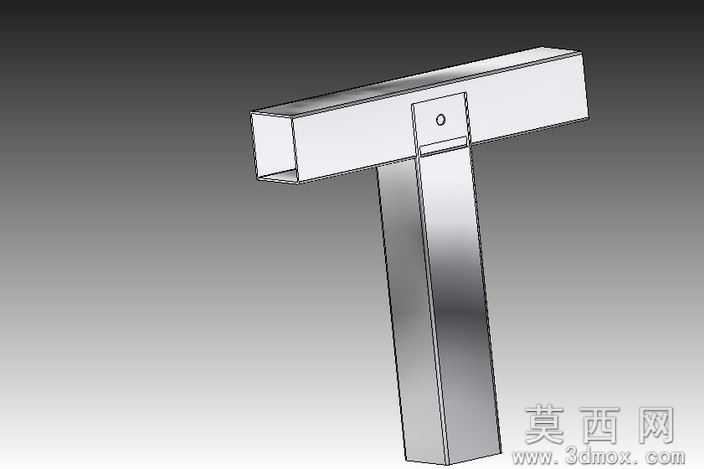

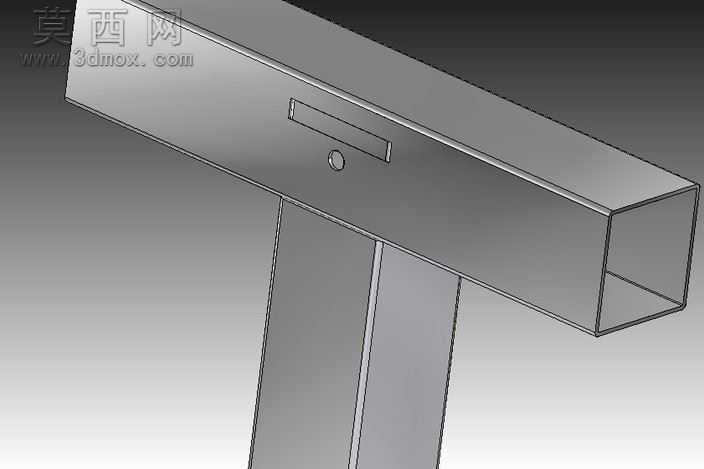

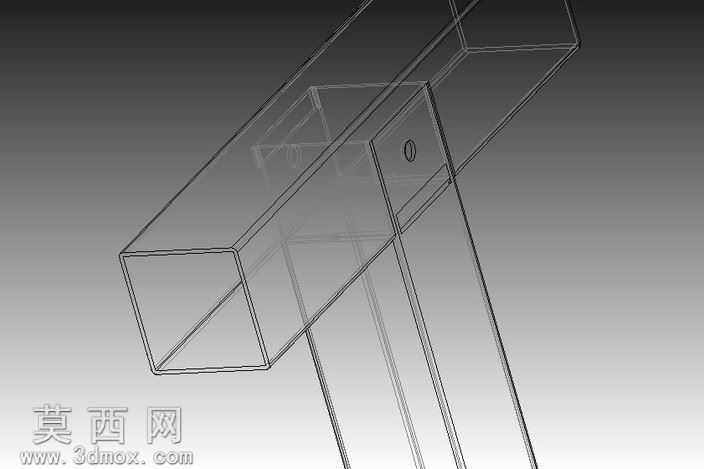

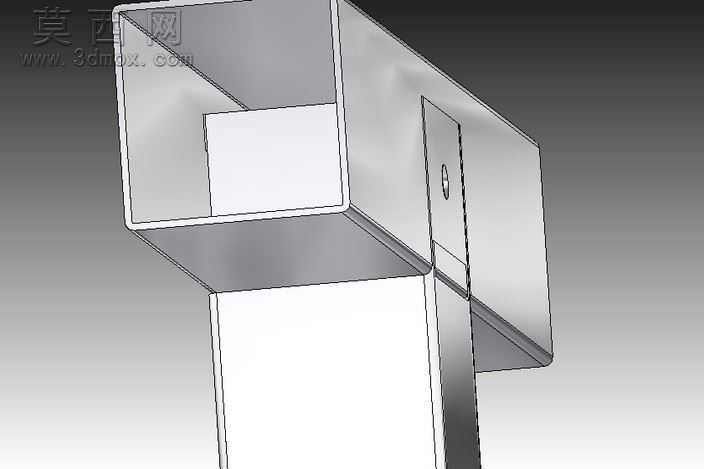

本作品为304不锈钢材质的矩形管焊接组合结构三维模型，建模过程中首先对矩形型材的截面参数进行精准定义，严格遵循304不锈钢常用管材的标准壁厚与外形尺寸规范，通过拉伸特征生成基础管材实体，再依据装配对位要求完成横竖两根矩形管的空间定位，确保二者拼接角度垂直、贴合面完全对齐无错位。建模阶段针对焊接连接区域做了细节处理，在管材拼接的接缝位置预留了标准焊道结构，同时在竖管对应位置设计了嵌入式的固定锁孔结构，锁孔周边做了倒角过渡处理，避免应力集中问题，完全匹配实际不锈钢构件的加工工艺要求。材质渲染环节选用304不锈钢的典型金属材质参数，调整表面粗糙度、反射率与环境光遮蔽效果，还原不锈钢哑光金属的真实质感，同时对管材的棱边做了微小的圆角钝化处理，符合实际金属型材裁切后的边缘特征，避免模型出现过于锐利的非真实棱角。结构设计上充分考虑了该构件的实际使用场景，横竖管材的连接采用焊接加内嵌定位块的双重固定方式，内嵌定位块与横管内腔采用间隙配合设计，既方便焊接前的对位组装，也能大幅提升焊接完成后整体结构的抗扭、抗弯折强度，锁孔结构的位置经过力学优化，设置在横管与竖管连接的加强区域，避免锁具安装后对管材整体结构强度造成削弱。整体建模过程完全遵循机械设计的参数化规范，所有尺寸均可直接导出用于实际生产下料，各特征之间保留了完整的参数关联，方便后续根据不同使用需求调整管材规格、锁孔尺寸以及整体结构比例，模型的细节还原度高，既可以用于产品结构展示、安装工艺演示，也可作为同类不锈钢焊接构件设计的参考模板使用。
