脊柱对位用单轮脚轮结构三维设计

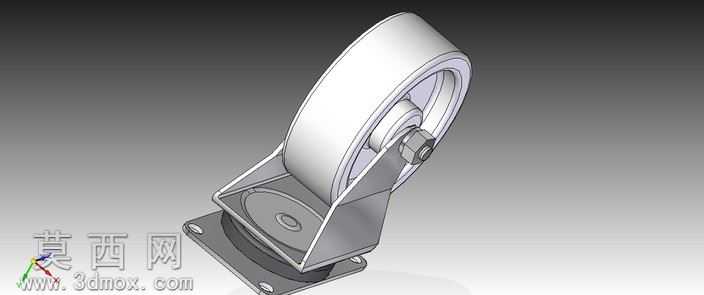

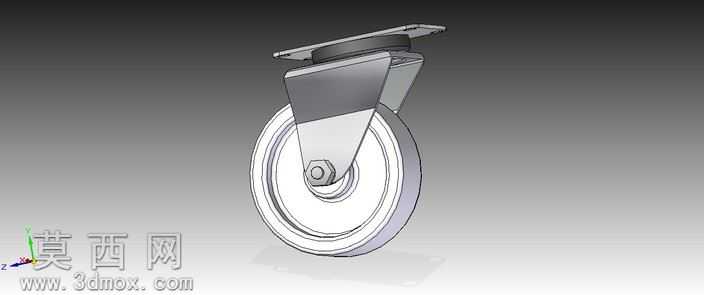

本模型为适配脊柱对位场景使用的单轮脚轮结构，采用Solid Edge完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对脚轮的支架、轮体、连接轴、紧固螺母等所有零部件进行1:1等比例还原，确保各部件装配间隙符合实际生产装配要求。建模阶段首先完成轮体的回转体特征构建，轮体采用高耐磨聚氨酯材质设定，表面做哑光防滑纹理处理，既保证滚动过程的静音效果，也能适配医疗对位场景的平稳移动需求；金属支架采用冲压折弯成型的结构设计，建模时通过钣金特征模块完成支架的折弯、冲孔、倒角工艺还原，支架表面做镀锌防锈材质渲染，还原金属件的哑光金属质感，同时对支架与轮体的连接部位做加强筋结构设计，提升整体承重性能。轮体中心的轴承安装位做精准的同轴度约束，连接轴采用标准六角螺栓搭配防松螺母的结构，建模时对螺纹特征做简化示意处理，既保证模型轻量化便于查看，也清晰展示装配逻辑。渲染阶段采用工作室渐变背景环境，添加柔和的漫反射光源，避免金属部件产生过强反光遮挡结构细节，同时对轮体的橡胶材质调整粗糙度参数，还原橡胶轮的真实触感视觉效果。设计思路上针对脊柱对位设备的移动需求，优化了支架的受力角度，确保脚轮在承重状态下滚动顺畅无卡滞，轮体宽度做加宽处理，提升设备移动时的稳定性，避免对位过程中出现偏移晃动，整体结构无冗余设计，所有零部件均可直接导出工程图用于生产加工，各部件的装配约束完整，可直接用于运动仿真模拟，验证脚轮在不同承重、不同转向角度下的运行状态，为后续的实物生产提供完整的三维数据支撑。
