拖车连接对位锁紧机械结构设计

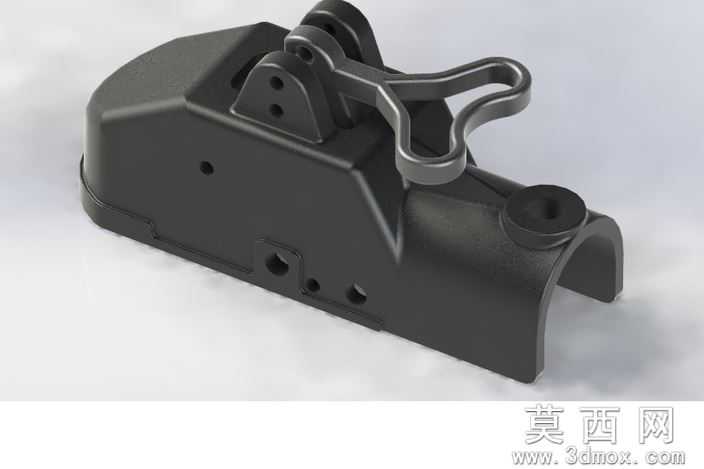

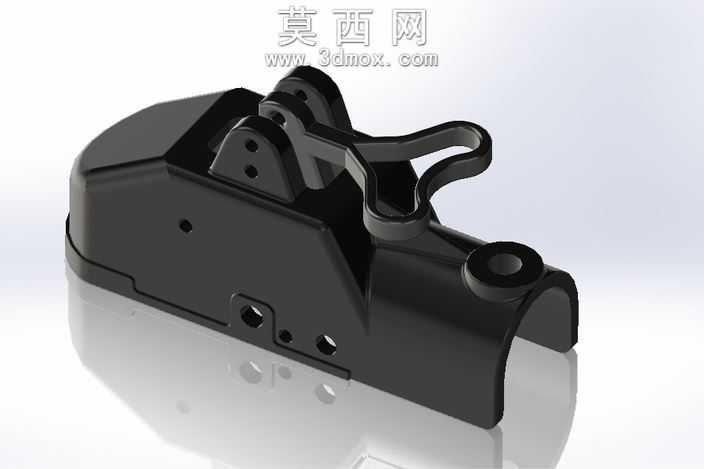

该模型为拖车连接对位用的锁紧机械构件，整体采用三维参数化建模方式完成全结构设计，建模过程中对各装配位的尺寸公差做了预留校验，确保后续实际加工后各活动部件可顺畅配合。主体基座采用一体化包覆式结构设计，曲面过渡顺滑无棱角，既提升了结构整体的抗冲击强度，也避免使用过程中尖锐边角造成的磕碰损伤。基座上预留了多组不同规格的安装孔位，包含沉头固定孔、铰接定位孔等，孔位位置经过受力仿真校验，可保证安装后整体受力均匀，不会出现局部应力集中导致的结构断裂问题。上部的铰接锁紧构件采用对称式叉形结构设计，搭配弧形弹性锁紧臂，活动铰接处的轴孔配合间隙经过反复调整，既保证锁紧臂可灵活转动完成对位卡合动作，又不会因间隙过大出现连接松旷的问题。渲染阶段采用哑光磨砂硬质工程塑料搭配金属质感的锁紧臂材质，通过光影调整清晰呈现出各结构的凹凸层次与装配关系，基座表面的细微磨砂质感、金属部件的冷调光泽都做了精细化还原，可直观展现成品的实际外观效果。设计过程中充分考虑拖车连接场景的使用需求，对位结构做了导向斜面设计，可在对接过程中自动引导对位，降低对接操作的难度，锁紧臂的卡扣结构经过行程校核，卡合后可形成稳定的锁止状态，避免行驶过程中出现脱开的风险，整体结构兼顾了操作便捷性与连接可靠性，可直接用于后续的工程样机制作与结构优化参考。
