150吨对位法兰式液压油缸三维设计

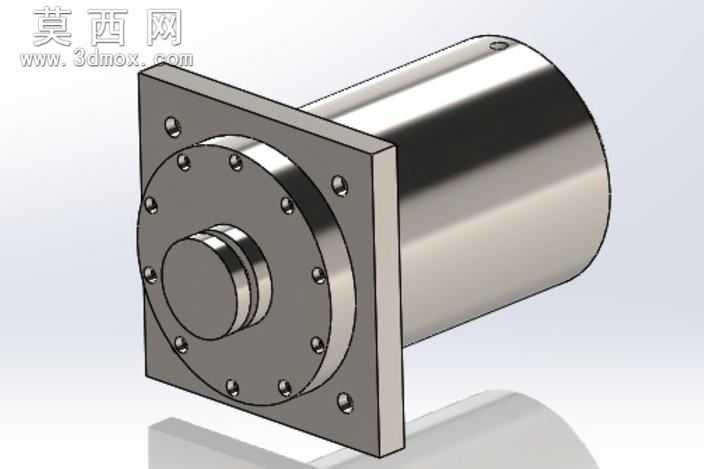

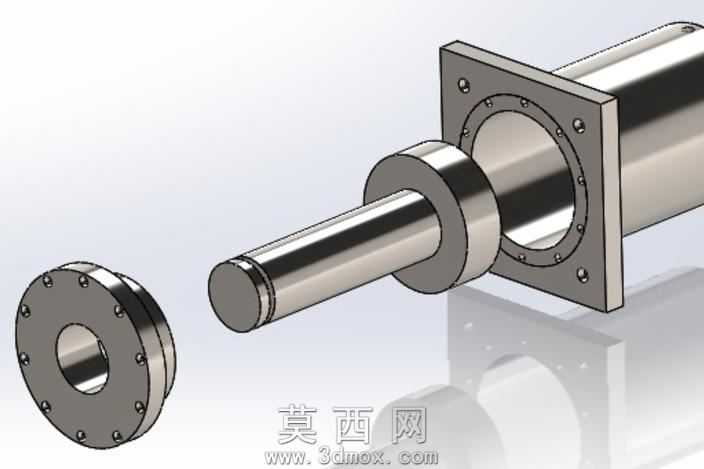

本作品为150吨对位工况专用的法兰式液压油缸三维建模成果，建模过程严格遵循重载液压元件的设计规范，先从核心参数推演入手，确定缸筒内径、活塞杆直径、额定工作压力等核心指标，匹配150吨推力的负载要求，同时兼顾对位作业所需的同轴度精度。建模阶段采用参数化设计逻辑，先绘制各零件的二维草绘截面，通过拉伸、旋转、切除等基础特征完成主体结构搭建，再对法兰安装面的螺栓孔、密封槽、导向套配合位等细节特征做精细化处理，所有配合尺寸均预留合理的公差带，符合液压元件的加工装配要求。渲染环节针对金属材质做了差异化调整，缸筒与活塞杆表面赋予抛光金属材质，模拟镀铬活塞杆的高光镜面效果与缸筒的金属哑光质感，法兰端盖做发蓝处理的金属质感区分，密封件采用丁腈橡胶的哑光深灰材质，通过环境光遮蔽、反射效果调整，让模型呈现出接近真实工业产品的视觉效果，各零件的装配关系清晰可见，拆分展示的法兰端盖与缸体主体可直观呈现内部装配逻辑。结构设计上采用前端法兰安装形式，方便在设备上做定位固定，活塞杆前端做适配对位作业的轴端设计，导向段长度经过优化，可承受大吨位负载下的径向偏载，避免活塞杆出现卡滞问题，密封结构采用多道组合密封设计，兼顾高压下的防泄漏性能与往复运动的耐磨性能，缸体外部的法兰连接螺栓做圆周均布设计，保证大推力工况下的连接强度，整体结构紧凑，受力路径清晰，可直接用于液压系统的方案展示、装配模拟以及后续的工程图导出，为150吨级对位液压作业的设备开发提供直观的三维参考，模型各零件可单独编辑，方便后续根据实际工况做参数调整与结构优化。
