精密导轨式气动夹头夹持工装结构

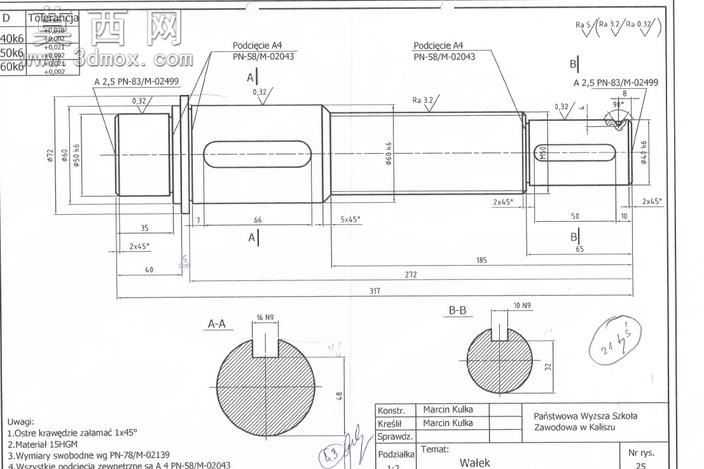

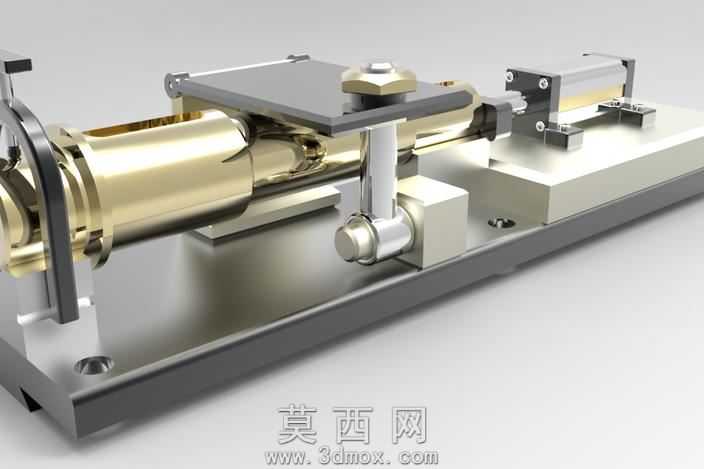

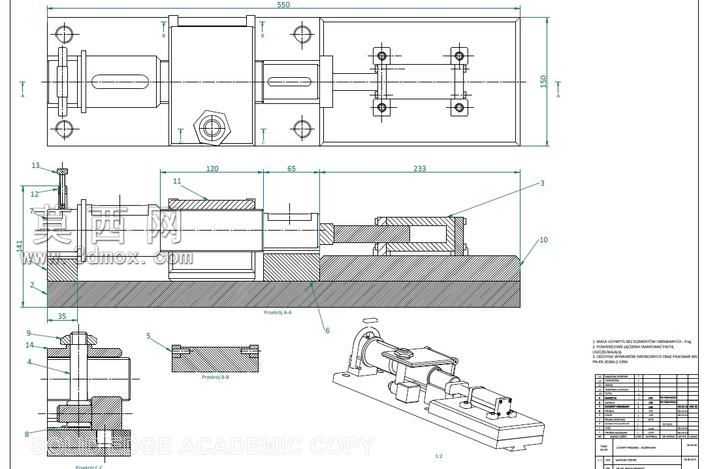

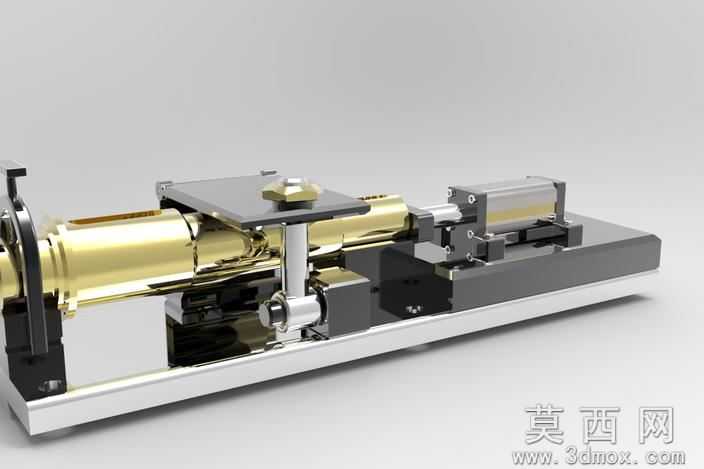

该三维模型为精密导轨式气动夹头夹持工装，整体采用模块化设计思路，在三维建模过程中严格遵循机械装配的公差配合规范，对每一个零部件的尺寸参数进行精准设定，确保各组件装配后无干涉、运行顺滑。建模阶段先完成底座基体的特征绘制，采用拉伸、切除等基础特征构建出平整的安装基面，同时预留出标准紧固件的安装孔位，保证工装可直接固定在通用工作台面上。随后构建核心的夹持执行组件，对夹头的黄铜材质部件进行单独建模，还原其圆柱腔体的内部结构，表面做抛光质感的材质处理，模拟金属加工后的光亮金属色泽，同时对夹头的锁紧螺母做六角特征的细节刻画，还原标准紧固件的外形特征。导轨滑动部分采用线性导轨的标准结构建模，滑块与导轨的配合面做精细化处理，添加适当的倒角与圆角特征，避免应力集中的同时还原真实机加工件的工艺细节。驱动端的气动组件建模还原了气缸的缸体、端盖与活塞杆结构，活塞杆与夹头推块的连接部位做同轴度约束，保证动力输出的直线度。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度照射，突出金属部件的高光质感，辅助光源补亮暗部细节，避免结构阴影过深遮挡装配关系。材质分配上区分不同功能部件的质感：底座采用哑光铸铁材质，呈现深灰色磨砂金属质感；导轨与滑块采用镀铬亮面金属材质，突出其高精度加工的表面特性；夹头主体采用黄铜材质，调整金属度与粗糙度参数还原铜合金的温润金属光泽；紧固件采用不锈钢材质，呈现冷调亮面金属效果；气动组件的缸体部分采用阳极氧化铝材质，呈现细腻的银灰色哑光金属质感。整体结构设计兼顾夹持稳定性与动作顺滑性，夹头的开合行程经过参数化设定，可适配一定直径范围内的轴类零件装夹，导轨导向结构保证夹头动作过程中无径向偏移，锁紧机构可在夹持到位后提供足够的夹紧力，避免加工过程中工件松动。建模过程中对所有活动部件添加了运动约束，可在三维软件中模拟夹头的开合动作，验证结构的运动合理性，同时所有零部件均采用可编辑的参数化特征构建，方便后续根据实际使用需求调整尺寸参数，适配不同的装夹场景。
