通用电气发动机托架轻量化结构设计

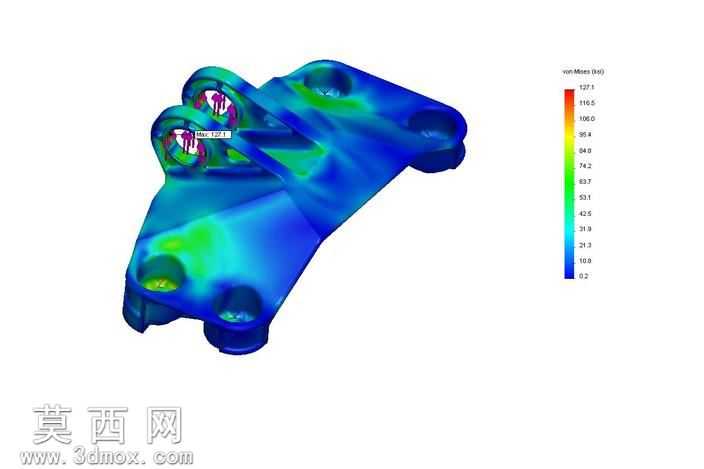

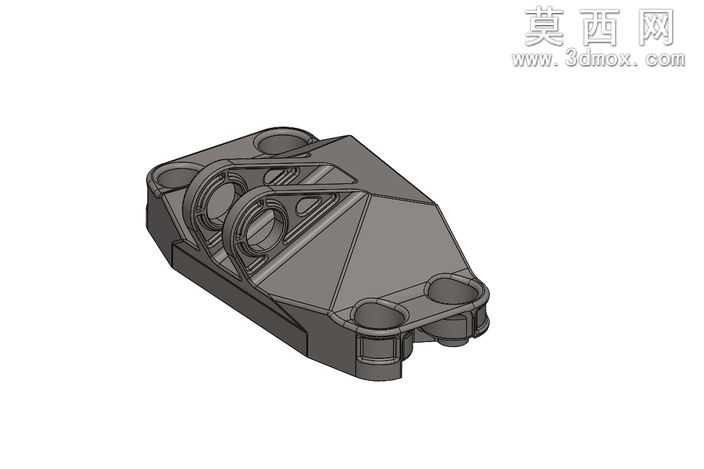

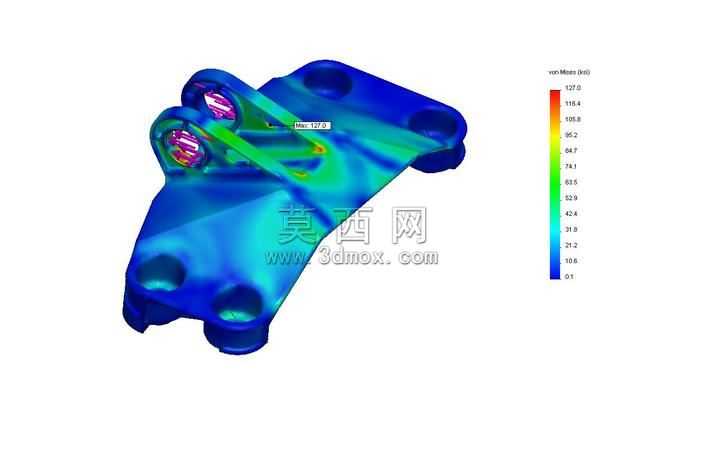

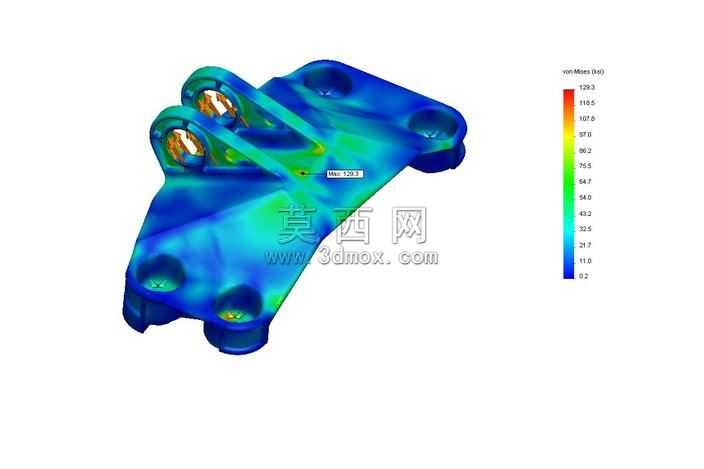

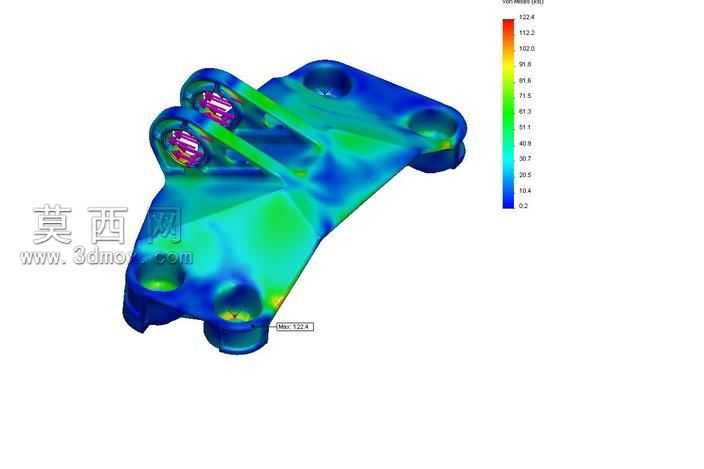

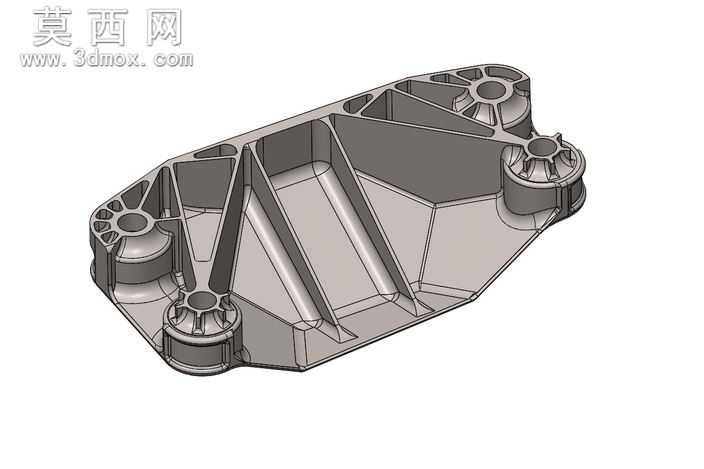

本模型为通用电气配套的发动机托架优化版本，建模阶段以动力总成安装的实际工况为核心依据，先完成基础安装接口的参数化定位，严格匹配发动机对应点位的安装孔位坐标、孔径公差与贴合面平面度要求，确保托架与发动机本体、附属安装基座的对接精度完全符合装配规范。结构设计上采用拓扑优化思路，在保证整体结构刚度、强度满足动态载荷要求的前提下，对非受力区域进行大面积镂空减重，通过多组交叉加强筋在关键受力路径上形成连续传力结构，既避免了实心结构带来的冗余重量，又能有效分散发动机运行过程中产生的振动载荷与冲击应力，从模型标注的质量特性可以看到，优化后托架重量大幅降低，减重效果显著，可有效减少动力总成的整体自重，提升配套设备的运行能效。建模过程中对所有安装孔位做了同轴度、孔位间距的参数化约束，安装贴合面预留了合理的工艺余量，圆角过渡区域均做了应力释放处理，避免应力集中导致的结构疲劳损坏。材质设定上选用高强度铸造铝合金作为预设基材，渲染阶段还原了金属基材哑光磨砂的表面质感，对加强筋的棱边、安装孔的倒角做了光影强化处理，清晰展现结构的受力走向与空间布局，整体结构兼顾了安装适配性、结构可靠性与轻量化需求，可直接用于发动机配套安装结构的方案验证、装配干涉检查与力学性能仿真分析，为后续的铸件开模、工艺试制提供精准的三维数据支撑。
