Arducopter光学流量传感器安装支架

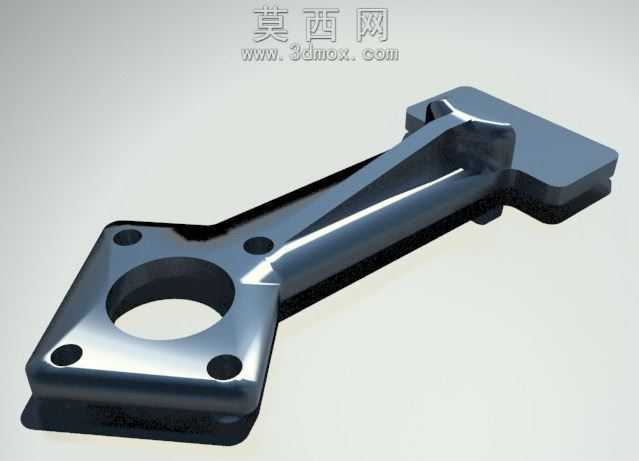

本作品为适配Arducopter/Ardupilot开源飞控平台的光学流量传感器安装支架，整体采用一体化结构设计，建模阶段以功能适配为核心逻辑，首先基于X配置博士Arducopter3机型的安装空间尺寸完成基准草图绘制，精准匹配飞控平台预设的安装孔位坐标，确保支架安装后不会与机身现有结构、动力组件产生干涉。建模过程中对支架主体承力臂做了变截面过渡处理，从安装法兰端到传感器固定端逐步收窄厚度，在保证结构刚性的前提下尽可能降低整体重量，适配无人机对配件轻量化的严苛要求。安装法兰端采用方形带孔布局，四个定位孔分别对应机身预设安装点位，中心大尺寸镂空设计既可以减轻法兰端自重，也能为传感器接线预留充足的走线空间，避免线材挤压弯折造成信号传输故障。支架表面做了圆角过渡处理，所有棱边均做了倒角去锐处理，既可以避免安装过程中划伤操作人员或机身线材，也能减少飞行过程中的风阻系数，降低支架对无人机飞行姿态的干扰。渲染阶段采用金属哑光材质模拟实际加工使用的铝合金阳极氧化效果，材质参数调整为低反光、高磨砂度的质感，还原工业级无人机配件的真实外观表现，光影渲染时采用侧上方45度柔光打光，清晰呈现支架的结构轮廓、过渡曲面以及孔位布局，直观展示各部分的结构细节与尺寸比例。设计过程中充分考虑了3D打印与CNC加工两种生产工艺的适配性，所有壁厚均设置在1.5mm以上，孔位边缘预留了加工余量，既可以满足FDM3D打印的最小壁厚要求，也适配CNC铣削加工的走刀路径，无需二次修改模型即可直接投入生产制作。支架整体结构受力均匀，承力臂处的加强筋结构与主体一体化成型，可有效抵御飞行过程中的振动冲击，保证光学流量传感器在飞行过程中保持稳定的安装姿态，确保传感器数据采集的准确性，为无人机的定点悬停、位置保持功能提供可靠的硬件支撑。
