杯类提升返回输送机构三维设计

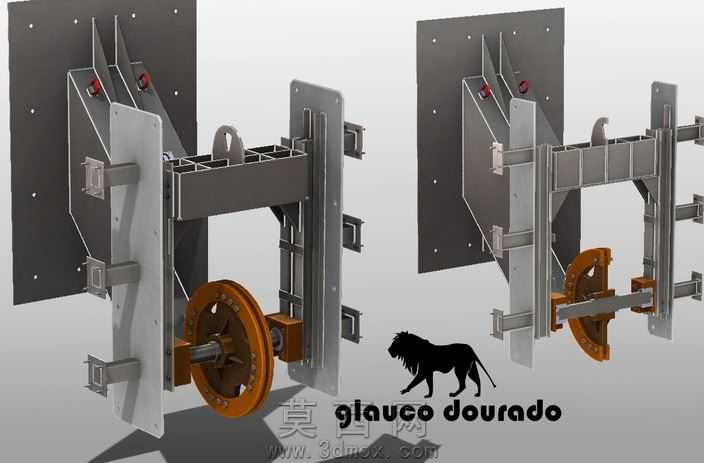

本作品为杯类物料提升返回输送的配套机械结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工装配的公差规范，对每一处连接结构、运动部件都做了干涉校验，确保各组件可完成实际装配与预期动作。结构主体分为安装背板、支撑框架、侧向导轨、对重组件、转轴轮组几大模块，安装背板采用带阵列安装孔的板式结构，可直接适配不同规格的设备机架安装需求，支撑框架采用矩形截面型材拼接成型，兼顾结构刚性与整体轻量化需求，框架与背板之间通过多组L型连接角座实现固定，连接位置设置加强筋结构，避免长期受载出现结构变形。侧向导轨沿物料输送路径布置，导轨工作面做了平滑过渡处理，可引导杯类载具沿既定轨迹完成升降与返回动作，导轮与导轨的配合间隙经过反复调整，既保证运动顺畅无卡滞，又避免间隙过大出现运行晃动。对重组件沿框架内侧的导向槽布置，与载具侧通过柔性连接件实现重量平衡，可大幅降低驱动端的负载扭矩，提升设备运行的稳定性与能耗表现。转轴轮组作为动力传递的核心部件，轮体采用耐磨材质设计，与转轴之间通过键连接实现扭矩传递，转轴两端配置带座轴承支撑，轴承座与框架之间设置可调安装位，可根据实际装配需求调整轮组的张紧程度。渲染阶段针对不同部件做了差异化材质赋予，金属结构件采用哑光喷塑钢材材质，运动轮体采用铜合金质感材质，安装紧固件采用镀锌标准件材质，背板做了深色磨砂质感处理，通过光影调整突出各部件的结构层次与装配关系，清晰展现整体结构的布局逻辑。设计过程中充分考虑了结构的维护便捷性，所有易损部件都采用快拆式安装结构，无需复杂工具即可完成更换，各运动副的润滑点位都预留了操作空间，可有效降低后期运维成本，整体结构可直接集成到自动化杯类处理生产线中，完成空杯的回流提升输送工序。
