二级同轴式机械速度减速器结构设计

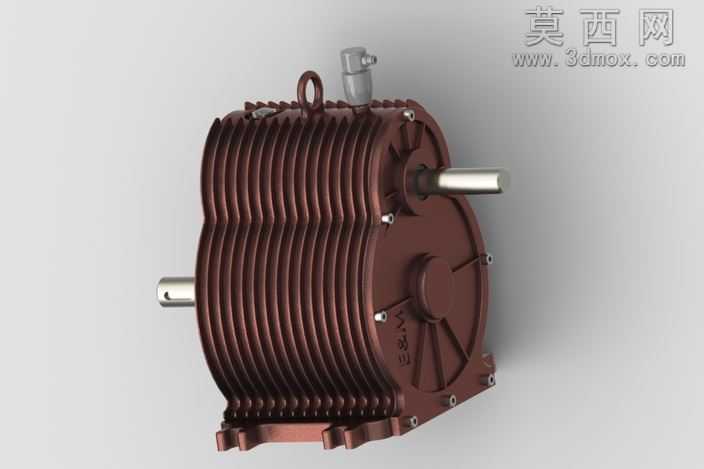

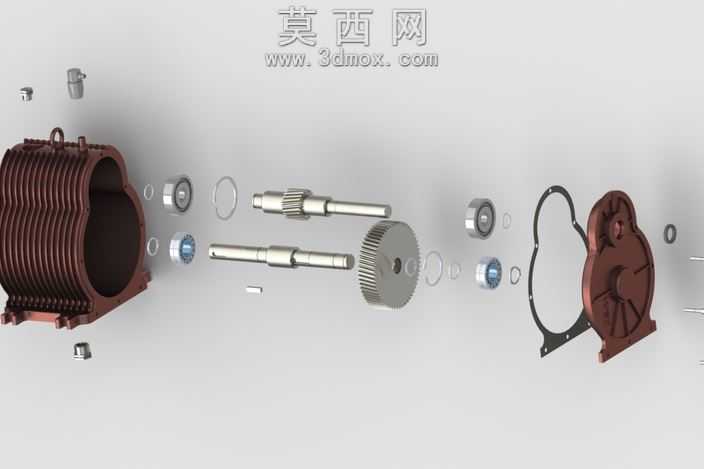

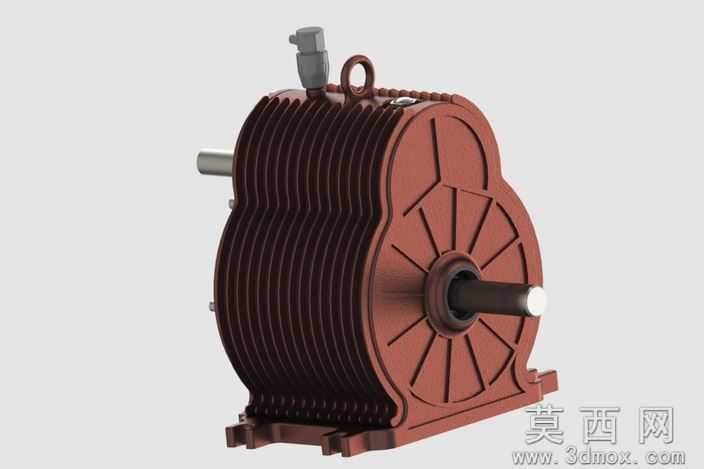

本作品为同轴式二级圆柱齿轮速度减速器三维建模成果，建模过程严格遵循机械设计规范，先通过参数化草图绘制完成各核心零件的轮廓定义，再通过拉伸、旋转、切除等特征操作完成零件实体构建，所有尺寸均按照减速器传动比分配、齿轮强度校核、轴系刚度验算的结果设定，保证各零件间的装配公差符合机械加工要求。模型完整还原了减速器的全部组成结构，包含带散热筋的铸铁箱体、两级传动的圆柱直齿轮、两根阶梯式传动轴、深沟球轴承、轴承端盖、密封垫片、定位销、连接螺栓、观察油标、放油螺塞等全部零部件，建模时对箱体的散热筋结构、轴肩定位结构、齿轮的齿廓渐开线曲面、轴承的滚动体与保持架结构都做了精细化还原，未做过度简化处理。材质渲染阶段，为铸铁箱体赋予了哑光深棕铸铁材质，还原铸造件的粗糙表面质感；为齿轮、传动轴等传动零件赋予了调质钢的金属哑光材质，体现机加工零件的表面精度；为轴承滚动体、密封件分别赋予轴承钢的亮面金属材质与橡胶的哑光深色材质，不同材质的区分让各零件的功能属性一目了然。装配过程按照实际装配工艺顺序完成，先将轴承、齿轮依次装配到两根传动轴上完成轴系子装配，再将轴系组件装入箱体腔体，依次安装轴承端盖、密封件、侧盖，最后完成紧固件的装配，所有配合关系均按照实际机械配合设定，齿轮啮合配合、轴承与轴的过渡配合、端盖与箱体的间隙配合都做了准确约束，可直接用于爆炸视图制作、运动仿真演示，也可作为机械设计课程教学、减速器结构认知、非标传动设备选型参考的数字化模型，清晰展现二级减速器的动力传递路径与结构组成逻辑。
