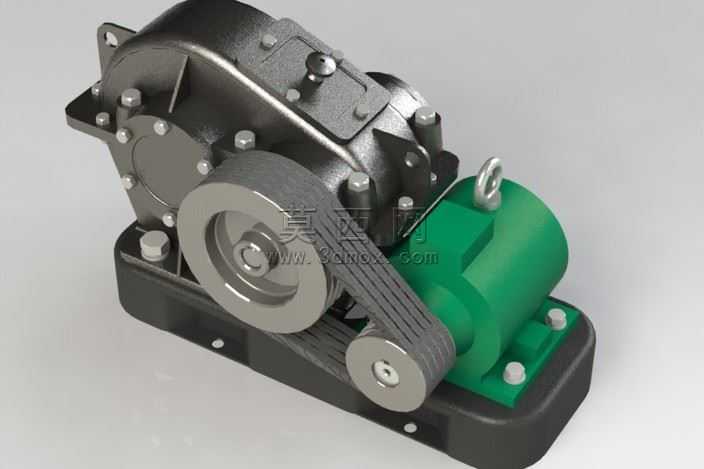

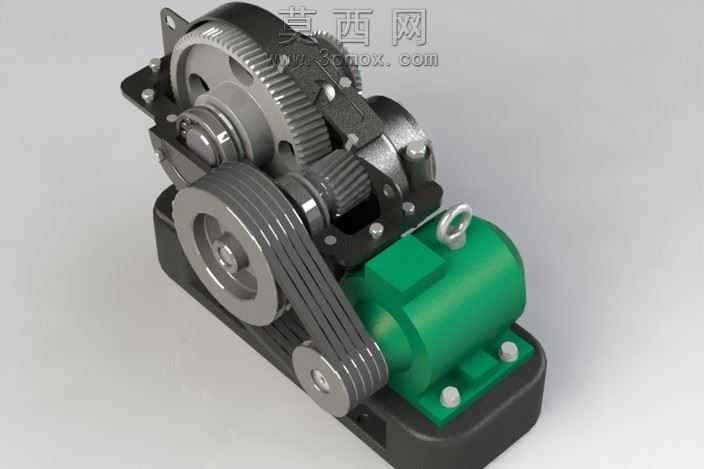

带皮带传动的单级圆柱齿轮减速装置

车间里常规单级圆柱齿轮减速装置常遇到输入端冲击载荷直接打齿的问题，这款带三角带前置传动的结构，刚好能把启动瞬间的峰值扭矩先靠皮带的弹性滑移卸掉一部分，避免硬连接状态下齿轮齿根受交变应力过早出现疲劳裂纹。带轮的轮槽角度没有照搬通用手册的38度标准值，结合配套三角带的张紧行程做了0.5度的微调，槽面的粗糙度控制在Ra1.6到Ra3.2之间，既不会因为太光滑出现皮带打滑丢转，也不会因为过于粗糙加剧带体的磨损，日常运维时不用频繁调整张紧螺栓的预紧量。齿轮副的侧隙留了0.08毫米的间隙，没有追求极限的零侧隙传动，毕竟这类减速装置多配套小型输送、搅拌类设备，常温下连续运转时齿轮本体升温会带来微小的热膨胀，预留的侧隙刚好能抵消热变形量，避免运转时出现卡滞、闷车的情况。箱体的安装脚做了加厚的翻边处理，和底座接触的平面预留了0.02毫米的刮研余量，现场安装时不用额外垫铜皮就能保证整机的水平度，输出轴的同轴度偏差能控制在允许范围内，不会出现轴端密封件偏磨漏油的问题。吊环的安装位置特意选在箱体重心偏电机侧的位置，现场吊装时整机不会出现倾斜晃荡，能直接对准安装位的螺栓孔，不用人工反复撬动对位。电机和减速箱的连接座做了一体化的铸造成型，没有采用分体拼接的结构，避免长期运转后连接螺栓松动带来的同轴度偏差，皮带的张紧力能始终保持在合理区间，不会出现皮带偏磨、掉带的情况。端盖和箱体的配合面开了浅槽放置O型密封圈，没有采用传统的纸垫密封，耐油橡胶的密封圈能适应不同季节的温度变化，不会因为低温脆化或者高温软化出现渗漏，日常维护时拆开端盖检查齿轮磨损情况后，重新装配也不用反复更换密封垫。输出轴的键槽采用了圆角过渡设计，没有用直角键槽，避免应力集中导致轴头在重载下出现断裂，键的配合选了较松的过渡配合，现场更换联轴器或者传动轮时，不用拉马反复敲击就能顺利拆装，不会损伤轴颈的配合面。
