通用电气发动机托架优化结构设计

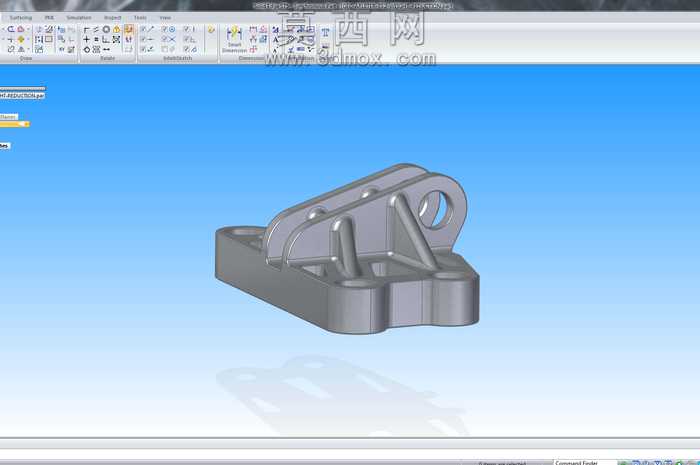

本模型为通用电气发动机配套托架的优化改型设计，采用三维参数化建模软件完成全流程设计工作，建模阶段首先梳理原始托架的承载边界条件，明确发动机安装点位的定位公差、静动态载荷分布要求，以原始版本的安装接口尺寸为基准开展结构迭代。建模过程中优先保留底座与发动机对接的所有安装孔位、连接法兰的配合尺寸，确保改型后托架可直接适配原有安装工位，无需调整周边配套构件的位置。针对托架的支撑肋板结构开展拓扑优化分析，在保证整体结构刚度、强度满足工况要求的前提下，去除非承载区域的冗余材料，将支架重量调整至33.2，相较原始版本实现有效减重，同时提升材料利用率。模型的材质设定选用常用的铸造铝合金参数，渲染阶段还原金属构件的哑光磨砂质感，清晰呈现各部位的倒角、拔模斜度等工艺特征，肋板与底座衔接处均设置圆滑过渡结构，避免应力集中问题，提升构件的疲劳使用寿命。整体结构采用一体化底座加双侧支撑臂的布局，支撑臂上预留的铰接孔位精度符合装配公差要求，底座的安装平面设置定位凸台，保证安装时的对位精度，各加强筋的排布方向与主载荷传递路径一致，可有效分散发动机运行过程中产生的振动载荷，降低结构共振风险。设计过程中同步考虑了构件的加工工艺性，所有外露棱边均设置工艺倒角，支撑结构的壁厚均匀，符合铸造加工的工艺要求，避免出现壁厚突变导致的铸造缺陷，同时兼顾了装配操作的便利性，螺栓安装点位预留足够的操作空间，可满足常规工具的装配作业需求。
