航空动力系统的安装支座长期处于高振动、高交变载荷的服役环境,传统铸造支架往往为了满足安全系数盲目增厚,带来整机死重偏高、燃油经济性下降的问题。本次优化后的发动机支架,在保留全部安装接口与承载能力的前提下,相比原始设计实现了33.2%的重量削减,是典型的面向增材制造与拓扑优化思路落地的结构件。

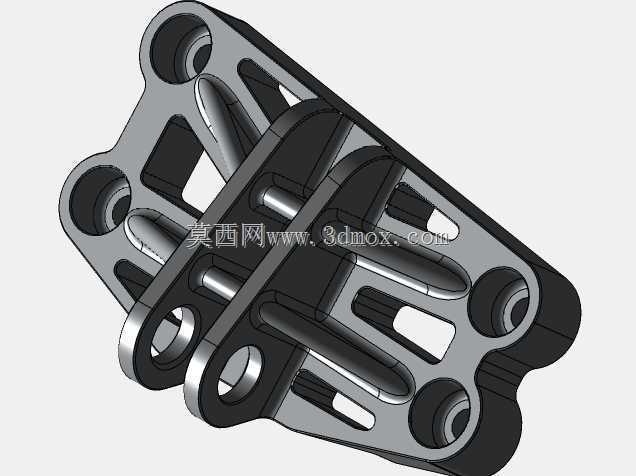

从实际装机场景来看,这类支架一端通过底部的双凸台安装面与发动机舱承力框架或机身防火墙刚性连接,另一端的双耳铰接孔用于吊挂发动机本体或连接推力拉杆,工作中需要同时承受发动机自重、起飞阶段的过载冲击、涡轮运转产生的高频振动,以及热膨胀带来的微量位移。结构设计上没有采用整块实体铣削的保守方案,而是把材料沿着主载荷传递路径进行分布:底部为连续的平直安装基面,保证与对接框架的面接触刚度,避免局部压溃;中部通过多道斜向加强筋把底部载荷导向顶部铰接耳板,筋板之间大面积去除材料,形成通透的镂空腔体,既削减了非承载区的多余质量,也为管路、线束穿行预留了空间。
顶部的铰接耳采用同轴双孔布局,孔位周边做了局部加厚凸缘,用来分散销轴传递的集中载荷,防止耳片在反复拉压下出现孔边撕裂。筋板与底板、耳板的交接位置全部采用大圆角过渡,从根源上降低应力集中系数,这一点在振动疲劳工况下尤为关键——尖锐转角往往是裂纹萌生的起始点,圆滑过渡可以让应力流平顺通过整个构件。外形轮廓上,支架整体呈低重心的梯台形态,底部宽度大于顶部铰接端,安装后支撑跨距更大,抗倾覆能力更强;底板上预留的安装螺栓孔位置与原机接口完全一致,不需要改动周边机身结构即可直接替换原有铸件,适配现有装配流水线。

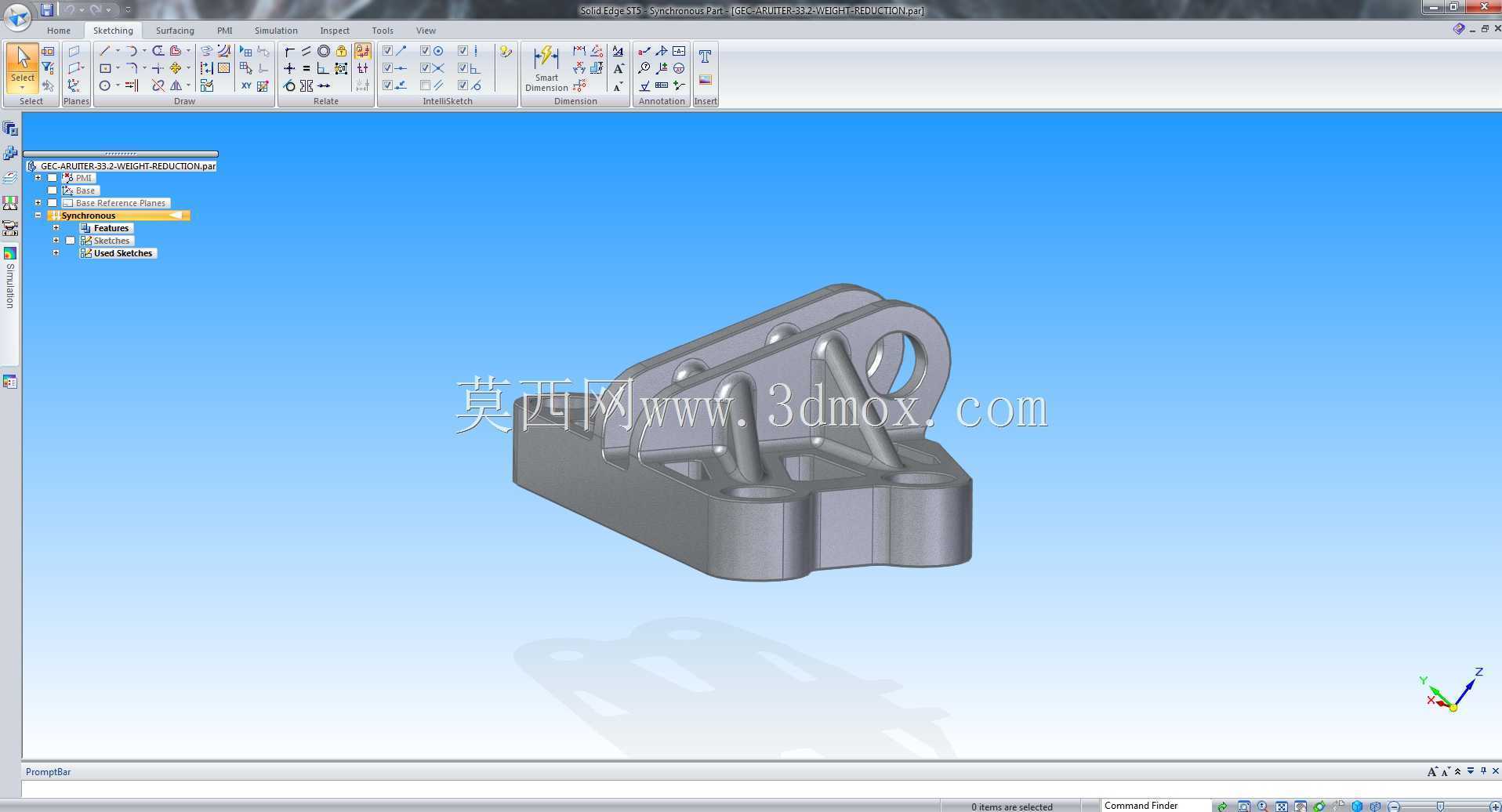

建模过程中优先保证了安装边界的准确性:底部安装面的平面度、螺栓孔的孔位间距、顶部铰接孔的同轴度都按照装机配合公差进行约束,结构工程师在做整机装配校核时,可以直接把该支架导入动力总成数模,检查发动机吊挂姿态、与周边油管和防火墙的间隙是否满足要求。镂空区域的内壁壁厚均匀,适配金属3D打印或精密铸造工艺,避免出现壁厚突变导致的成型缺陷;外露的非加工面保留了工艺自然成型的余量,安装面与铰接孔则预留了后续机加工的余量基准。
在功能特性上,优化后的支架不仅减重明显,更低的自身质量也意味着支架自身的惯性力更小,发动机运转时传递到机身的振动激励相应降低,对提升机舱NVH表现、延长周边紧固件疲劳寿命都有正向作用。通透的镂空结构同时减少了支架在热环境下的热容量,发动机舱温度变化时构件升温更均匀,热应力累积更小。对于从事动力总成结构设计、飞行器部件轻量化开发的工程师来说,该结构完整呈现了从载荷路径分析、拓扑减重到工艺可行性校核的完整思路,可作为同类承力支座优化设计的参考参照,也可用于教学演示中讲解加强筋布局、应力分散与安装接口匹配的工程逻辑。
