钢管桁架式越野车底盘车架结构设计

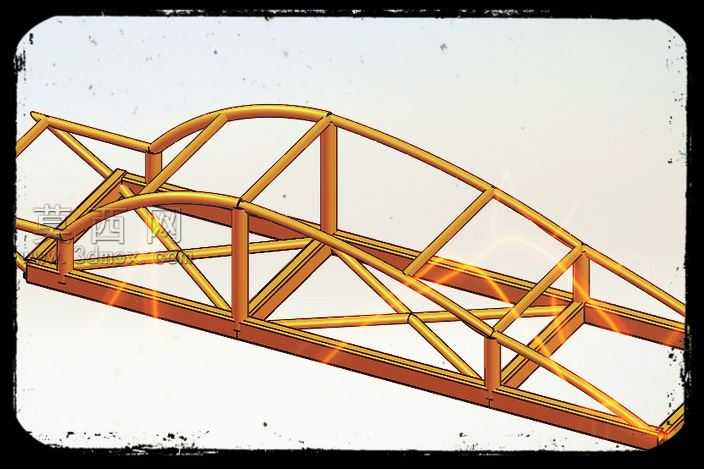

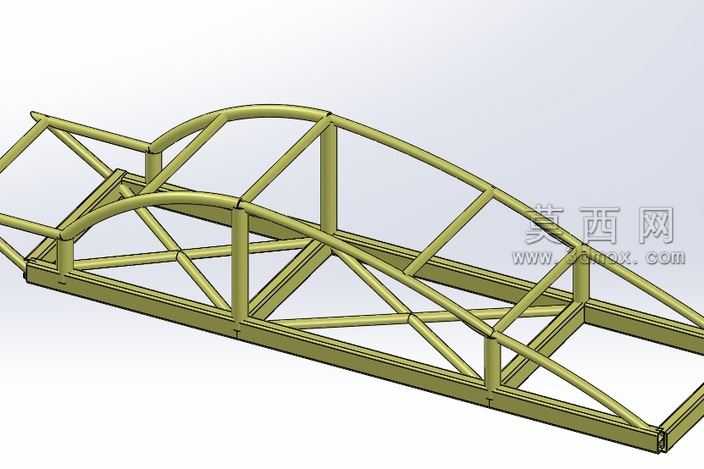

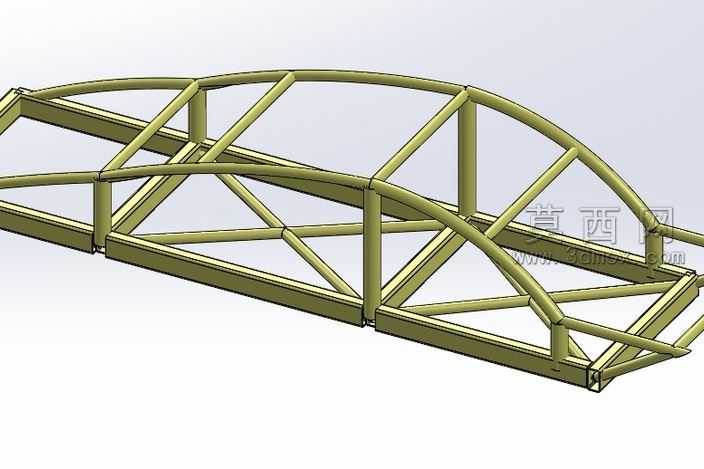

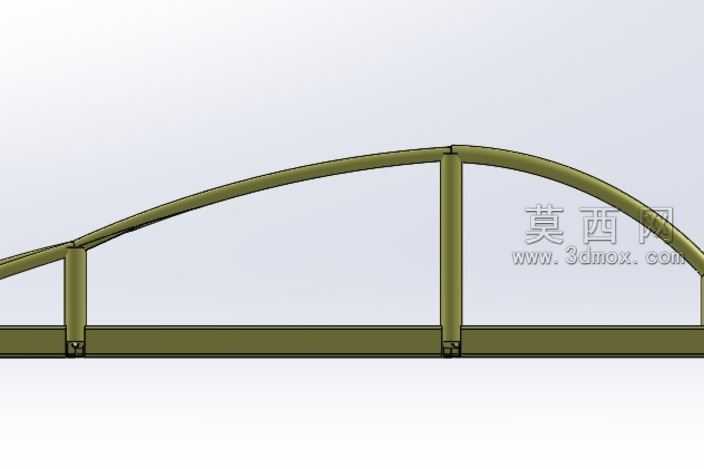

该作品为钢管桁架式BUGGY越野车底盘车架三维模型，整体采用空间管桁架结构形式完成建模设计，建模过程中严格遵循越野车辆底盘的力学承载逻辑，以等直径钢管作为基础建模单元，通过三维软件的焊件模块完成各管件的拼接、裁切与节点对接设计，所有管件交接处均做了贴合式的相贯线裁切处理，保证管件连接位置的贴合精度，避免出现结构干涉或虚接的问题。模型材质设定为高强度合金结构钢，渲染时赋予了橄榄绿哑光金属漆面效果，既还原了越野车架的工业质感，也清晰呈现出每一段管件的走向与连接关系。从结构设计来看，车架整体分为前部动力安装区、中部驾乘承载区、后部传动安装区三个功能段，前部采用斜向交叉撑管布局，预留出发动机、转向机构的安装点位，交叉撑管可有效分散越野工况下的正面冲击载荷；中部驾乘区采用弧形上拱的顶管设计，既提升了驾乘空间的头部余量，也通过拱形结构优化了侧翻工况下的顶部承载能力，侧围位置设置多道纵向与斜向支撑管，形成稳定的三角形受力单元，大幅提升车架的抗扭刚度；后部采用平直纵梁搭配斜向撑杆的布局，为悬架、后桥、传动系统预留了充足的安装空间，底部设置通长的纵向边梁，作为整车承载的基础受力构件，可将各个点位的载荷均匀分散到整个车架结构上。设计过程中充分考虑了越野场景的复杂受力需求，所有管件的排布均沿应力传递路径布置，在保证结构强度的前提下尽可能减少冗余管件，实现了轻量化与高刚性的平衡，节点位置的连接设计也兼顾了焊接加工的工艺可行性，不存在难以加工的封闭死角，整体结构既符合管架式越野车的设计规范，也具备实际生产参考价值。
