双作用液压缸结构装配三维设计

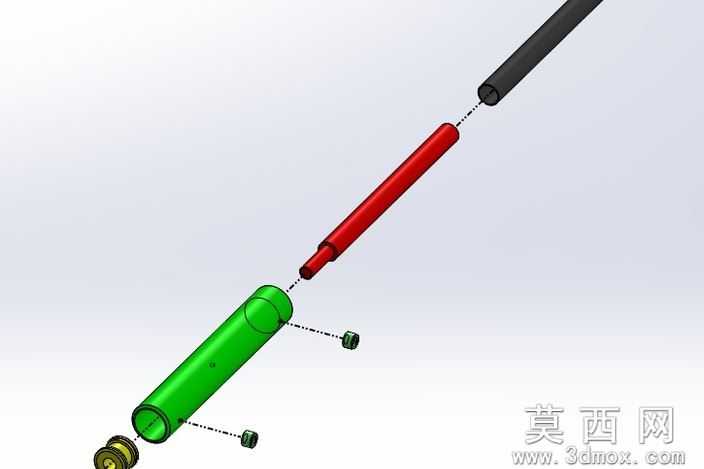

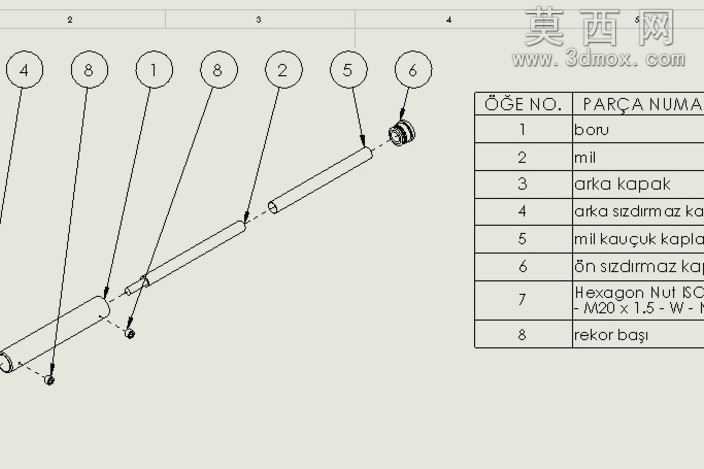

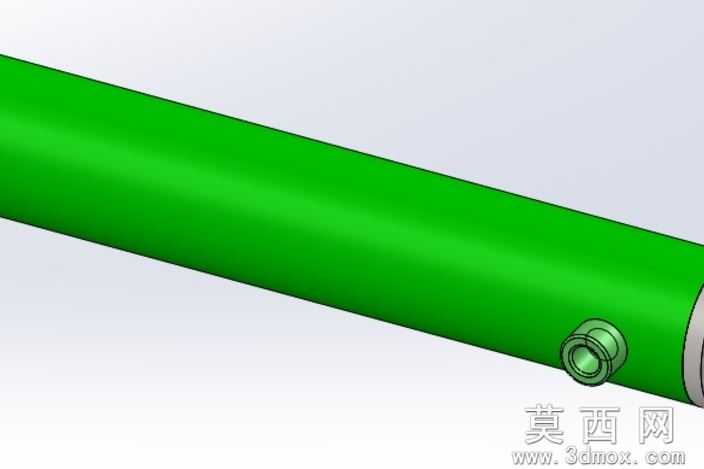

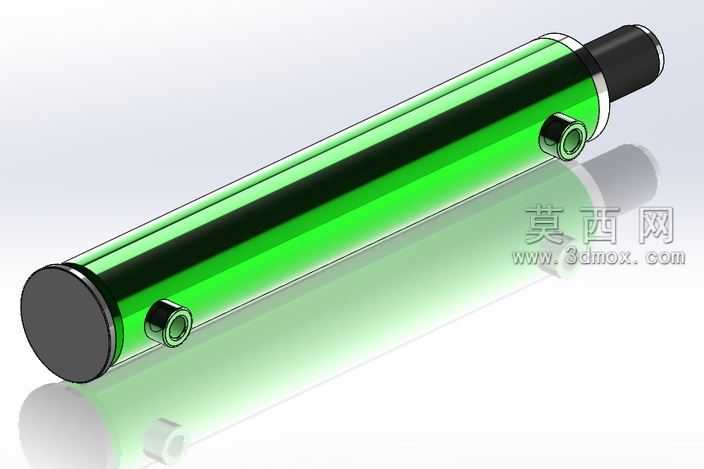

本作品为双作用液压缸的完整三维装配设计，采用三维建模软件完成全参数化构建，所有零件均按照实际液压元件的加工尺寸与装配公差进行绘制，完整还原了双作用液压缸的真实结构与装配逻辑。建模过程中首先对缸筒、活塞杆、前后端盖、密封组件、锁紧螺母等核心零件进行单独建模，针对缸筒内壁的高精度配合面、活塞杆的镀铬层装配面、密封槽的标准尺寸都做了精准的参数约束，确保各零件在装配时可以实现无干涉的配合状态。装配阶段按照实际生产的装配流程进行约束添加，先将活塞杆与活塞组件完成同轴与端面贴合约束，再依次装入前端盖密封件、导向套，之后将整体推入缸筒内部，最后装配后端盖、油口接头与锁紧螺母，所有运动副均保留了实际的活动自由度，可直观模拟双作用液压缸的双向伸缩动作。材质渲染方面，针对不同零件赋予了对应真实材质，缸筒与端盖采用铸铁哑光金属材质，活塞杆采用抛光镀铬的亮面金属材质，密封件采用黑色丁腈橡胶材质，螺母与接头采用镀锌钢材质，油口部位做了防锈处理的材质表现，整体渲染效果贴近工业实物的视觉质感。设计过程中充分考虑了双作用液压缸的工作原理，两个油口分别对应缸筒的无杆腔与有杆腔，通过压力油的进出实现活塞杆的伸出与缩回动作，密封组件的排布完全符合液压元件的密封设计规范，可有效防止液压油的内泄与外泄，导向套的结构设计可保证活塞杆运动时的同轴度，避免出现偏磨问题。整体模型结构完整，零件拆分清晰，可用于液压系统的原理演示、装配教学以及相关液压设备的配套设计参考，模型的参数化结构也支持后续根据不同的缸径、行程参数进行快速修改调整，适配不同的使用工况需求。
