诊断设备配套Amp夹结构三维设计

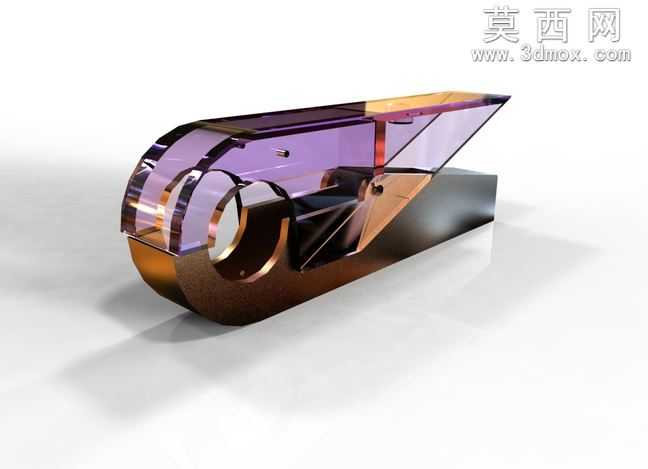

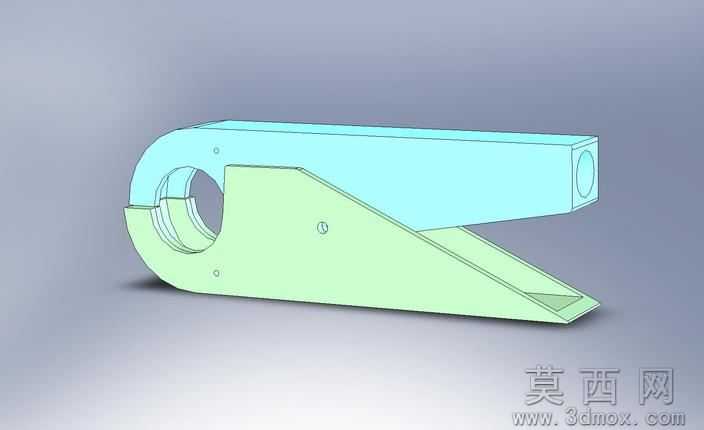

本次设计的Amp夹为诊断设备配套的专用夹持构件，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各装配配合面的尺寸精度，为后续的加工生产与实际装配提供可靠的三维数据支撑。模型构建阶段首先完成主体轮廓的草图绘制，针对夹体的弧形铰接孔位，采用同心圆约束与尺寸锁定的方式保证孔位同轴度，避免后续铰接部件装配时出现卡滞、错位的问题；夹身的倾斜支撑结构通过拉伸拔模特征一体成型，既保证了构件的整体结构强度，也减少了不必要的拼接缝隙，提升零件的加工便利性。材质设置上，针对夹体的两个功能分区做了差异化的材质参数调整：上部的套筒连接部分采用亮面浅蓝色工程塑料材质，调整了适当的反光度与粗糙度参数，模拟硬质耐磨工程塑料的表面质感，该部分主要用于与诊断设备的外接杆件做套接配合，端部的圆孔做了倒角处理，避免装配时刮擦配套杆件的表面涂层；下部的夹持基座部分采用淡绿色哑光硬质合金材质，添加了细微的表面颗粒质感，模拟金属构件喷砂处理后的表面效果，该部分为主要的受力承载结构，建模时在边角位置做了圆角过渡处理，避免应力集中导致的构件断裂问题，表面预留的小型定位孔位严格按照装配需求做了位置约束，保证与配套固定件的安装精度。渲染阶段采用柔和的漫反射主光源搭配辅助侧光，清晰呈现夹体的结构轮廓与各部分的衔接关系，阴影参数调整为软边效果，避免生硬阴影遮挡结构细节。设计思路上围绕诊断设备的实际使用需求，在保证夹持稳定性的前提下尽可能简化构件外形，去除多余的冗余结构，让夹体整体重量更轻，同时兼顾结构强度，弧形铰接部位做了加厚处理，应对频繁开合操作的磨损消耗，倾斜的支撑面做了角度优化，保证夹持作业时的受力方向与夹体承重方向一致，提升使用过程中的稳定性，各边的倒角、圆角处理既符合机械加工的工艺要求，也避免尖锐边角对操作人员造成划伤，整体模型的结构完全符合实际生产的工艺要求，可直接导出对应格式用于后续的加工验证与装配调试。
