剪叉式升降支撑X型机械架结构

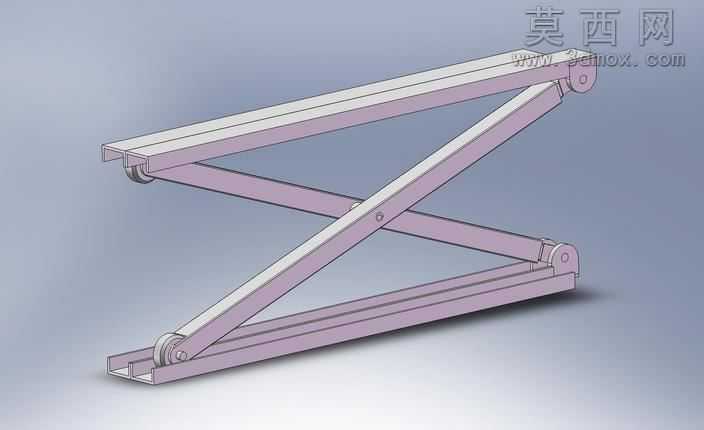

本作品为剪叉式升降支撑X型机械架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械结构运动逻辑，对每一处铰接点位、杆件配合间隙都做了精准的参数约束，确保模型可直接导入运动仿真模块验证升降行程与受力状态。模型整体采用上下两层平行框架搭配交叉铰接剪臂的经典结构，上下框架均采用槽型截面型材设计，既保证了支撑面的结构刚度，又为剪臂端部的滚轮、铰接轴提供了稳定的安装定位空间。交叉布置的两根主剪臂采用等长设计，中部通过铰接销轴实现可转动连接，剪臂两端分别通过铰接轴、滑动滚轮与上下框架连接，当驱动端施加作用力时，剪臂可绕中部铰接点转动，带动上下框架沿垂直方向做相对升降运动，实现高度调节功能。材质渲染方面，整体结构赋予哑光金属材质效果，模拟冷轧钢材经表面防锈处理后的质感，铰接销轴、滚轮等运动部件赋予略深的金属色调，区分固定构件与运动构件，渲染时采用柔和的环境漫反射光照，清晰展现各杆件的轮廓线条与铰接位置的结构细节，无过度夸张的光影效果，还原机械结构的工业质感。设计思路上，该结构充分利用剪叉机构的行程放大特性，在收拢状态下整体占用空间极小，展开后可获得数倍于收拢高度的升降行程，同时交叉杆件的受力分布均匀，可承受较大的垂直载荷，结构稳定性强；建模时对所有配合面都做了公差预留设计，避免运动过程中出现构件干涉，上下框架的端部均设置了限位结构，限制剪臂的最大开合角度，防止升降超出行程出现结构失稳，整体结构简洁可靠，无冗余构件，可作为小型升降工作台、车载升降支撑、设备调平支撑等场景的基础结构参考，也可根据实际载荷需求调整杆件截面尺寸、铰接轴直径等参数，快速衍生出不同承载规格的剪叉升降结构。
