RS232多端口组合器工业通讯设备

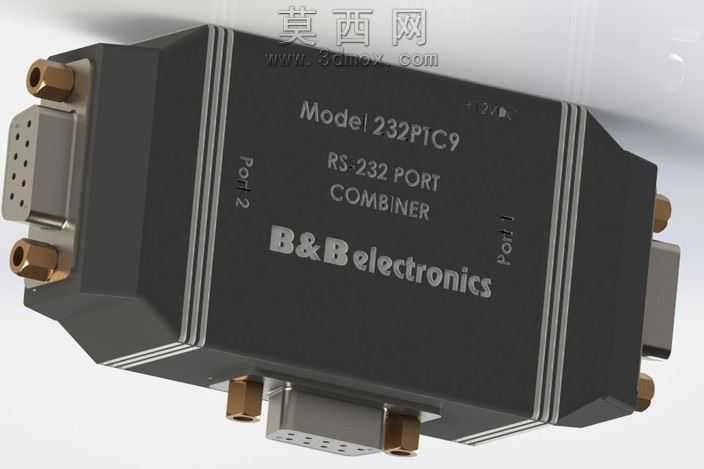

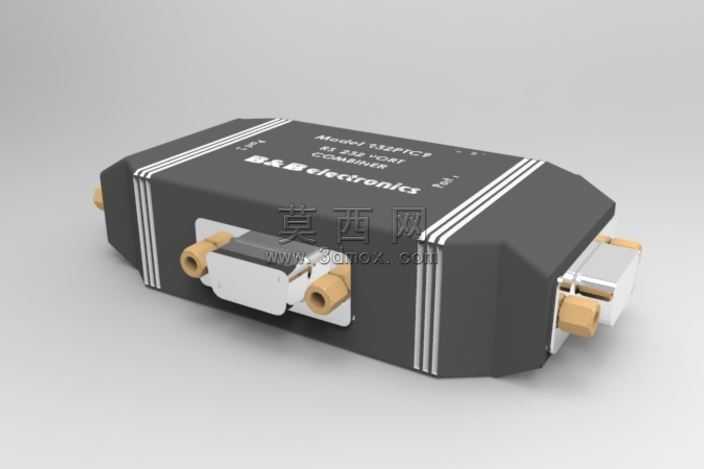

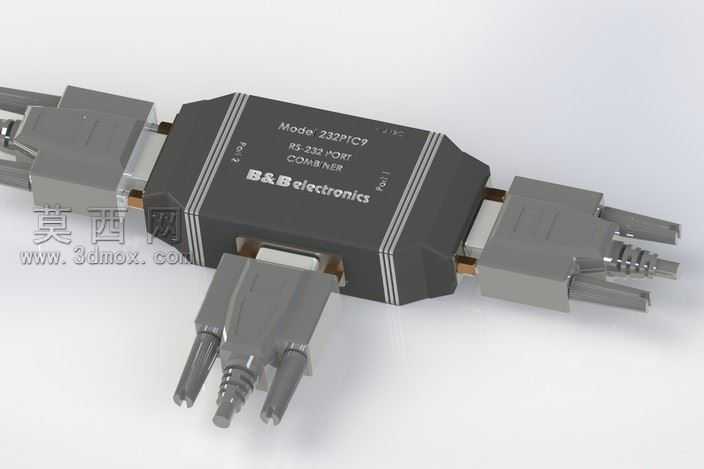

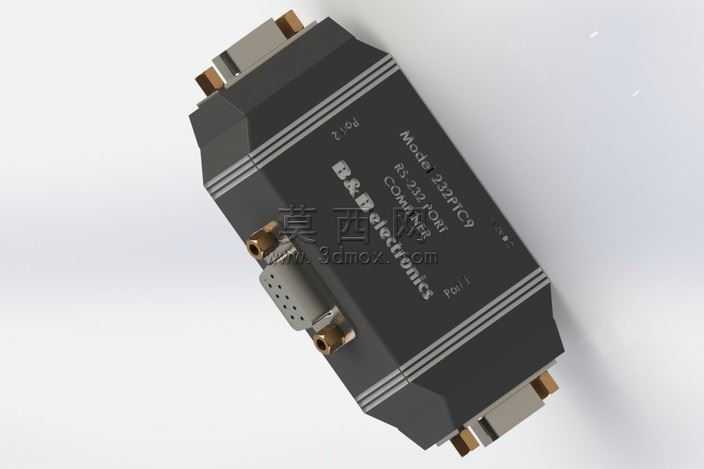

本作品为RS232多端口组合器的三维建模成果，建模过程严格参照实物外观与结构比例开展，首先通过测绘获取设备主体的长宽高参数，确定整体长方体的基础造型，再对壳体表面的品牌标识、型号刻印区域做精细化拓扑处理，避免曲面建模时出现破面与纹理拉伸问题。材质设置阶段，设备主体外壳采用哑光硬质工程塑料材质，调整漫反射灰度值匹配实物的深灰壳体质感，添加细微的磨砂凹凸贴图还原工业塑料的表面肌理，接口部分的金属插针设置高反射金属材质，调整粗糙度参数模拟接插件长期使用的轻微磨损质感，接口处的塑料卡扣部分采用浅灰硬质塑料材质，与主体壳体形成明确的材质层次区分。结构建模上，精准还原设备四个方向的DB9串口接口结构，每个接口的插针排布、卡扣定位槽、接口外壳的防滑纹理都逐一建模还原，壳体侧面的防滑条纹采用阵列凸起结构实现，边缘做0.2mm的圆角处理还原工业产品的注塑工艺特征，壳体表面的品牌字样、型号参数采用凹凸贴图结合法线贴图实现，无需额外建模即可呈现清晰的刻印效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，模拟车间室内照明效果，添加软阴影增强模型的立体感，辅光源补亮接口暗部区域，避免金属插针部分出现死黑，环境贴图采用浅灰色工业场景HDR，让材质反射更贴合真实工业产品的展示效果。设计思路上，建模时优先保证各接口的装配位置精度，确保模型可用于后续的装配干涉检查、产品展示动画制作，所有特征参数均可编辑，方便后续根据不同型号的端口组合器做参数化调整，壳体的分型线位置严格对应真实注塑产品的合模位置，提升模型的工业还原度。
