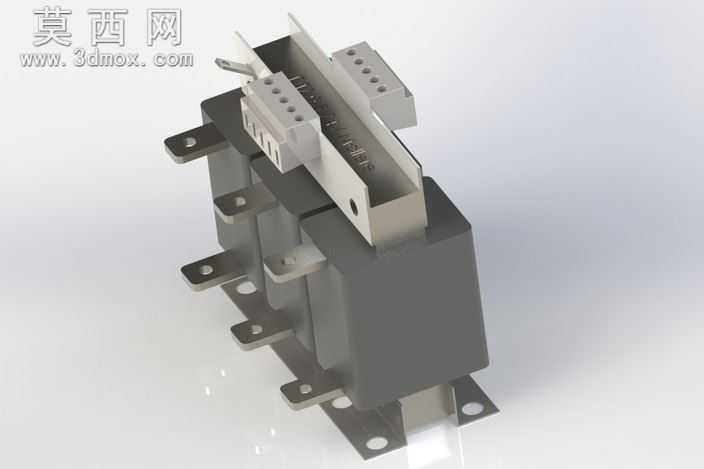

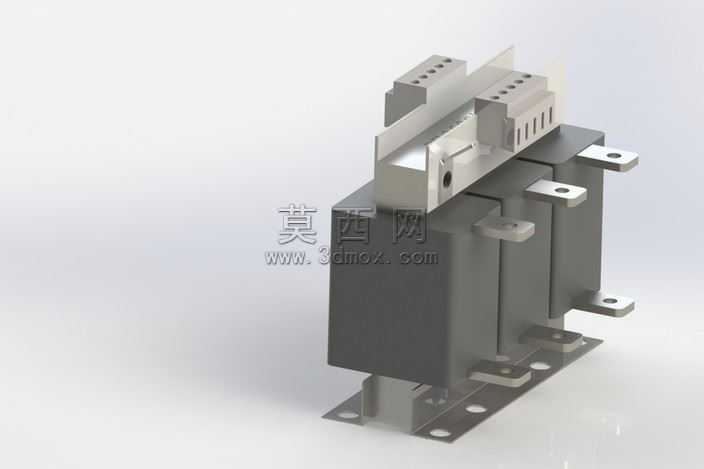

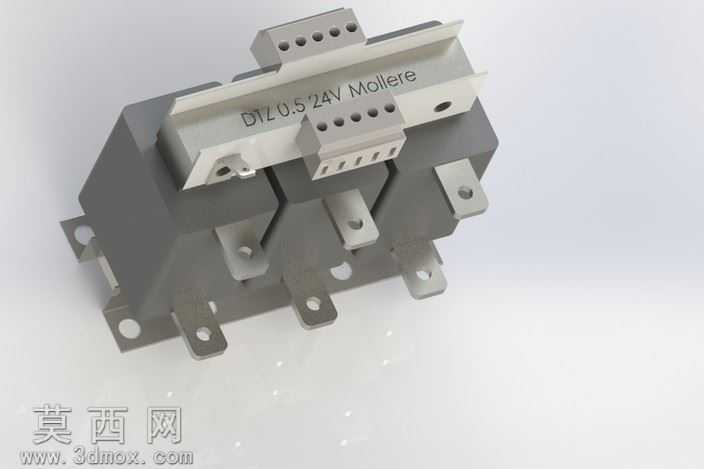

默勒DTZ0.524V低压变压器三维结构模型

本模型为默勒品牌DTZ0.524V低压控制变压器的高精度三维建模成果，建模过程严格遵循实物测绘尺寸与电气元件通用设计规范，在SolidWorks平台中完成全参数化特征构建，确保各部件尺寸公差、装配间隙与实物保持一致。模型整体采用自底向上的装配建模思路，首先拆分出铁芯基座、接线端子排、绝缘固定支架、标识铭牌、安装固定脚等独立零部件，针对每一个零件单独完成草图绘制、特征拉伸、倒角、阵列等操作，其中铁芯基座部分还原了叠片式结构的分层特征，通过线性阵列与组合特征模拟硅钢片叠压后的实体形态，表面赋予哑光深灰磨砂材质，还原金属铁芯经绝缘浸漆后的质感；上部的接线端子排采用亮面金属材质，精准还原每一个接线孔的位置、孔径与端子固定凸台结构，端子排表面蚀刻的型号标识通过贴图特征实现，字体大小、刻印深度与实物完全匹配。绝缘支架部分采用浅灰色工程塑料材质，还原了支架上的定位卡槽、螺丝过孔与加强筋结构，确保支架与铁芯、端子排的装配关系完全符合实际安装逻辑；底部的安装固定脚设计有带沉头孔的安装法兰，还原了固定脚的弯折角度与定位缺口，方便模拟实际柜体安装场景。渲染阶段采用工作室柔和布光方案，通过主光源、补光与环境反射的搭配，突出金属部件的哑光质感与塑料部件的温润质感，避免过度反光掩盖结构细节。模型完整还原了该款控制变压器的内部支撑结构与外部接线布局，所有可活动部件均保留了合理的装配约束关系，可直接用于电气柜装配模拟、低压配电方案演示、教学实训展示等场景，建模过程中对非关键的微小工艺圆角做了适度简化，在保证视觉还原度的同时优化了模型面数，兼顾展示效果与运行流畅度。
