撬装式工业管路集成系统三维设计

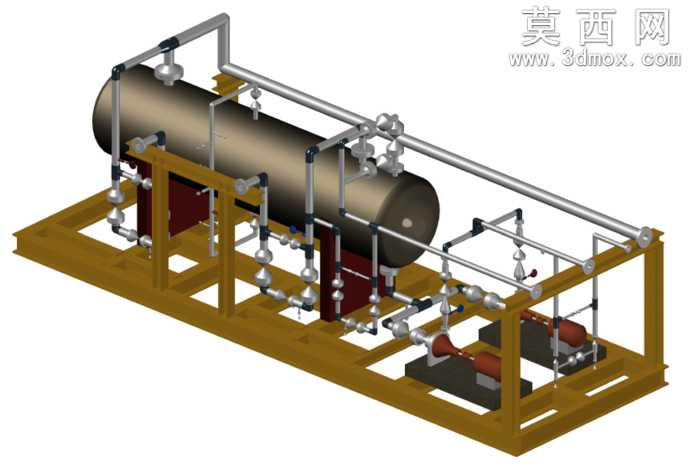

本作品为撬装式工业管路集成系统的三维建模成果，建模过程中严格遵循工业管路设计规范，先完成整体撬装底座的框架结构搭建，采用型钢拼接的框架式底座作为承载基础，对底座的横梁、纵梁连接节点做了精细化建模，还原了型钢的截面特征与焊接拼接的结构细节。在主体卧式罐体建模阶段，准确还原了罐体的圆柱筒体、两端封头的曲面特征，对罐体上的接管开孔、支座连接位置做了精准的位置匹配，保证罐体与底座支座的装配关系完全符合实际安装逻辑。管路系统建模是本作品的核心部分，针对不同管径的输送管道、分支管路做了分层排布，清晰区分了主输送管路与辅助控制管路的走向，对管道的弯头、三通、异径接头等管件做了参数化建模，保证管件与管道的对接完全同轴无错位。管路上搭载的各类阀门、仪表元件均按照工业常用元件的外形比例完成建模，还原了手轮、阀体、法兰连接端的结构特征，所有阀门与管道的法兰连接位置都匹配了对应的法兰盘与密封面结构，清晰呈现了管路系统的控制节点布局。管架与管卡部分的建模充分考虑了管路的固定需求，针对不同高度、不同走向的管路设计了对应的支撑结构，垂直管段的立管支架、水平管段的滑动管托都做了细节还原，保证管路排布的稳定性符合工程实际。材质渲染阶段，为底座型钢赋予了棕黄色工业防锈漆材质，罐体主体赋予了哑光金属材质并搭配深色的鞍座支座材质，管道部分区分了银色金属管道与深色控制管路的材质差异，阀门、仪表元件赋予了对应的金属与非金属材质，通过光影渲染突出了整体结构的层次感，清晰展现了撬装管路系统集成化、模块化的设计特点，完整呈现了流体输送类撬装设备从承载底座到核心罐体、再到管路阀组的全层级装配关系，可用于工业管路布局教学、撬装设备方案展示等场景。
