双交叉流河岸水轮机结构设计模型

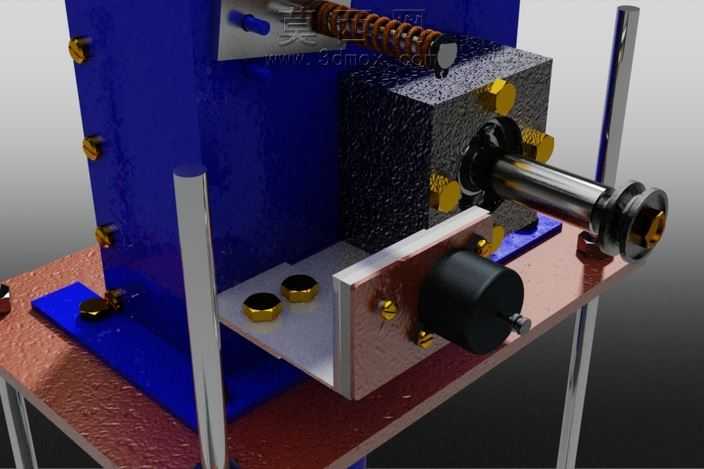

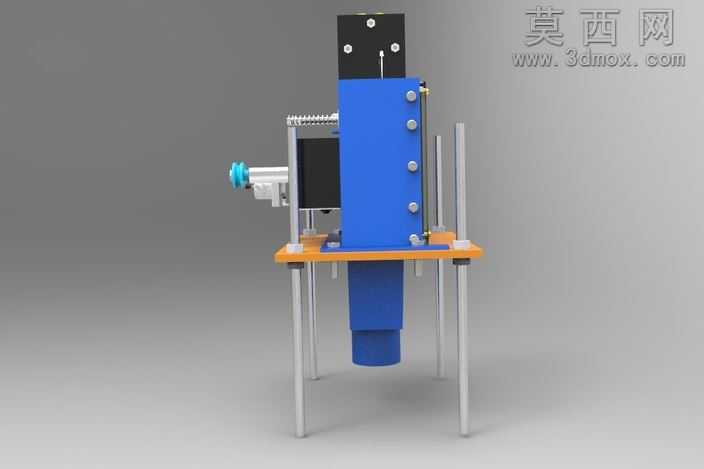

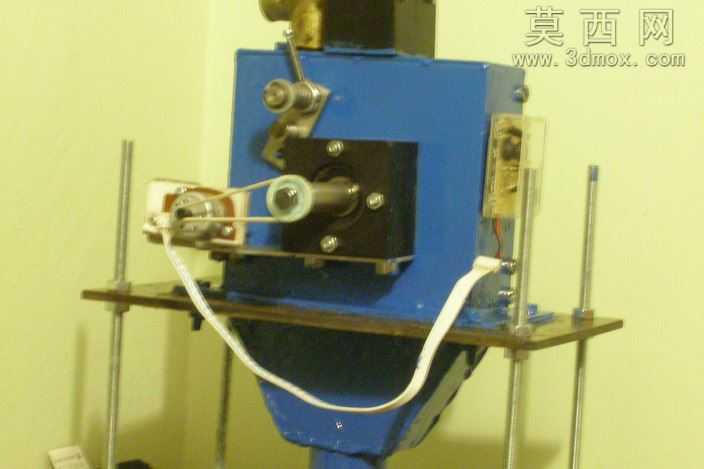

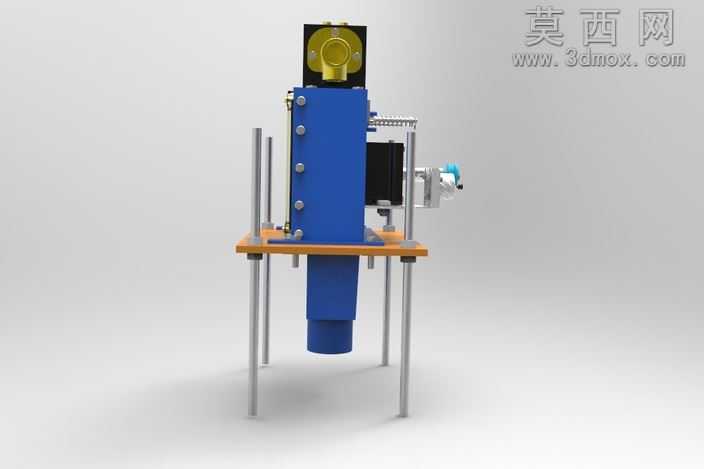

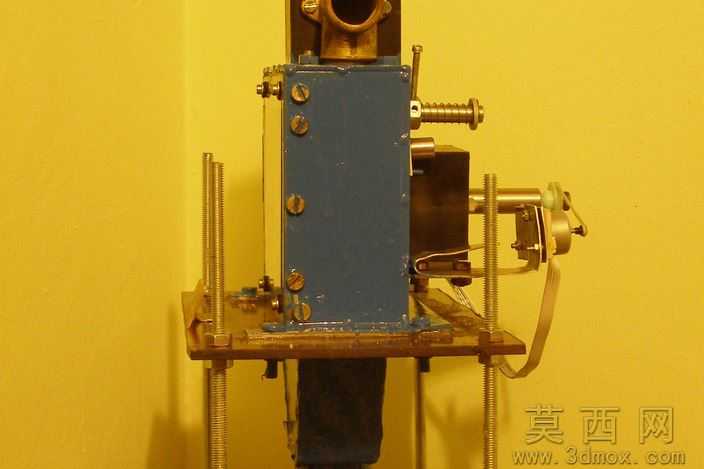

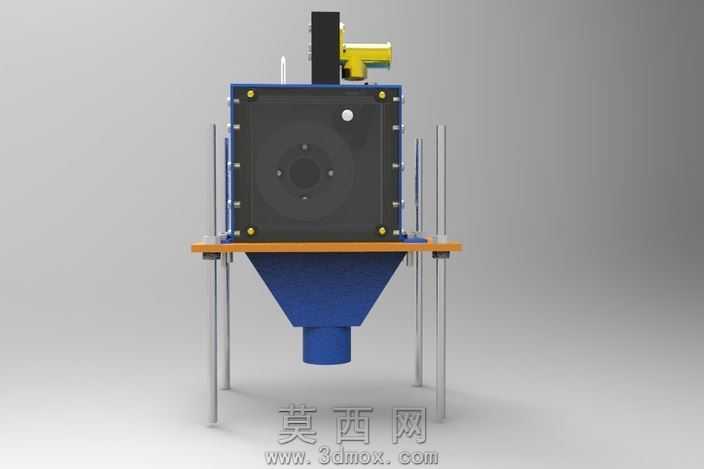

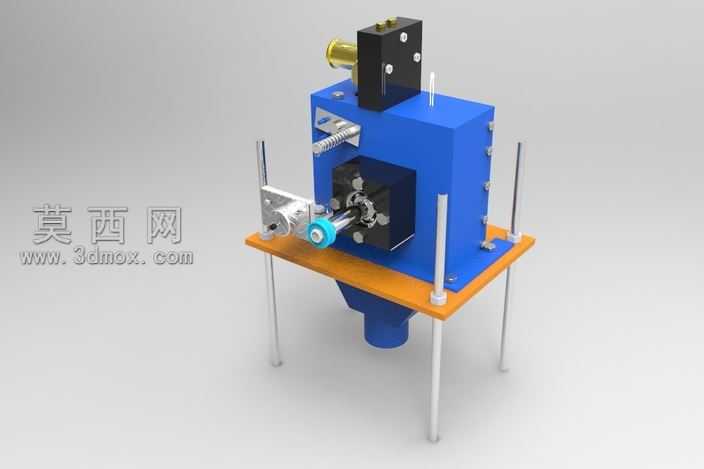

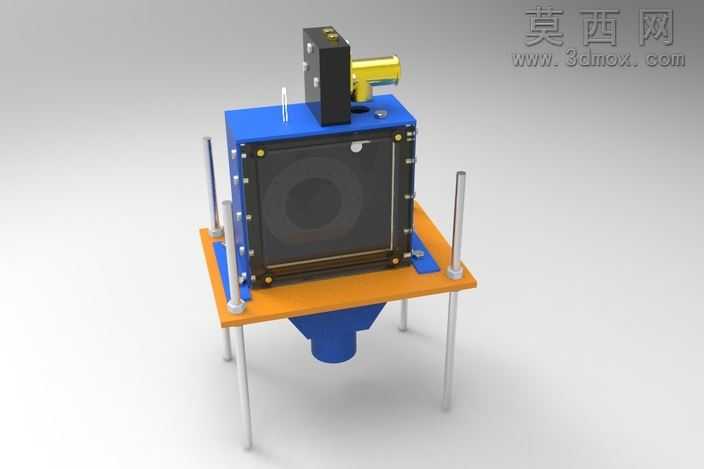

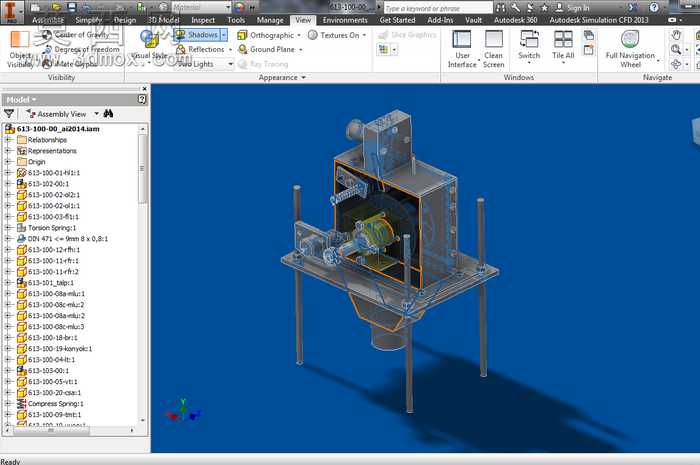

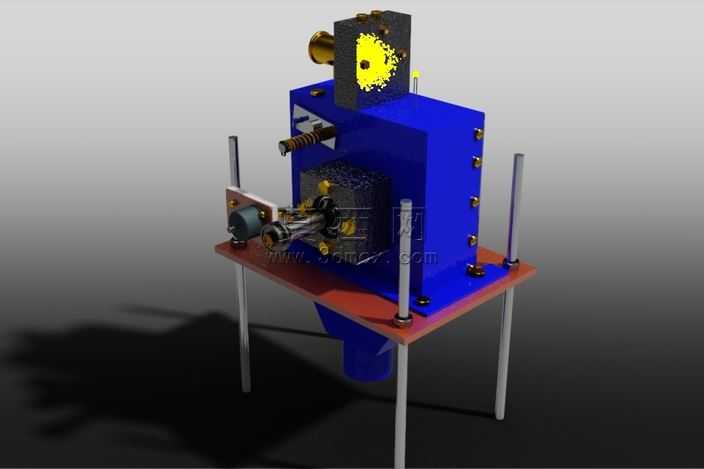

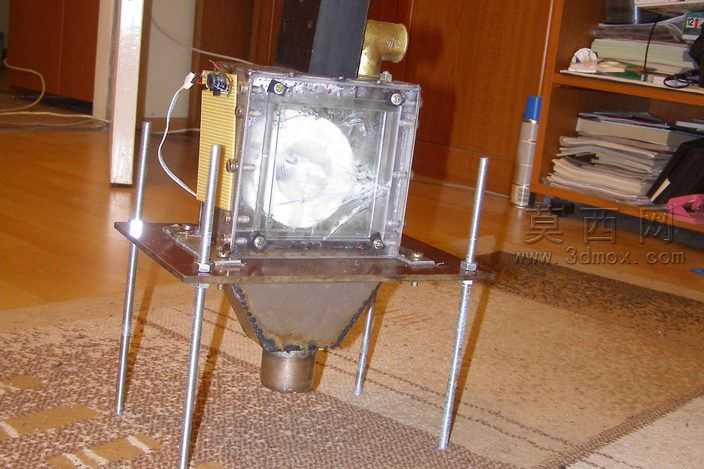

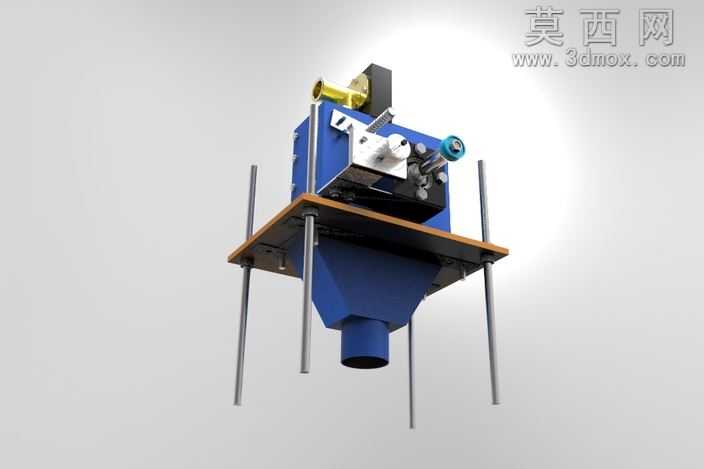

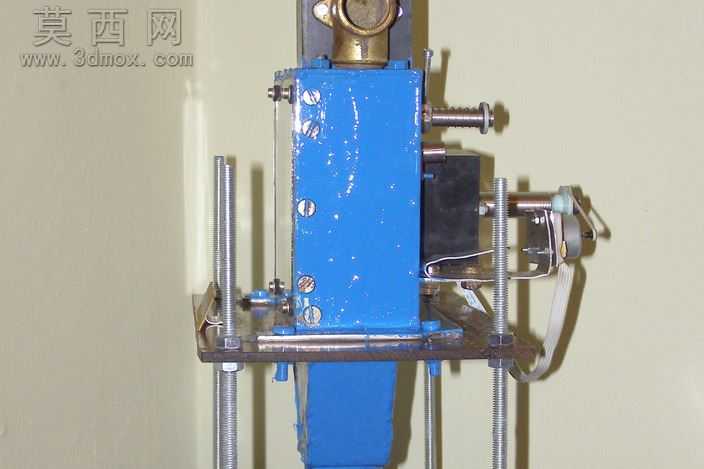

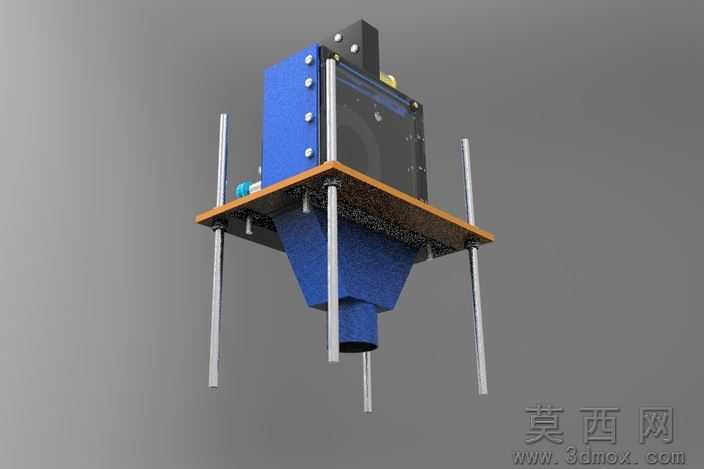

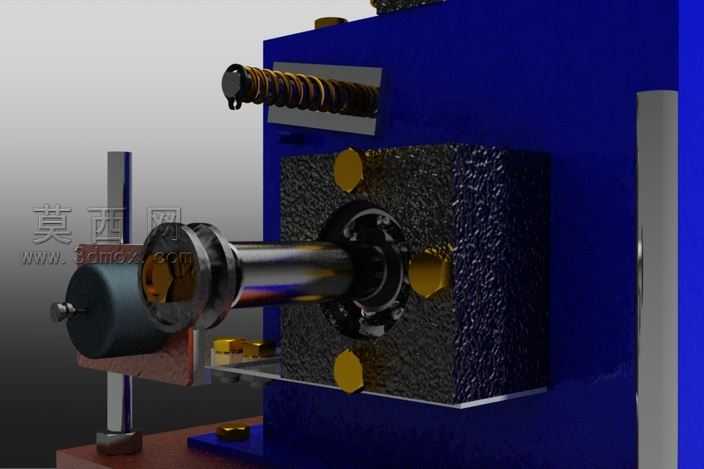

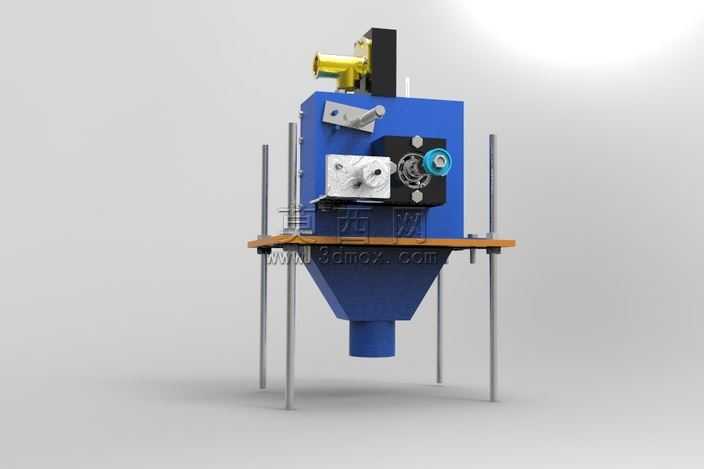

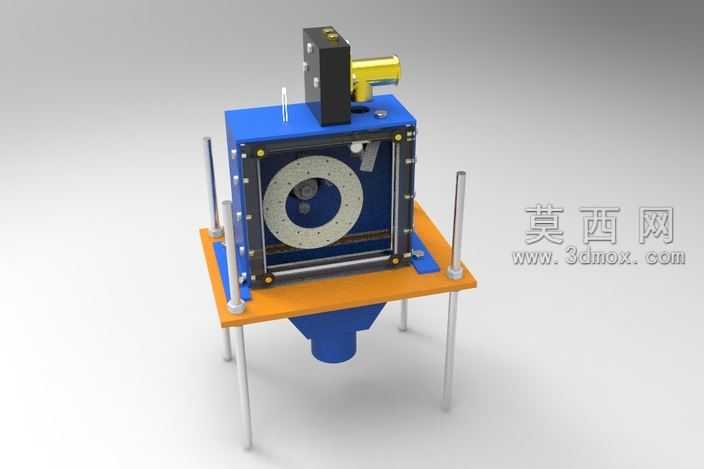

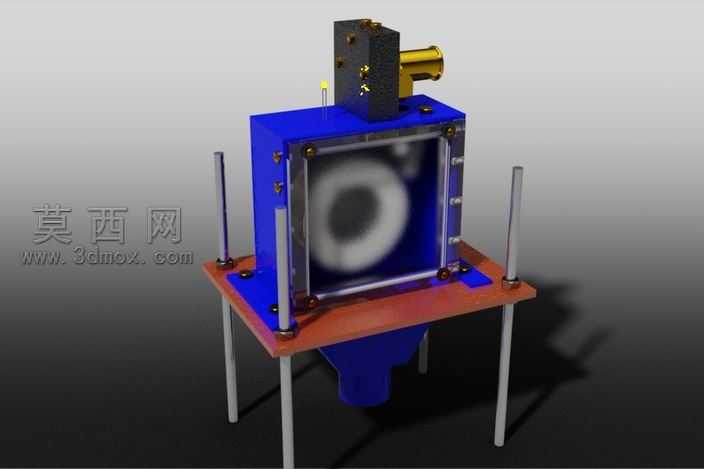

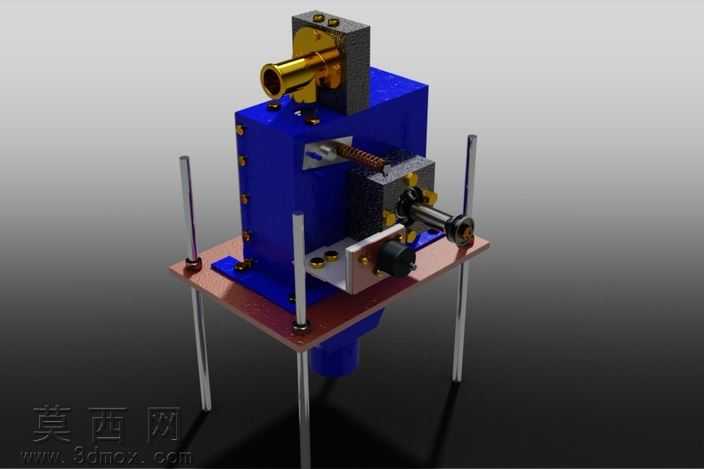

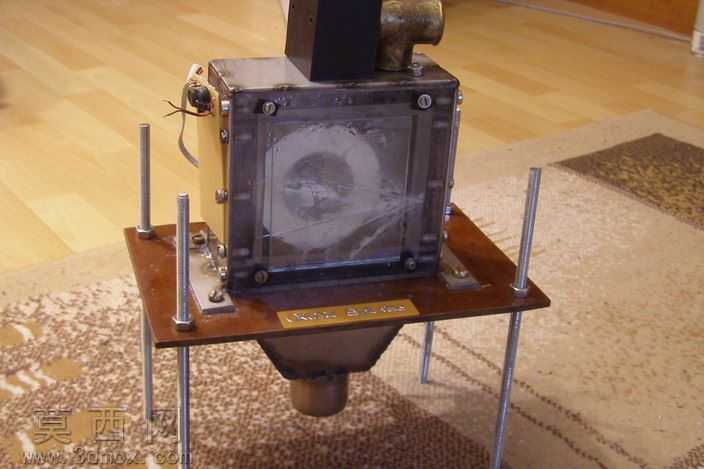

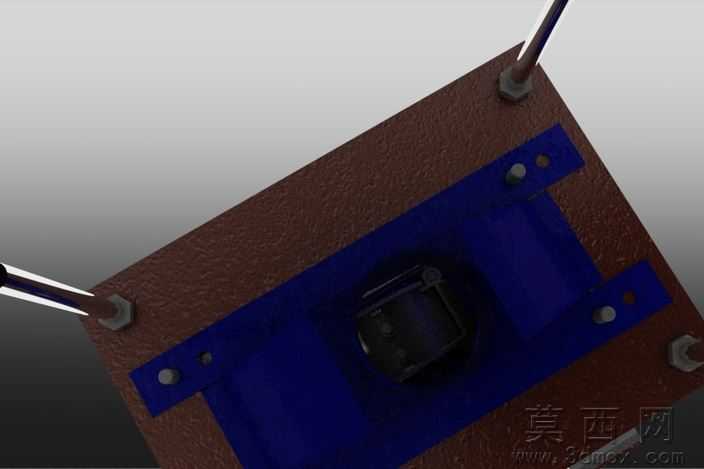

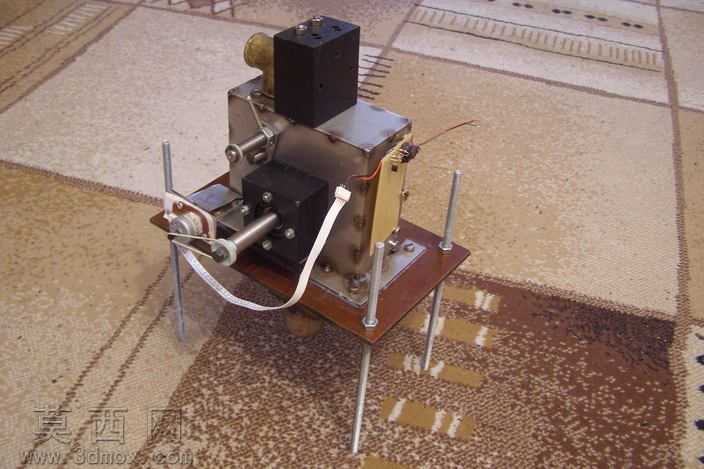

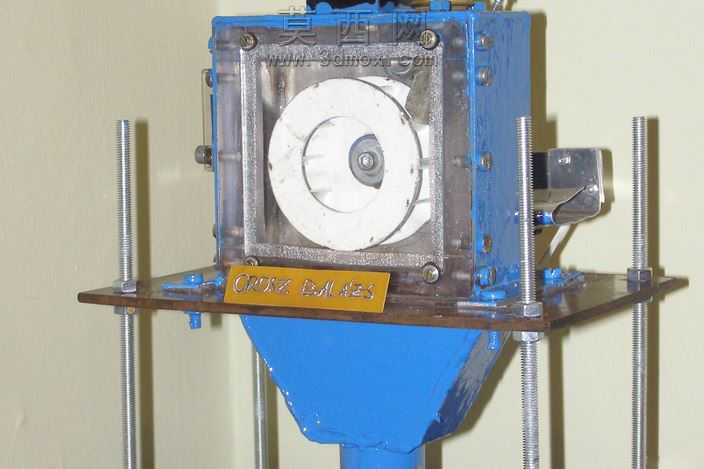

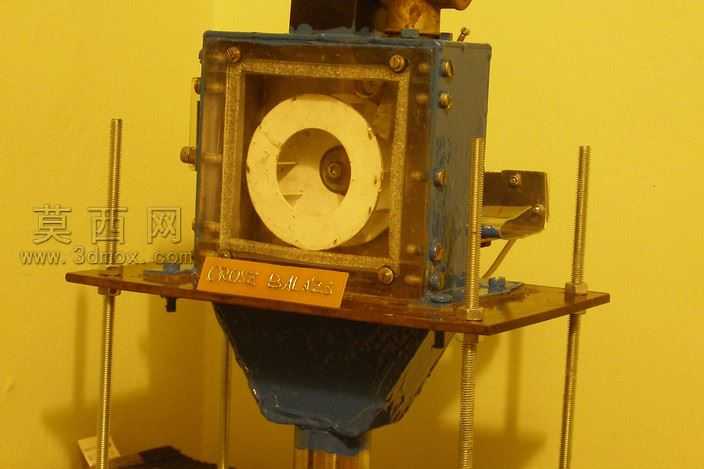

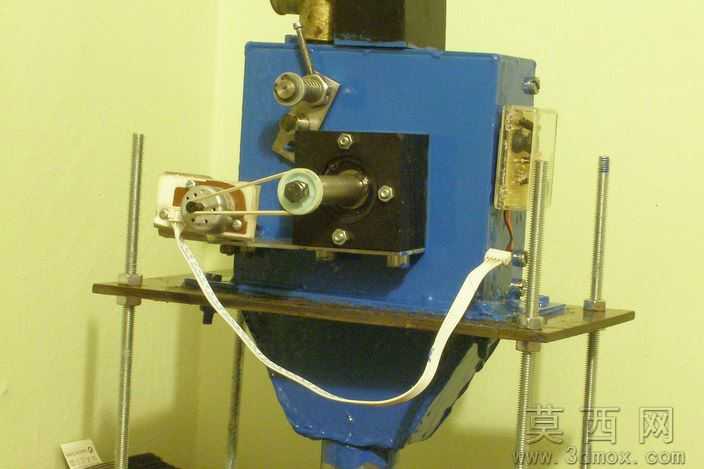

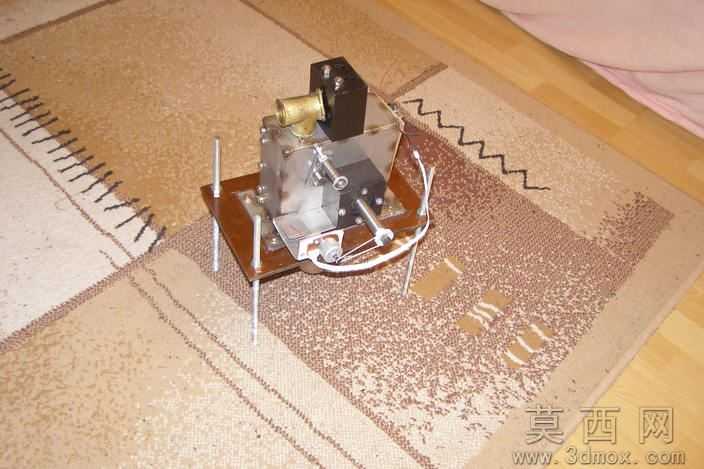

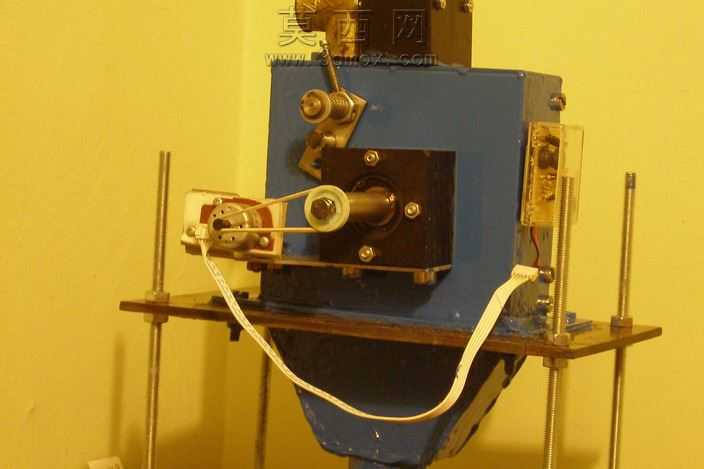

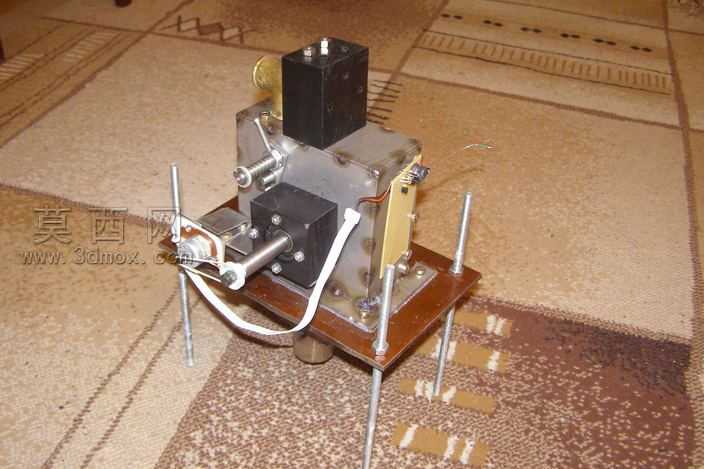

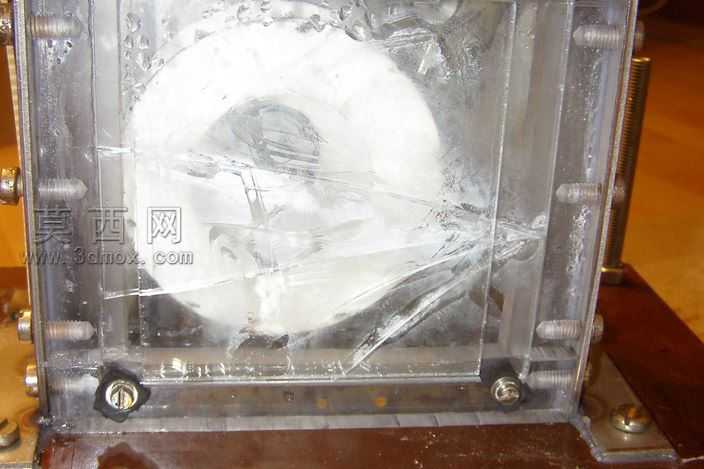

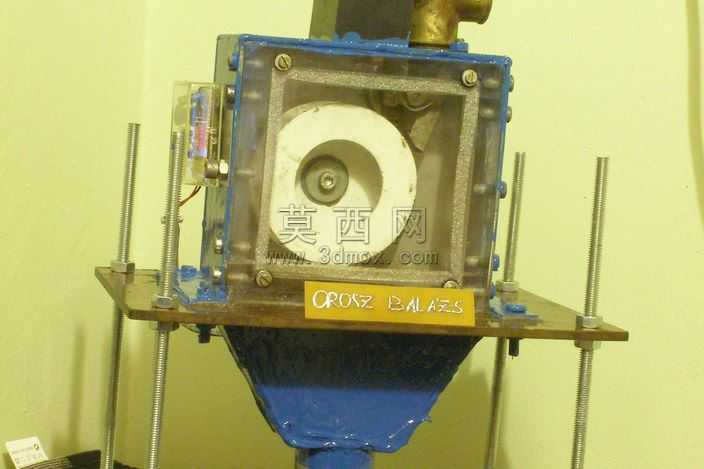

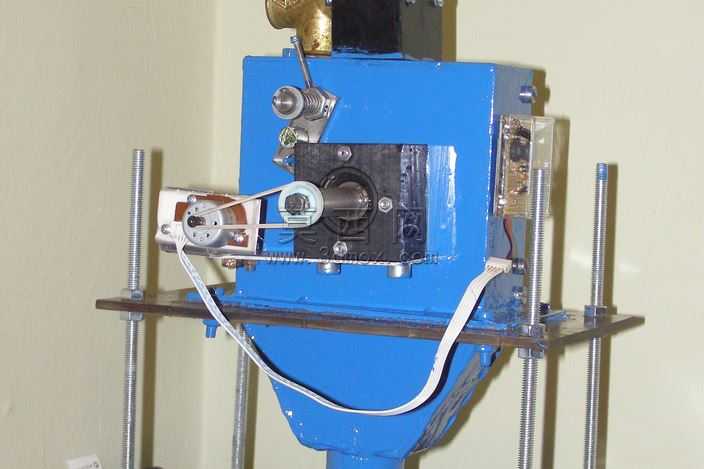

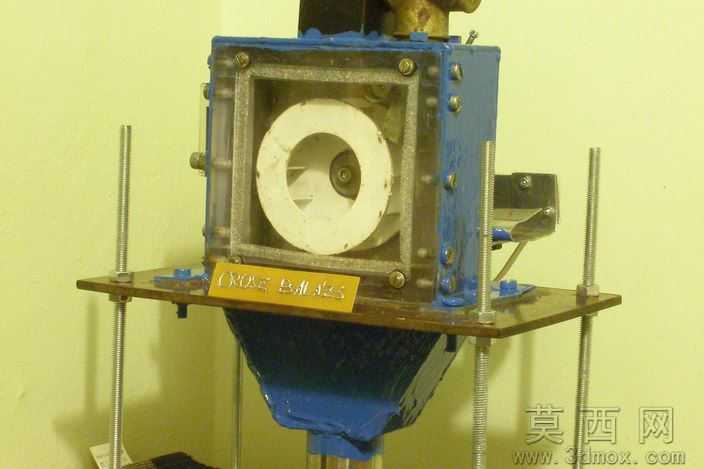

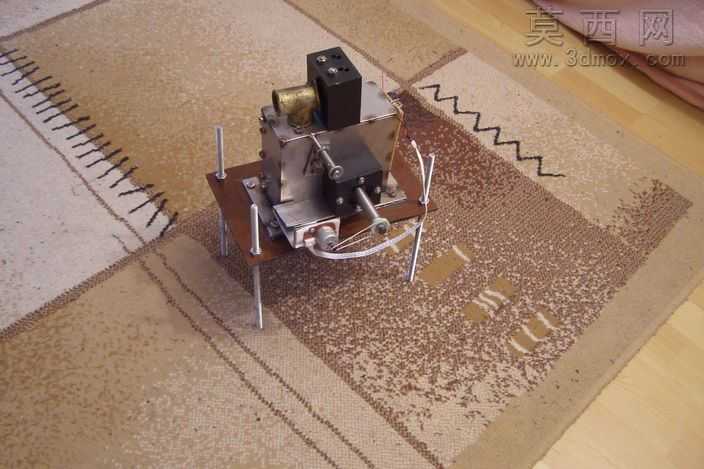

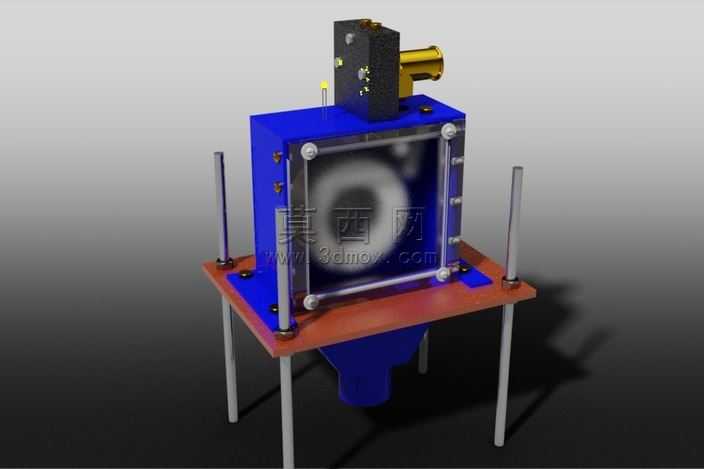

本模型为双交叉流结构的河岸水轮机三维建模作品，整体采用SolidWorks完成全参数化建模，经Keyshot完成写实渲染呈现最终效果。建模过程中首先搭建整体装配基准坐标系，以四根金属支撑立柱作为整机的承载支撑结构，支撑柱顶端固定橙色安装承载平台，平台表面预留对应安装孔位，用于固定上方的水轮机主体箱体结构。主体箱体采用蓝色端盖搭配黑色密封侧板的结构设计，侧板通过多组均匀分布的紧固件实现密封连接，箱体内部为交叉流涡轮的核心流道腔体，腔体下方设置蓝色锥形导流出料结构，用于引导做功后的水流顺畅排出。箱体顶部集成黑色控制安装座与黄色流体接口部件，安装座表面预留控制元件装配位，接口部件用于外接流体管路。渲染阶段针对不同部件赋予对应写实材质：金属支撑立柱采用拉丝不锈钢材质，还原金属哑光反光质感；橙色承载平台采用硬质工程塑料材质，呈现均匀的橙色漫反射效果；蓝色端盖与导流结构采用亮面工程塑料材质，带有轻微的环境反射效果；黑色密封侧板采用磨砂哑光材质，表面添加轻微的使用质感提升真实度；黄色接口部件采用黄铜金属材质，还原金属亮面反光特性；紧固件采用镀锌金属材质，呈现冷调金属光泽。设计思路围绕河岸低水头水力利用场景展开，采用双交叉流涡轮结构适配河岸浅水流速工况，整体结构紧凑，安装支撑结构设计充分考虑河岸安装的稳定性需求，各部件之间的装配关系完全符合机械装配规范，所有孔位、连接结构均预留合理装配间隙，可直接用于结构验证、水力原理演示以及相关教学场景使用，模型完整还原了水轮机从支撑结构到核心流道、外接接口的全部结构细节，无结构缺失与干涉问题。
