剖视展示对开式滑动轴承装配结构设计

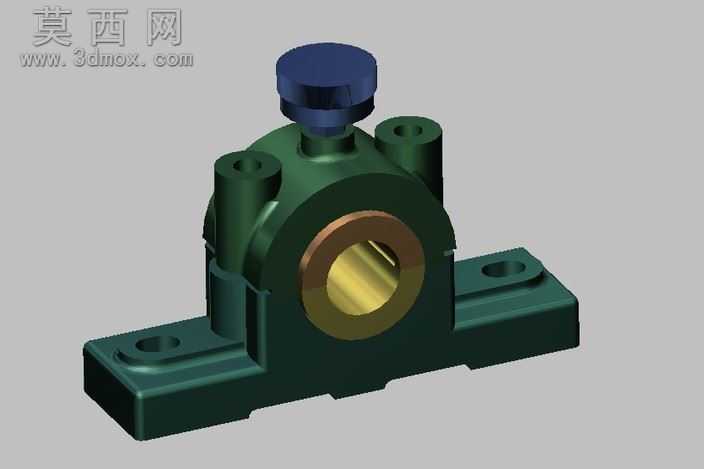

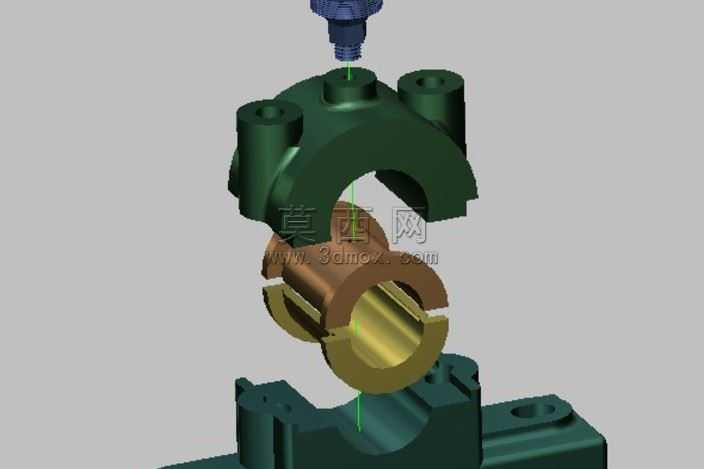

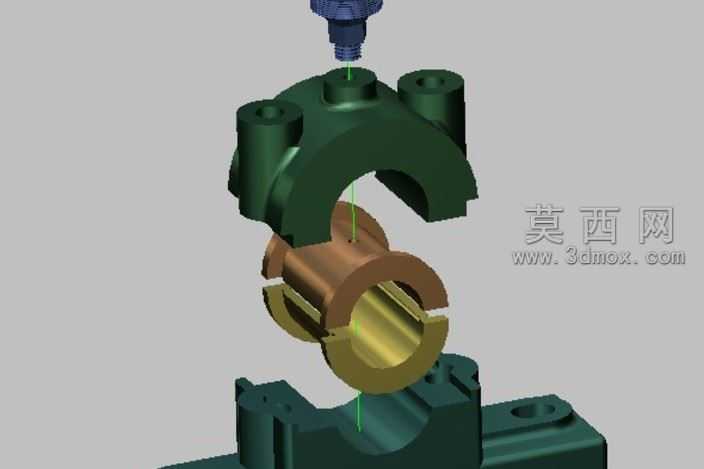

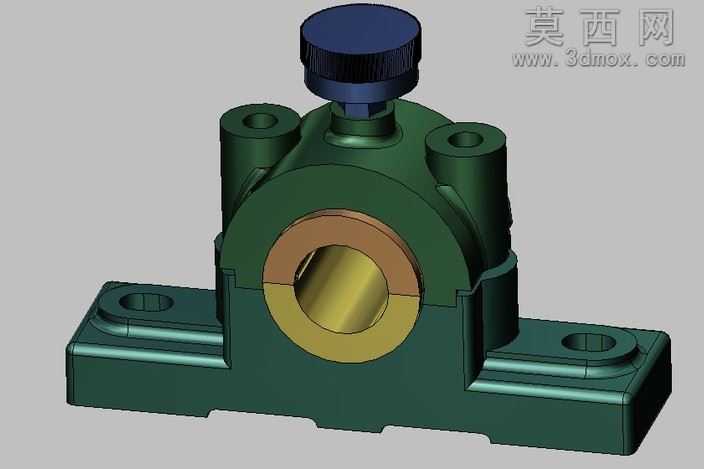

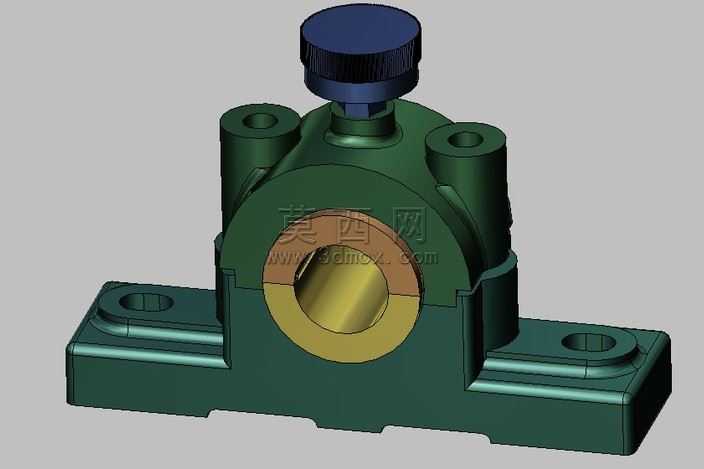

本作品为对开式滑动轴承的三维装配设计成果，建模阶段采用自底向上的装配设计思路，先逐一完成单个零件的参数化建模，再按照实际装配约束关系完成整体组装，所有零件的尺寸参数均参照通用滑动轴承的行业设计规范设定，保证各配合部位的尺寸公差符合机械设计的通用要求。建模过程中对轴承座、轴承盖、轴瓦、油杯、连接螺栓等核心零件分别进行特征构建，轴承座与轴承盖采用对开式分体结构，通过两侧的螺栓连接实现锁紧固定，上下分体的轴瓦嵌装在轴承座与轴承盖围合的内腔中，轴瓦内壁设置有均匀分布的油槽结构，可在设备运行过程中存储润滑油，为转动轴提供持续的润滑支撑，顶部的油杯结构通过螺纹连接固定在轴承盖的注油孔位置，可实现运行过程中的在线补油操作。渲染阶段采用爆炸视图的展示形式，将各个装配零件沿装配轴线方向偏移合适的距离，清晰呈现每个零件的装配位置与配合关系，材质设置上区分不同零件的材质属性：轴承座与轴承盖采用铸铁材质表现，赋予深墨绿色的漆面金属质感，还原实际工业铸件的表面视觉效果；轴瓦部分采用双层材质表现，外层为铜合金材质，呈现暖铜色金属光泽，内层为耐磨合金层，呈现亮金色金属质感，清晰区分轴瓦的不同功能层；连接螺栓与油杯采用发黑钢件材质，呈现深灰蓝色的金属质感，与铸铁基座形成视觉区分。结构设计上充分考虑滑动轴承的实际使用需求，轴承座底部设置有安装固定的螺栓孔，可将整个轴承组件稳定固定在设备基座上，轴承盖与轴承座的对接面设置有定位止口，可保证装配时的同轴度精度，避免上下轴瓦错位影响支撑精度，轴瓦与轴承座、轴承盖之间采用过盈配合设计，保证轴瓦在运行过程中不会发生转动移位，油杯的注油通道与轴瓦的油槽精准连通，保证润滑油可以顺利输送到轴瓦的整个摩擦接触面。整体设计完整还原了对开式滑动轴承的装配逻辑与结构细节，爆炸视图的呈现形式可以让观看者清晰理解每个零件的功能与装配顺序，材质的区分设置也进一步强化了不同零件的功能属性，完整展现了通用滑动轴承的结构设计特点。
