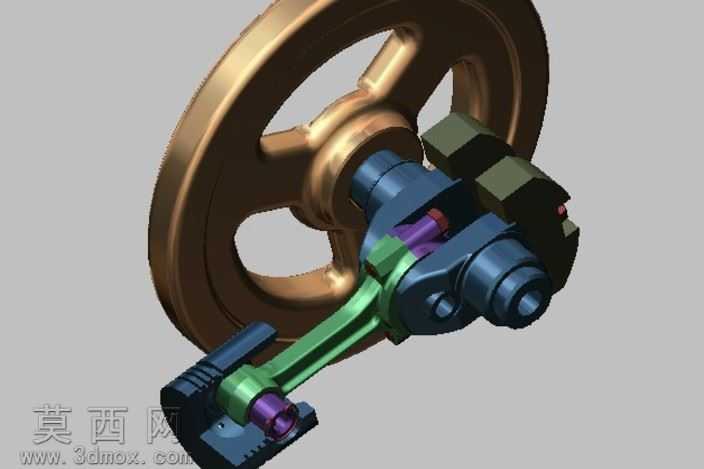

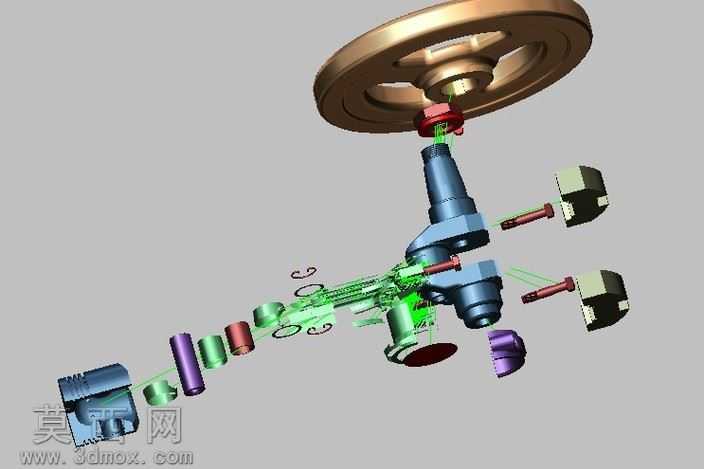

本作品为单缸动力系统核心的曲轴连杆机构装配三维模型,建模过程严格遵循内燃机动力传递的机械原理,先完成各独立零件的参数化建模,再按照实际装配约束完成整体组装,可直观呈现动力转换的完整结构逻辑。建模阶段针对不同零件的功能特性匹配对应材质表现:顶部飞轮采用黄铜质感材质,还原重型储能飞轮的金属厚重感,表面做环形凹槽的细节刻画,匹配实际飞轮的减重与动平衡设计特征;曲轴主体采用高强度合金钢材质表现,轴颈、曲柄销、平衡块的过渡圆角严格按照机械设计规范绘制,避免应力集中的结构缺陷,平衡块的偏心造型完全匹配活塞往复运动的惯性力抵消需求;连杆部分做了分体式结构设计,大头轴瓦、小头衬套的配合间隙通过装配约束精准还原,杆身的工字形截面造型既保证结构强度,又兼顾轻量化设计需求;活塞组件拆分出活塞本体、活塞环、活塞销、卡簧等独立零件,活塞环的开口间隙、活塞销的浮动装配结构都做了细节还原,活塞顶部的凹坑造型匹配燃烧室的结构设计需求;周边的紧固件、密封件、衬套等附属零件也逐一完成建模,螺栓的螺纹细节、垫片的密封结构都做了精细化处理。整体装配采用爆炸视图形式呈现,清晰展示各零件的装配顺序与配合关系,绿色高亮部分为润滑油路通道,还原实际机构中压力润滑的油路走向,可直观看到润滑油从曲轴油道输送到连杆大头、再通过杆身油道到达活塞销的完整路径。设计过程中充分考虑机构的运动干涉问题,各运动部件的行程范围、配合间隙都经过参数校验,曲柄半径与连杆长度的比值符合内燃机设计的合理区间,既保证活塞往复运动的顺畅性,又能最大化动力传递效率,整体模型结构完整,细节丰富,可用于机械原理教学、结构设计参考等场景。
