导杆式十字头装配组件三维设计作品

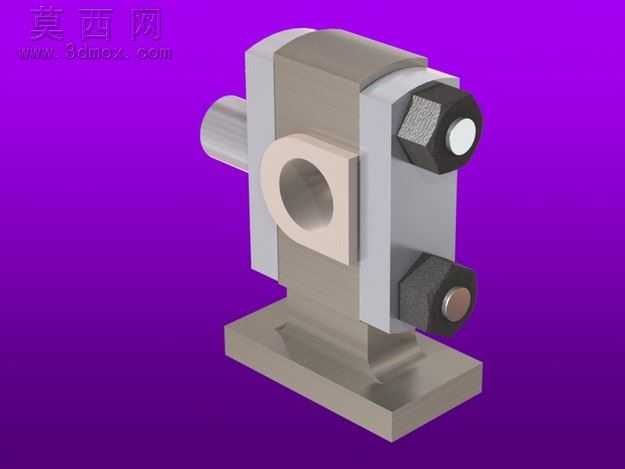

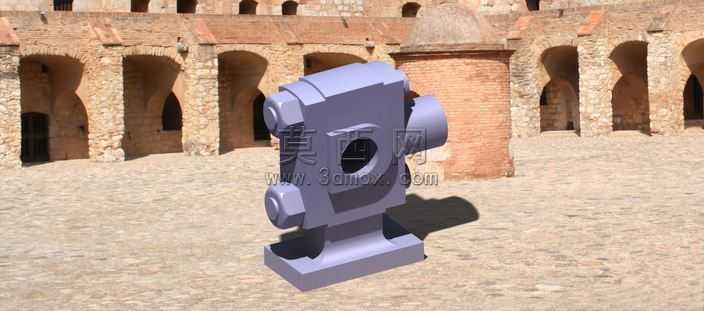

本作品为导杆式十字头装配组件，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合规范，对每个零件的尺寸基准、装配约束关系进行了精准定义。首先从十字头主体基座开始建模，通过拉伸、切除、倒角等基础特征构建出主体的承托底座结构，底座部分设计有平整的安装贴合面，保证后续与配套设备安装时的定位精度，主体腔体部分预留了导杆穿行的平行通道，通道内壁的同轴度、圆柱度公差在建模时通过几何约束严格控制，确保导杆往复运动时不会出现卡滞问题。主体两侧的连接轴端采用凸台加螺栓孔的结构设计，建模时对螺栓孔的位置度、沉孔深度都做了参数化设置，方便后续根据不同工况调整连接尺寸。渲染环节采用哑光金属材质模拟铸钢零件的真实质感，对零件的棱边做了微小的圆角过渡处理，还原实际机加工零件的工艺特征，场景搭配石质建筑背景形成材质对比，更好地凸显出金属零件的硬朗轮廓与结构细节。装配设计过程中，采用自下而上的装配思路，先完成单个零件的建模校验，确认每个零件的结构合理性、无干涉问题后，再通过同轴、重合、平行等装配约束完成整体组装，装配完成后进行了全局干涉检查，确保所有运动部件在行程范围内无碰撞、无错位。该十字头组件主要应用在泵类或类似往复运动的机械设备中，作为传动系统的核心部件，承担着将旋转运动转化为直线往复运动的力传递作用，平行通道的设计可以保证导杆运动过程中的导向精度，降低侧向力对传动部件的磨损，整体结构紧凑，受力分布均匀，在建模时还预留了润滑通道的结构位置，方便后续实际生产时添加润滑结构，延长部件的使用寿命。材质设置上区分了主体铸钢件、连接螺栓、导杆的不同材质表现，通过调整粗糙度、金属度参数，让不同零件的材质差异清晰可辨，渲染时采用柔和的侧方光源，在地面投射出自然的阴影，让整个装配模型的立体感更强，结构层次更加清晰，方便使用者直观理解每个零件的装配位置与连接关系。
