室内加热器房间管路系统三维设计

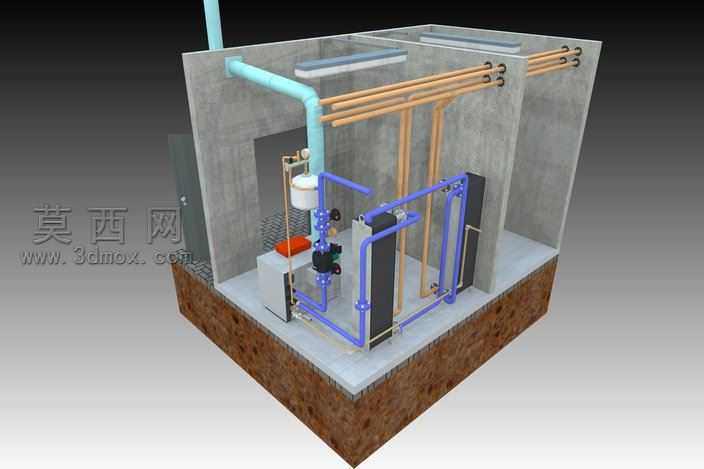

本作品为室内加热器配套房间的完整三维建模设计，采用剖切视角呈现建筑内部采暖系统的全链路布局，建模过程中严格遵循民用建筑采暖施工的实际尺寸规范，对建筑结构、管路系统、加热设备进行1:1比例还原。建模阶段首先搭建混凝土材质的房间主体结构，区分地面基层、墙体、顶部楼板的不同材质表现，地面基层还原土壤层与混凝土垫层的分层质感，墙体采用哑光混凝土材质表现粗糙的水泥肌理，顶部楼板预留管路穿装的孔洞结构，精准还原土建施工阶段的预留预埋特征。管路系统分为冷水管路、采暖供回水管路两类进行建模，冷水管路采用浅蓝色哑光塑料材质，还原给水管道的外观特征，采暖管路采用紫铜色金属材质，表现铜管的金属光泽与质感，所有管路的走向严格遵循室内采暖管线的排布规范，横平竖直的排布逻辑符合实际施工要求，管路转弯处采用标准圆弧弯头衔接，接口位置还原丝接、焊接的不同连接结构细节。核心加热设备区域完整建模了加热器主机、循环水泵、过滤装置、控制阀门、膨胀水箱等组件，加热器外壳采用金属烤漆材质，表面添加细微的磨砂质感提升真实度，循环水泵还原电机壳体与泵体的结构分界，阀门部分还原手轮、阀体、阀杆的装配关系，不同组件的材质区分清晰，金属部件添加轻微的环境反射效果，塑料部件调整哑光参数避免过度反光。渲染阶段采用均匀的室内漫射光照，搭配顶部辅助光源照亮管路排布细节，阴影参数调整柔和避免遮挡结构细节，剖切视角的设计让观察者可以同时看到建筑外部结构与内部管路设备的相对位置关系，清晰展现采暖系统从入户管路到室内散热末端的完整走向。设计过程中重点考量了管路与建筑结构的避让关系，所有穿楼板、穿墙体的管路都预留了合理的安装间隙，设备摆放位置预留了后期检修的操作空间，整体模型结构完整，细节丰富，可用于室内采暖系统的教学演示、施工方案可视化展示、家装采暖方案的效果预览，各部件的装配关系清晰，可拆分查看单个组件的结构特征，材质参数调整贴合实物的视觉表现，渲染效果真实自然，能够直观呈现室内加热器系统在房间内的实际安装布局。
