多向可调式通用机械夹持夹具

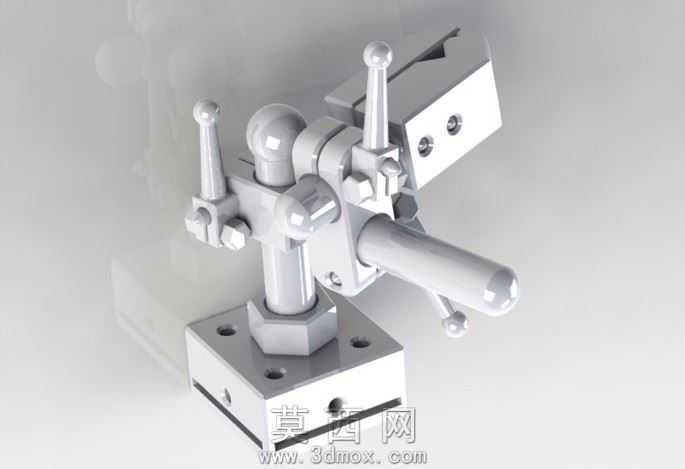

该作品为多向可调式通用机械夹持夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械加工的公差配合标准，对每一处装配结构做了干涉检查，确保各活动部件的运动行程无卡滞、无结构冲突。渲染阶段采用哑光金属材质模拟夹具主体的钢制加工质感，底座、锁紧手柄、夹头部位分别赋予不同粗糙度的金属材质参数，还原真实机加工零件的表面纹理效果，搭配柔和的影棚级环境光，清晰呈现夹具的结构层次与部件细节，避免金属材质出现过曝或反光失真的问题。从结构设计来看，该夹具采用方形安装底座作为承载基础，底座上预留多组标准安装孔位，可通过螺栓快速固定在工作台、工装板等各类安装平面上，适配不同的作业场景安装需求；底座上方设置万向调节球头结构，搭配三组对称布置的缩颈式锁紧手柄，可实现夹头部分的多角度姿态调整，松开锁紧手柄时夹头可在水平、俯仰多个维度自由转动定位，拧紧手柄后即可通过球头抱紧结构实现位置锁止，满足不同角度的工件夹持需求。夹头部分采用平口式夹持结构，搭配横向操作的长手柄实现夹紧动作的力臂放大，操作人员无需借助额外工具即可手动完成工件的装夹与松脱，夹头的夹持面预留了防滑结构安装位，可根据夹持工件的材质更换不同的防滑垫块，避免夹伤工件表面同时提升夹持摩擦力。设计思路上围绕通用化、多用途的核心需求展开，摒弃了专用夹具单一工况适配的局限性，通过模块化的结构组合，让这款夹具可适配机加工辅助定位、工件焊接固定、样品检测装夹、小型零件装配等多种作业场景，底座的多安装孔设计、球头的大角度调节范围、夹头的可换垫块结构，都围绕提升夹具通用性做了针对性优化，整体结构紧凑，操作便捷，无需复杂调试即可快速投入使用，各受力部件均做了结构强度校核，确保夹持状态下的结构稳定性，不会因夹紧力过大出现部件变形或锁紧失效的问题。
